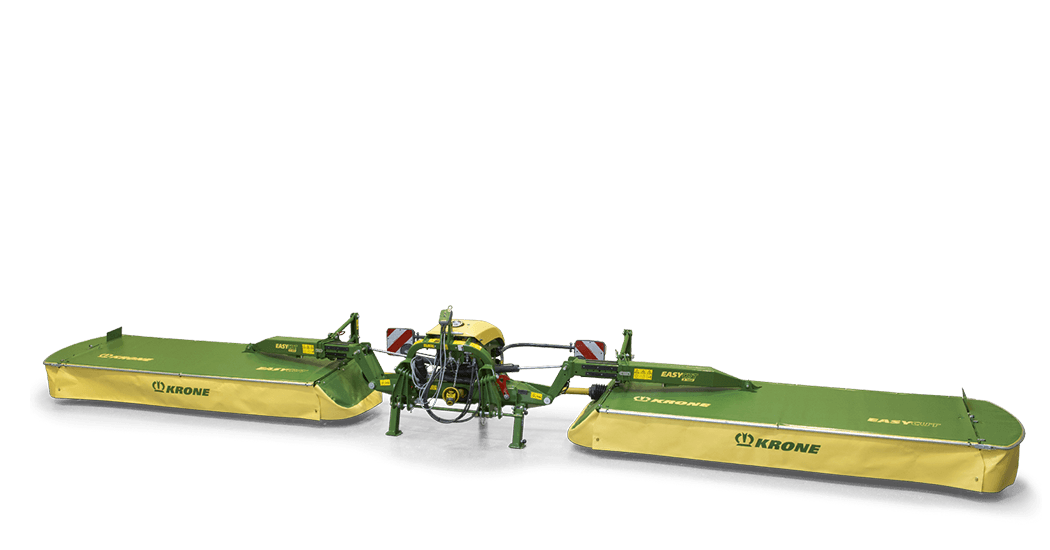

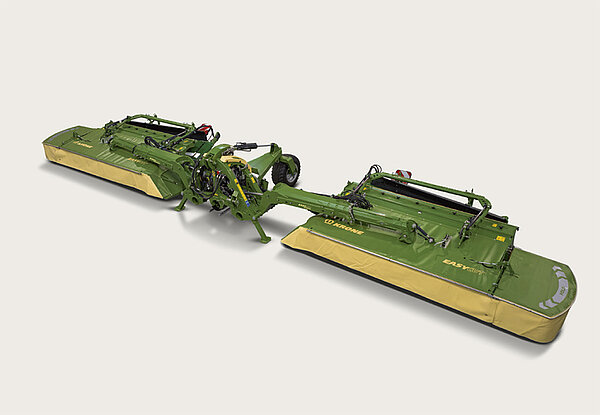

EasyCut B

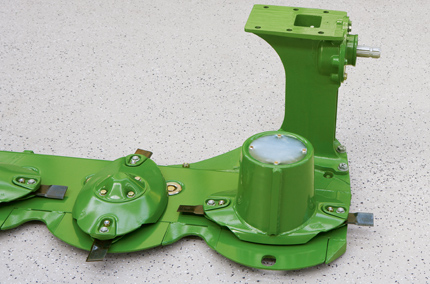

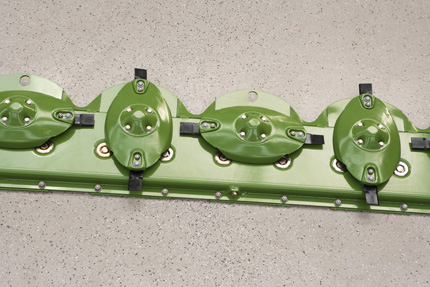

Закрытый, вкруговую заваренный необслуживаемый косилочный брус остается даже после эксплуатации на протяжении многих лет герметичным и сохраняет форму. Специальный метод чистки в ходе производства позволяет обеспечить смазку на весь срок службы и делает излишней обычную замену масла.

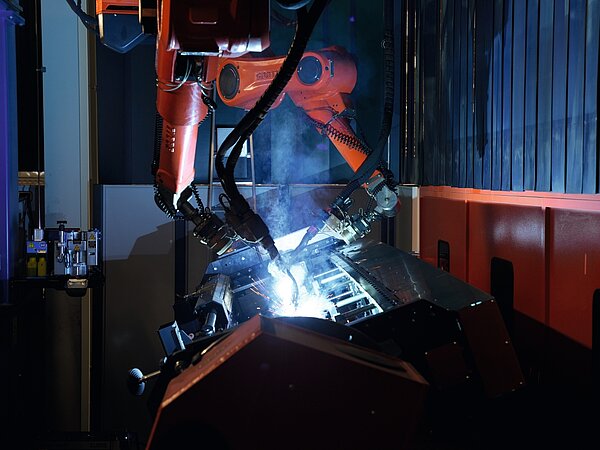

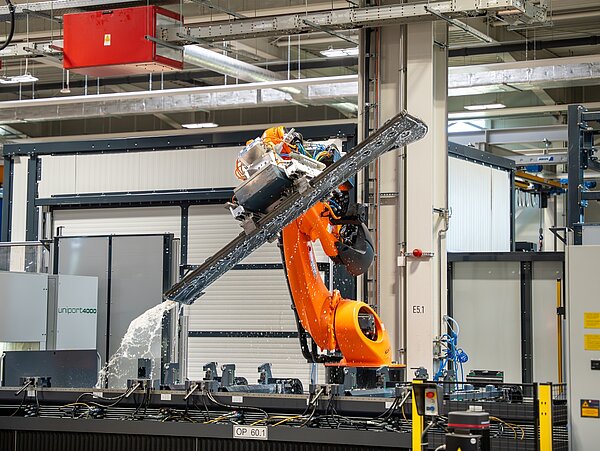

Вкруговую заваренные и со смазкой на весь срок эксплуатации косилочные брусья производятся на современных сварочных роботах и станках с компьютерным числовым программным управлением, и тем самым они соответствуют высочайшим требованиям к качеству. Это связано с тем, что косилочный брус является сердцем каждой дисковой косилки.

Разработанный KRONE планетарный привод в косилочном брусе и успешно эксплуатируемый на протяжении десятилетий во всем мире: большие цилиндрические шестерни с зубьями до 59 штук передают усилие главного привода до конца косилочного бруса. По причине их большого диаметра они вращаются медленнее и больше зубьев входят в зацепление с большим количеством соседних цилиндрических шестерен. Эта конструкция подкупает плавностью хода, лучшей передачей усилия и высоким сроком службы. Предшествующие вспомогательные приводы приводят в действие только по одному соответствующему косилочному диску и подвергаются лишь незначительным нагрузкам.

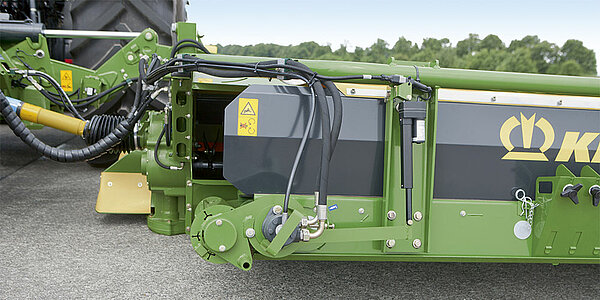

Привод косилочного бруса осуществляется через угловой редуктор непосредственно за внутренним объемным барабаном. Так обеспечивается работа на разворотной полосе без забивания или на участках с клинообразным завершением.

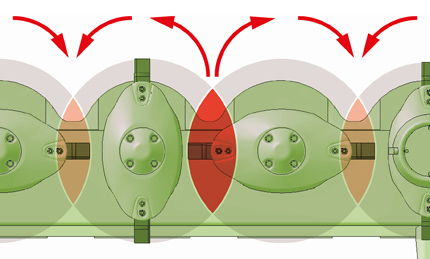

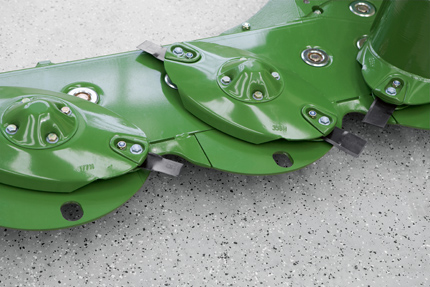

Имеющие направление вращения В, EasyCut широко укладывают убираемую культуру. Все диски вращаются попарно. Укладываемая по всей ширине косилки зеленая масса высыхает более равномерно и быстро.

Чтобы скошенная кормовая масса не переезжалась колесами трактора, корпусы подшипников размещены так, что диски вращаются по напралению к центру. Имеющие направление вращения A, EasyCut F 750 и EasyCut B 890 укладывают один валок. EasyCut B 870 и EasyCut B 1000 оснащены укладкой двойного валка.

Расположенные спереди непосредственно под косилочными дисками цилиндрические шестерни с эксцентричным размещением в корпусе модуля. Меньшие цилиндрические шестерни вместе с модулем вынимаются при необходимости вверх, а большие шестерни главного привода – в сторону.

Так как косилочные диски вращаются как назад, так и вперед, против направления езды, для чистого скашивания должно быть соответствующие наложение траекторий ножей. По этой причине перекрытие ножей между расходящимися по направлению вперед дисками больше, что идеально для скашивания без полос молодого корма на легких культурах. Большее расстояние между вращающимися назад ножами оказывает положительное влияние на прохождение большого количества кормовой массы.

Клиновидный профиль бруса предоставляет большой регулировочный диапазон высоты среза. Благодаря большому размеру двойного опорного узла с цилиндрическими шестернями косилочный брус обладает большой прочностью и способностью выдерживать высокую нагрузку.

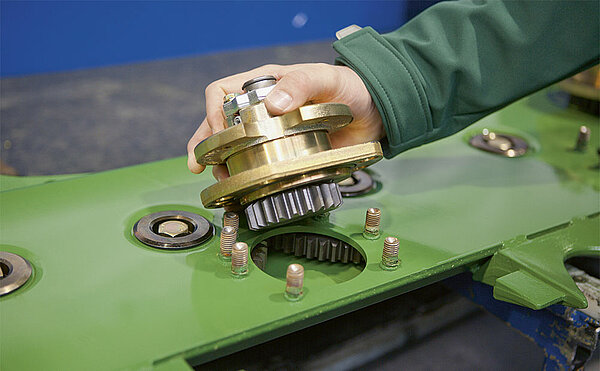

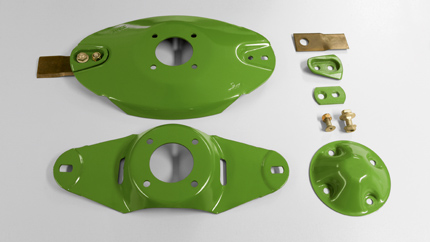

Износившиеся пальцы для крепления ножей и скребки – не проблема для KRONE EasyCut. Благодаря модульной конструкции косилочных дисков их можно менять по отдельности. Под заказ пальцы для крепления ножей могут меняться на крепежные болты.

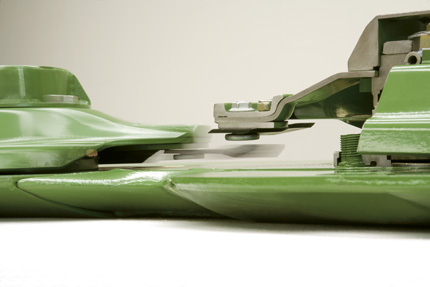

Ножи длиной 112 мм смещенной формы и большое наложение траекторий ножей обеспечивают чистый срез и равномерный поток кормовой массы.

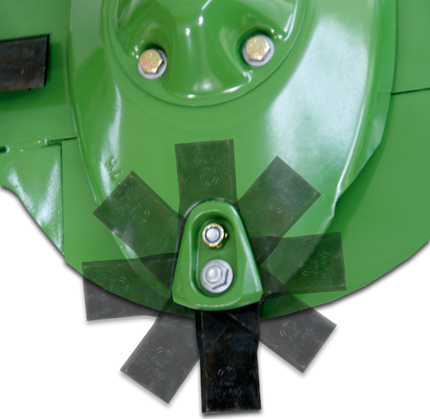

Ножи могут вращаться вокруг своих пальцев для крепления ножей на 360 градусов. Ножи защищены, не закреплены шпонками, имеют незначительный износ и очищаются самостоятельно.

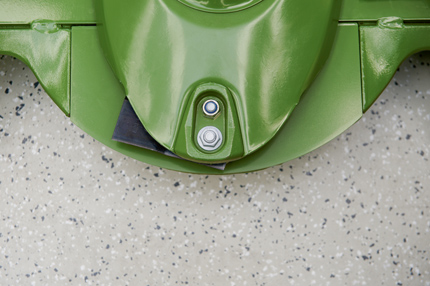

Закругленные упоры между полозьями защищают косилочный брус. Контур на нижней стороне защищает структуру материала. Скошенная масса проходит бесперебойно.

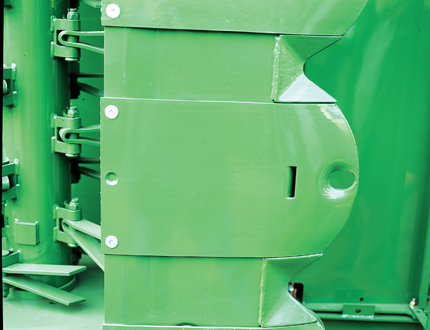

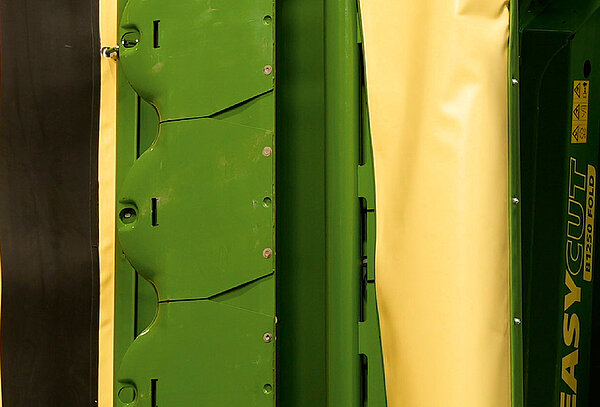

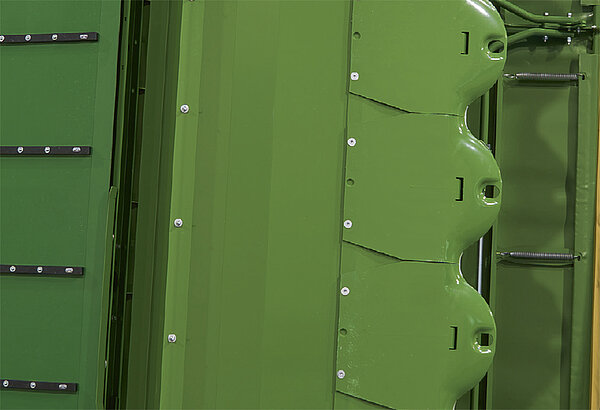

Очень широкие полозья из закаленной стали защищают косилочный брус, уменьшают давление на почву и щадят луговую дернину. Прикрученные полозья легко заменяются.

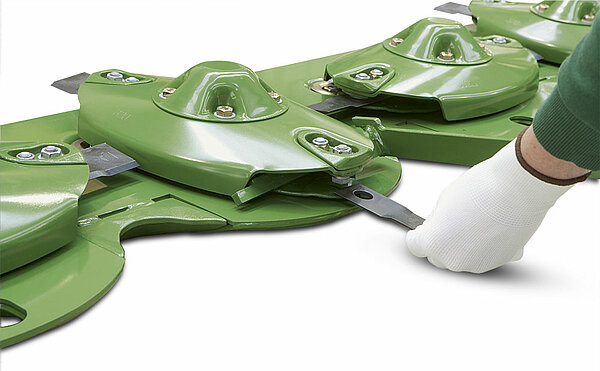

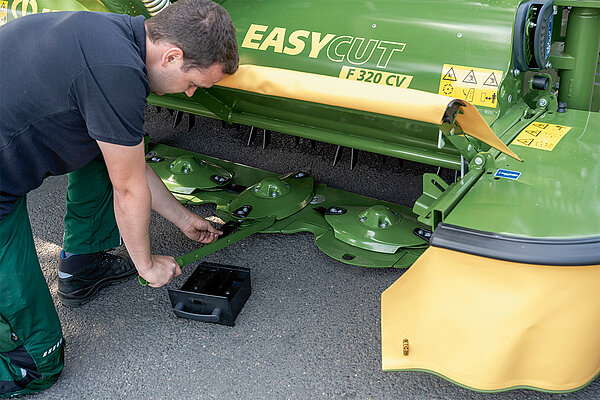

Быстродействующий замок – это необходимость для профессионалов. Быстро и легко ножи проворачиваются и меняются на месте эксплуатации.

Вместо направления удара полностью на цилиндрические шестерни косилочного бруса, при кратковременной перегрузке срезается защитный штифт в приводном валу с нарезными зубьями. Продолжающий работать вал с нарезными зубьями вращает вокруг своей резьбы косилочный диск. По причине измененного положения косилочный диск выходит из опасной зоны и находится над траекторией движения соседних дисков, и не теряется. SafeCut предотвращает повреждения привода шестерен колесами и соседних дисков. Замена полого крепежного штифта производится за считанные минуты и практически не вызывает затрат.

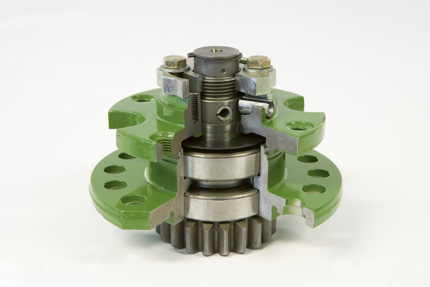

Каждый косилочный диск косилочного бруса имеет индивидуальную защиту. При столкновении с посторонними предметами зажимной штифт ломается вследствие удара. Затем косилочный диск по резьбе поднимается на приводном валу на 15 мм вверх.

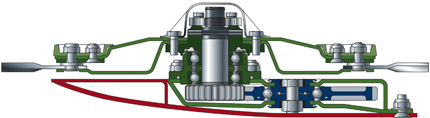

Нет нагрузки на защитные штифты при скашивании. Подшипниковому узлу придано предварительное натяжение при помощи гайки и двух зажимных винтов. Защитные штифты не утомляются. Порог срабатывания остается постоянным даже после длительной эксплуатации.

Косилочные диски EasyCut имеют двойную защиту. Косилочные диски работают в смазочной зоне косилочного бруса и не выступают за полозья. Серийная защита косилочного бруса SafeCut повышает уровень надежности.

Скашивание с равномерным опорным давлением по всей ширине захвата: требование, которое дисковые косилки KRONE выполняют полностью. Так как косилочный брус в связи с приводом с внутренней стороны тяжелее, то KRONE косилочный брус навешивает по центру тяжести, а не по центру. Это, в сочетании с короткой консолью и ведением посредством дополнительных тяг для высочайшей стабильности при небольшой массе идеально для жесткой, реальной эксплуатации.

Для оптимального ведения косилки нижние тяги трактора должны быть отрегулированы таким образом, чтобы обе тяги косилочного агрегата были параллельны земле. Красная стрелка информирует водителя о правильной регулировке высоты нижних тяг.

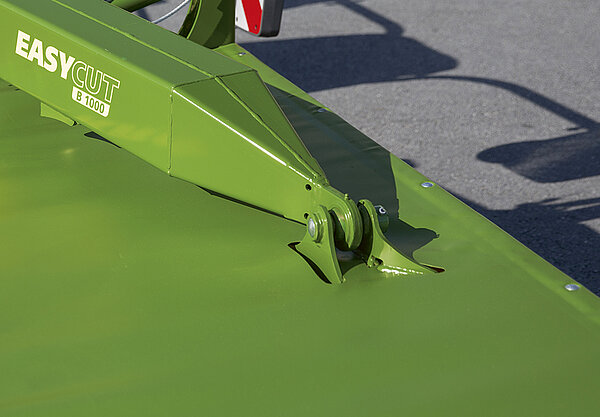

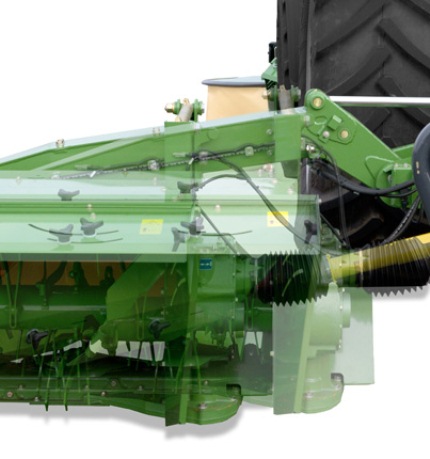

Косилка в конце консоли навешена посредством размещенного в шарнире пальца. Большой амплитудный диапазон и тем самым показательное копирование рельефа почвы Дополнительо интегрирована серийная стартовая защита в навеске.

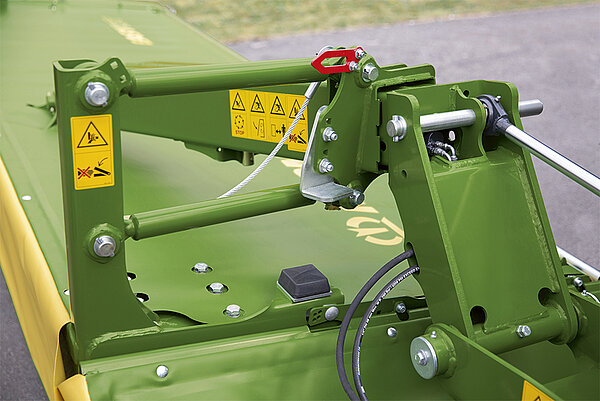

Навеска параллелограммного типа перенимает боковые усилия и направляет косилку по направлению движения. Рычаги снимают нагрузку с консоли и навески косилки по центру тяжести.

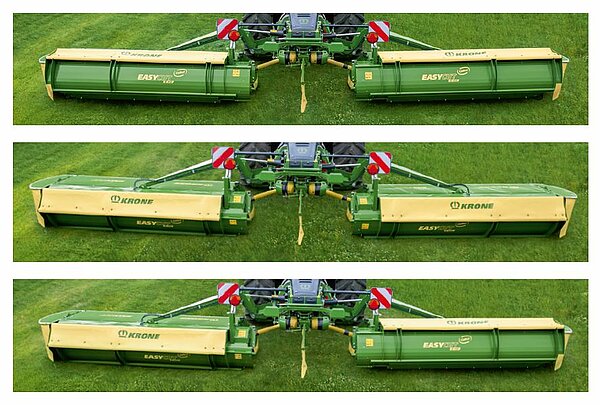

Направляющие щитки, являющиеся опцией, для широкой укладки подлежат регулировке. Вы можете выбирать: на влажном и упругом грунте – узкий валок, для более быстрого высыхания – широкая укладка.

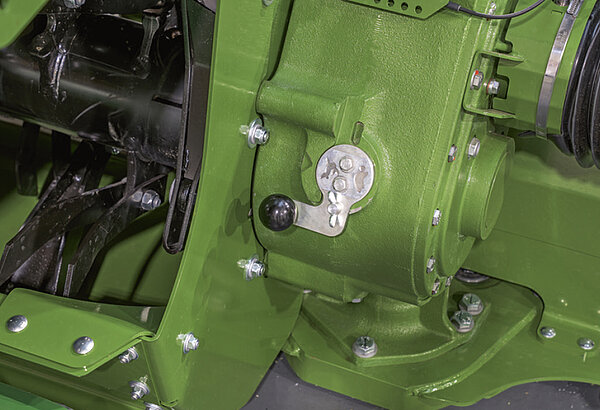

900 об/мин для интенсивного, 600 об/мин для менее интенсивного плющения. Необходимая скорость вращения плющилки регулируется легко при помощи ступенчатого редуктора.

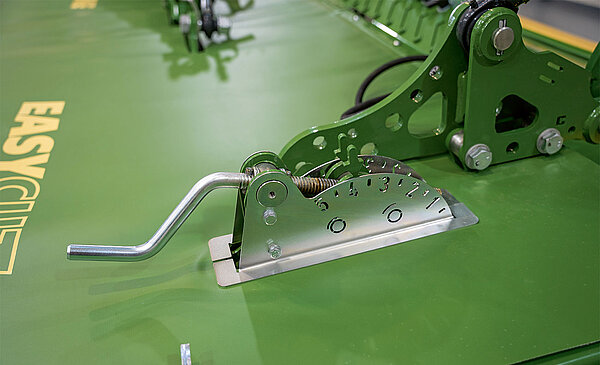

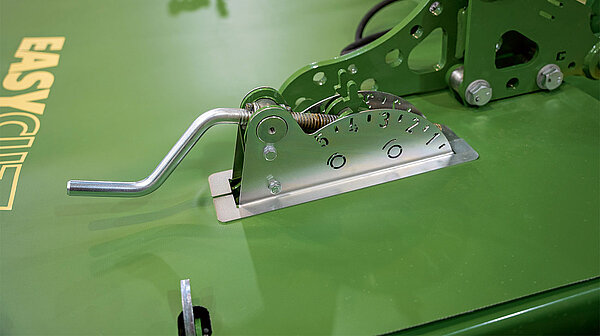

Регулировка расстояния между битерами и рифленым щитком посредством 7-ступенчатого переключателя предоставляет дополнительную возможность влияния на плющение. Благодаря меньшему расстоянию повышается степень плющения.

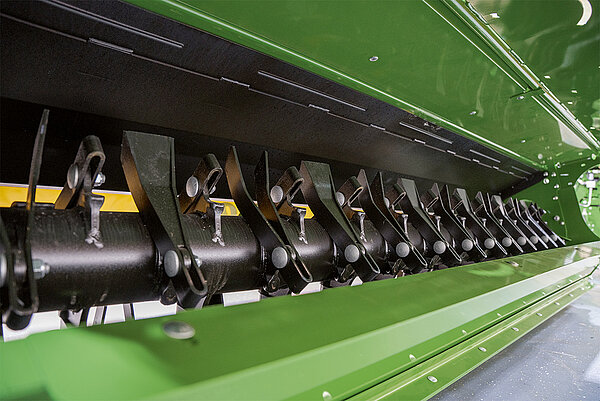

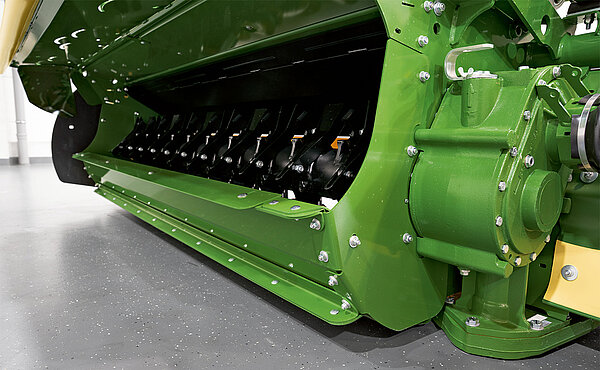

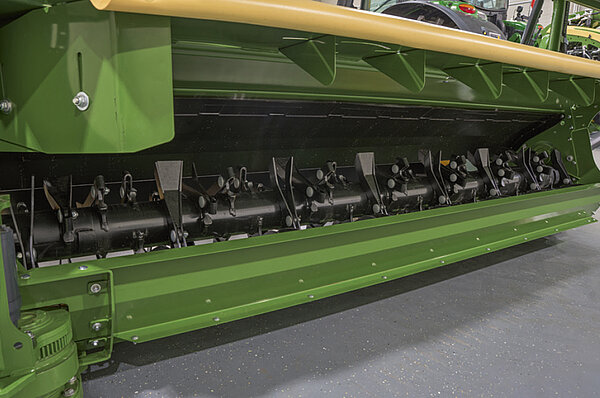

Плющилки с V-образными стальными битерами каждой косилки работают на всей области скашивания, от левого до правого косилочного барабана. Это оказывает положительное влияние на однородность потока растительной массы по всей ширине захвата и оптимально подготавливает корм. Направляющие щитки позволяют производить широкую укладку и вследствие этого достигается более быстрое высыхание.

Закаленные с агрессивным углом захвата V-образные стальные битеры работают интенсивно и являются крайне эффективными. При столкновении с посторонними предметами битеры могут отклоняться назад. Ограниченный маятниковый ход вперед повышает срок эксплуатации крепежных пальцев.

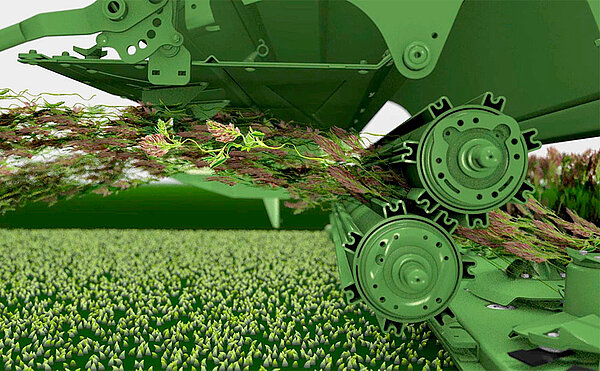

Работающие навстречу друг к другу вальцы входят в зацепление между собой и выполняют сдавливающее движение на собранную культуру. При этом, профили M оставляют достаточно свободного пространства для корма. Результат: равномерное, интенсивное плющение для гомогенных процессов сушки без потерь от раструшивания; идеально, например, для заготовки люцерны.

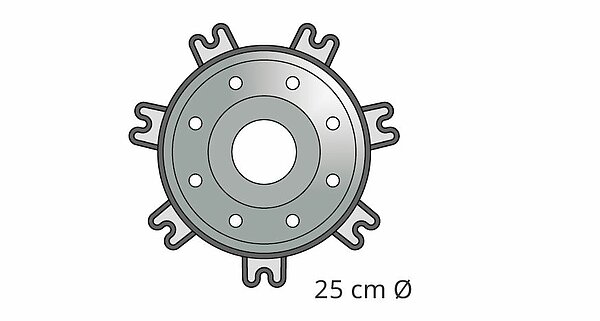

Активный привод верхнего вальца M-Rolls производится синхронно через редуктор с наружной стороны косилочного бруса от нижнего вальца. В результате Вы превосходно экипированы для работы на самых тяжелых участках.

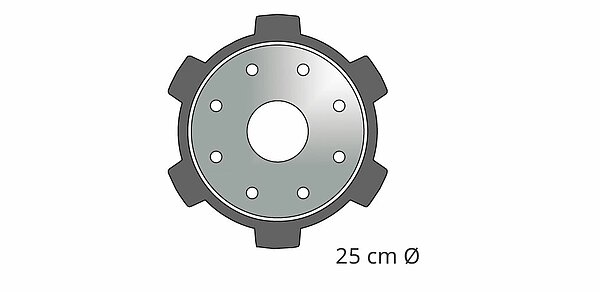

Массивные вальцы плющилки CR гарантируют бесперебойный, непрерывный поток кормовой массы и привлекают низкими энергозатратами.

Неразделенные, сплошные вальцы CR обеспечивают равномерное плющение по всей ширине захвата. Резиновое покрытие гарантирует высочайший срок службы. Профили больших плющильных вальцов входят глубоко в зацепление друг с другом. Эти зубцы позволяют выполнять интенсивное и в то же время щадящее плющение растительной массы без потерь листовой массы.

Подпружиненная навеска верхнего вальца обеспечивает также в неравномерно растущих культурах постоянный поток растительной массы и пропускание посторонних предметов. Для адаптации к различному количеству и виду корма расстояние между вальцами и давление прижима регулируется бесступенчато.

Die Schwadbreite des EasyCut B CV und CR Collect kann über ein Lochmuster voreingestellt werden. Die Feineinstellung wird über die Bandgeschwindigkeit und die optionalen Schwadbeschleunigerwalzen den Erntebedingungen angepasst.

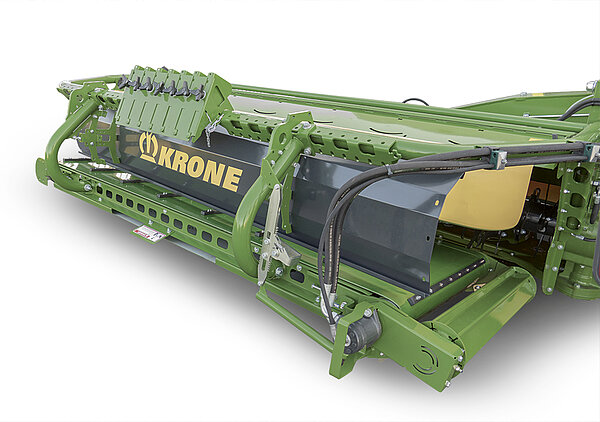

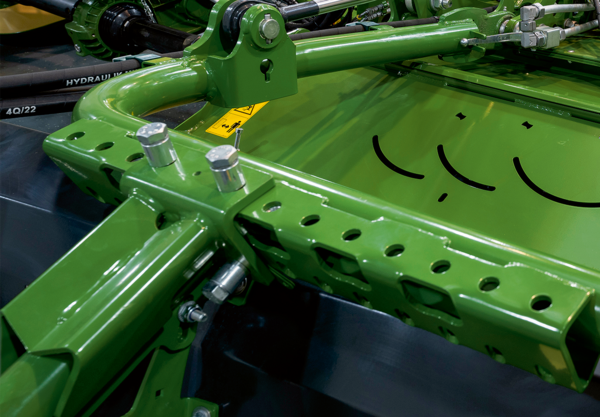

Прочные гидравлические цилиндры отвечают за надежное поднятие поперечных ленточных транспортеров. Поперечные ленточные транспортеры могут подниматься соответственно по-отдельности и совместно.

Регулируемые щитки для формирования валков обеспечивают превосходный поток кормовой массы и оптимальную подачу на поперечный ленточный транспортер.

Поперечные ленточные транспортеры приводятся в действие собственной бортовой гидравлической системой, что снимает нагрузку с трактора. Маслоохладитель защищает гидравлическую систему от перегрева.

На EasyCut B 1000 CV Collect и B 1000 CR Collect с управлением посредством ISOBUS ширина валка регулируется вручную посредством скорости транспортера, а регулировка высоты ускоряющихся вальцов, входящих в дополнительную комплектацию – электрически. Электрическая регулировка высоты посредством электромоторов чрезвычайно комфортна.

Для передачи растительной массы без потерь на поперечные ленточные транспортеры плющилки EasyCut B 870 CV Collect и B 1000 CV Collect оснащены ваннообразными направляющими щитками.

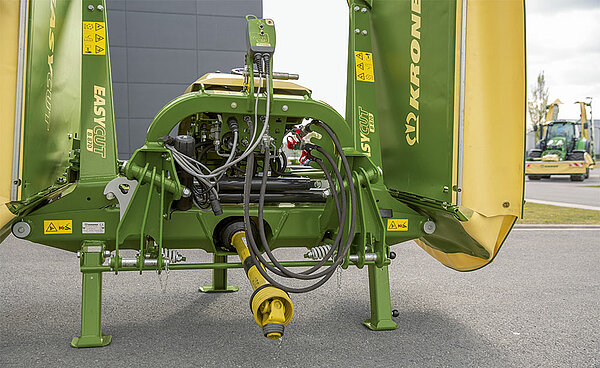

Die EasyCut B Modelle können im Anbaubock in zwei Positionen befestigt werden. Je nach Traktor kann entweder der Schwerpunkt näher an die Hinterachse gebracht oder alternativ mehr Raum beim Anbau der Maschine geschaffen werden.

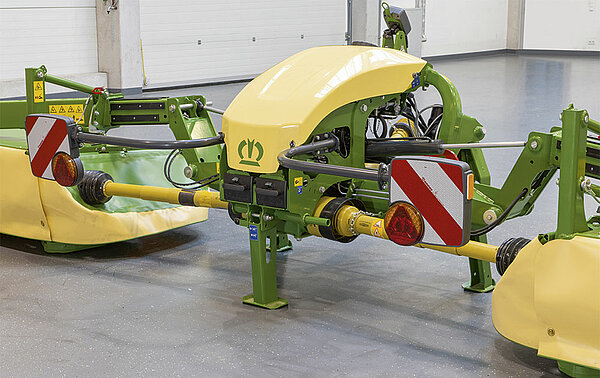

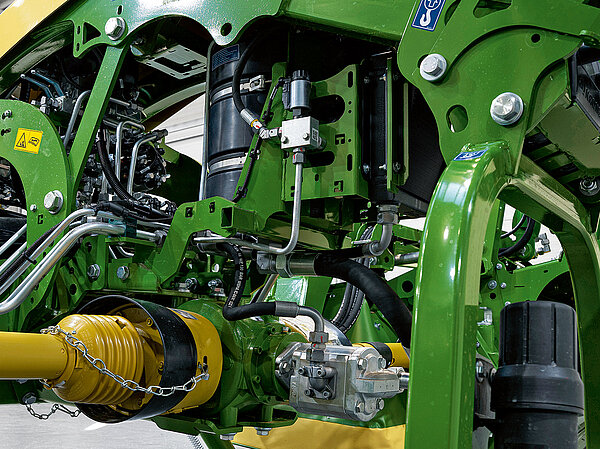

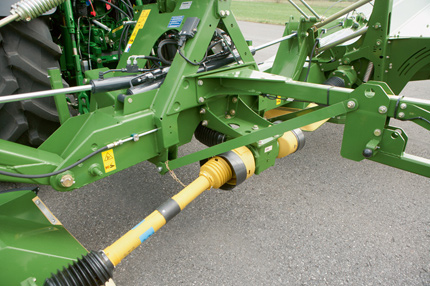

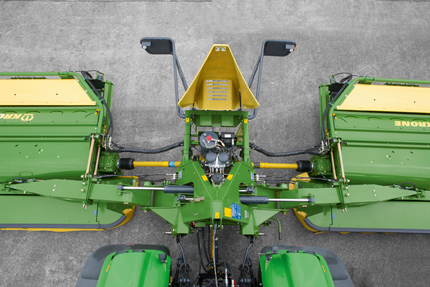

Машина работает с числом оборотов вала отбора мощности 1000 об/мин. Расположенный по центру главный редуктор обеспечивает оптимальный поток мощности через расположенные далее приводные валы. Устройства защиты от перегрузки и обгонные муфты интегрированы в приводной механизм.

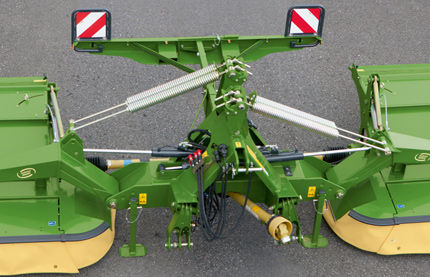

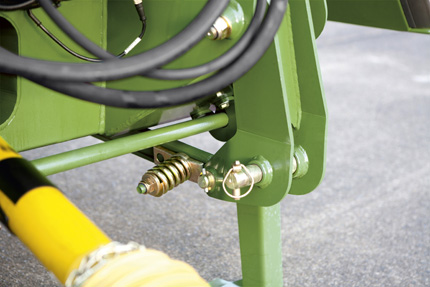

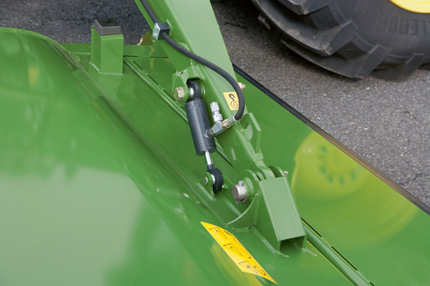

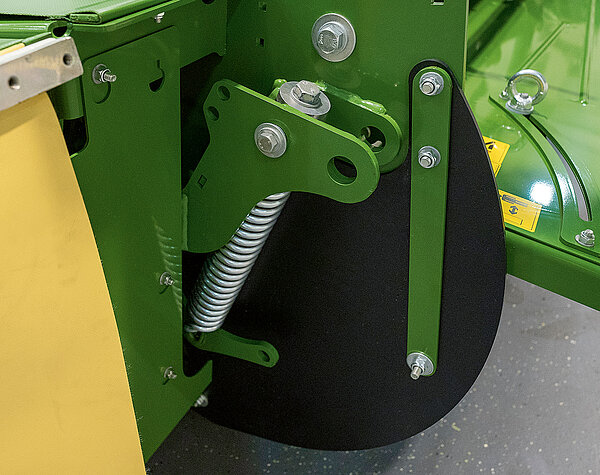

Усилие срабатывания защиты на навеске может настраиваться бесступенчато посредством спиральной пружины. При наезде на препятствие быстро срабатывает система защиты от столкновений навески, позволяющая косилке смещаться назад и вверх на расстояние до 1,60 м. После чего самостоятельно возвращается в исходное рабочее положение.

Навеска защищена под новым щитком. Подходящими к дизайну установлены легкие и гладкие резино-тканевые щитки. Они уменьшают отложения скошенного материала сверху и обеспечивают защиту от каменных ударов.

Косилка, оснащенная облегченной навеской, устанавливается рядом с трактором с помощью трехопорных пальцев нижних тяг на трехточечной навеске. Это обеспечивает использование тракторов меньшей мощности. Это сдвигает центр тяжести ближе к трактору.

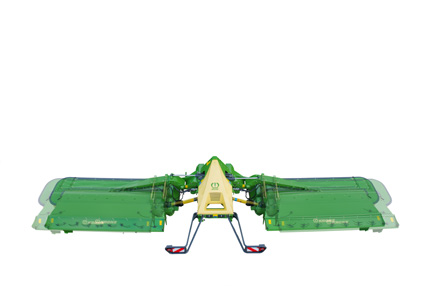

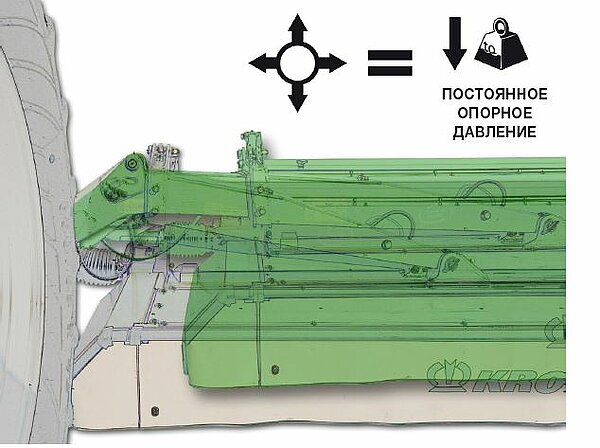

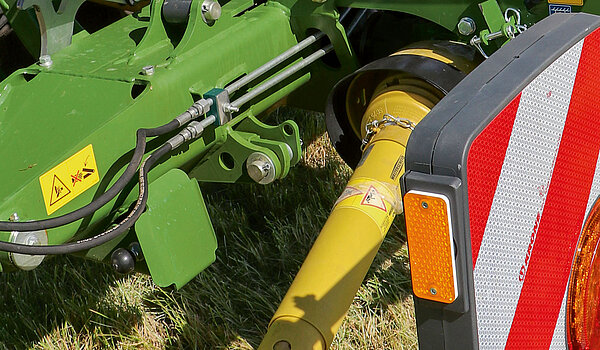

Благодаря запатентованному центру тяжести DuoGrip косилки работают с одинаковым опорным давлением по всей рабочей ширине. Он может регулироваться гидравлически непосредственно из кабины и считывать показания манометра. Это обеспечивает оптимальное копирование почвы и идеальную картину среза.

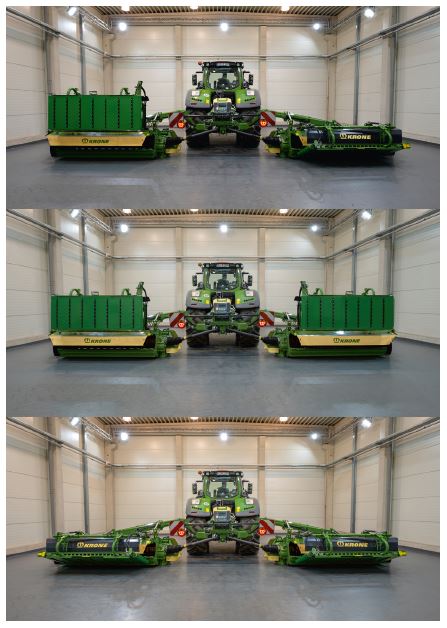

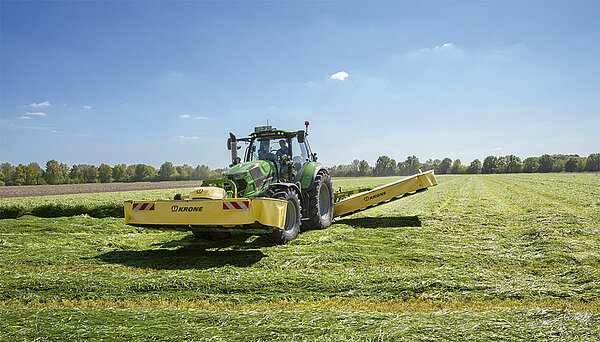

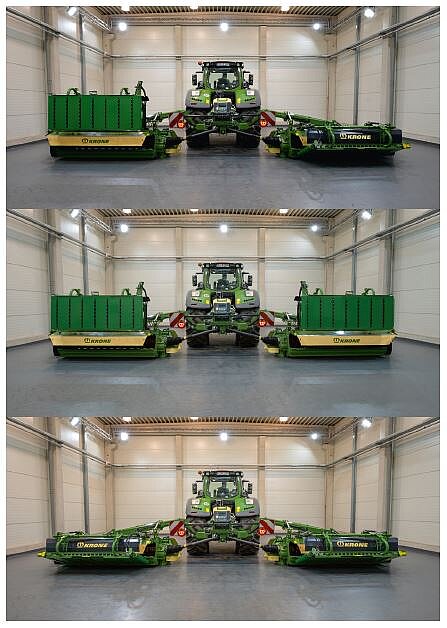

На клиновидных и непрямолиейных полях можно легко и удобно пользоваться стандартным индивидуальным подъемом косилочных агрегатов. Для этого косилочный агрегат, который в настоящее время не требуется, предварительно выбирается с помощью блока управления, а затем поднимается гидравлически.

На EasyCut B 1000 перекрытие к передней косилке регулируется бесступенчато во время работы из кабины трактора. Расстояние между задними косилочными агрегатами может варьироваться в пределах 2,08-2,80 м. В комбинации с фронтальной косилкой и рабочей шириной 3,16 м можно регулировать перекрытие с обеих сторон в диапазоне от 18 до 59 см. Это позволяет гибко подстраиваться под рельеф поля для достижения высокой производительности, обеспечивая при этом чистый срез.

На EasyCut B 870 консоли косилочных агрегатов могут монтироваться в двух различных положениях. Для применения на склонах или на контурных полях расстояние между двумя косилочными агрегатами можно установить на 1,99 м. При использовании фронтальной косилки с шириной захвата 3,16 м это приводит к перекрытию в 59 см с каждой стороны и общей ширине захвата в 8,31 м. При скашивании на ровной с минимальными поворотами местности расстояние между двумя косилочными узлами можно установить на 2,30 м. В результате этого достигается перекрытие в 43 см с каждой стороны и общей шириной захвата 8,62 м для еще более высокой производительности.

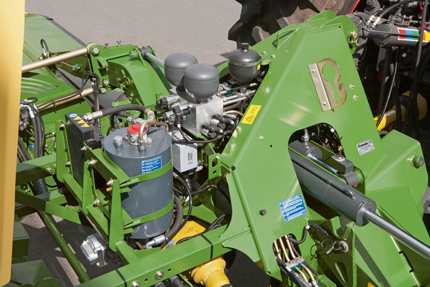

Различные функции агрегата могут быть предварительно выбраны через блок управления, которые затем выполняются через гидравлическую систему трактора. Требуется только блок управления одностороннего и двойного действия.

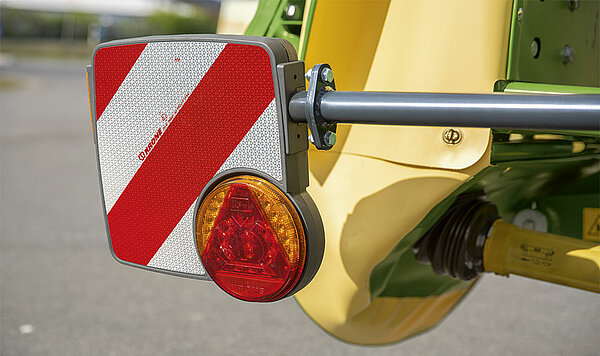

В задней части косилок светодиодная подсветка фонарей и стоп-сигналов, включая красно-белый светоотражающий предупреждающий знак, обеспечивает необходимую пассивную безопасность при движении по дорогам.

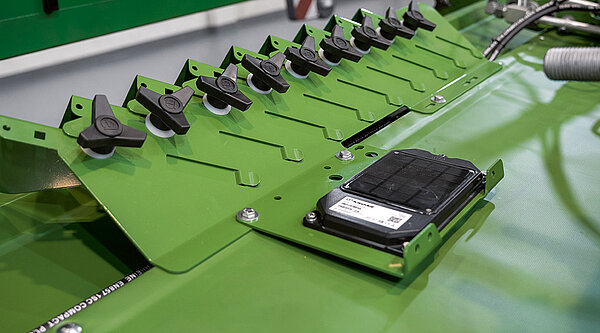

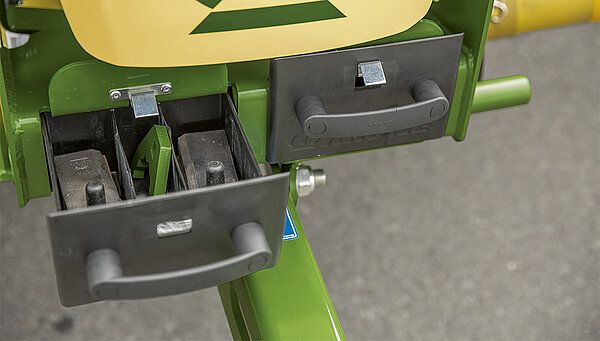

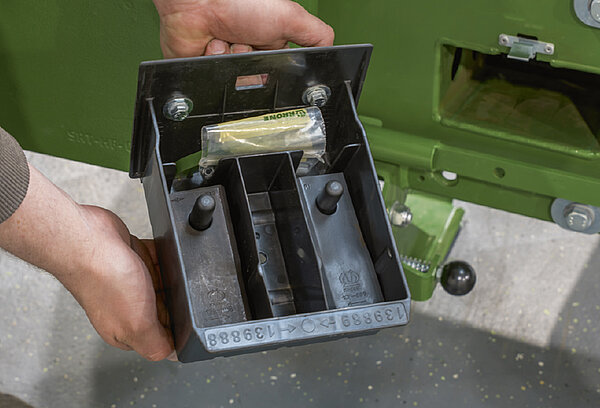

Два съемных ящика для ножей являются стандартным оборудованием на косилочных комбинациях. Это означает, что у Вас всегда есть ножи, готовые к смене на агрегате. Быстросъемная ножевая система отновится к серийному оснащению агрегата.

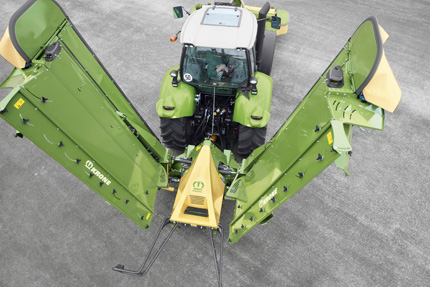

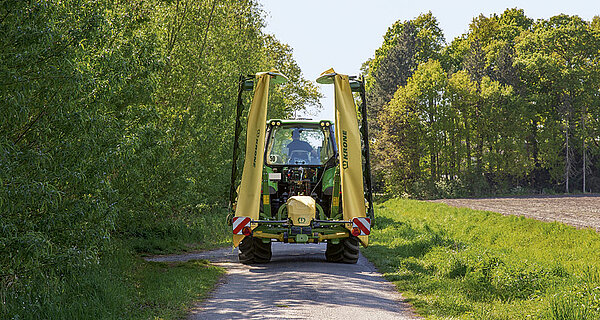

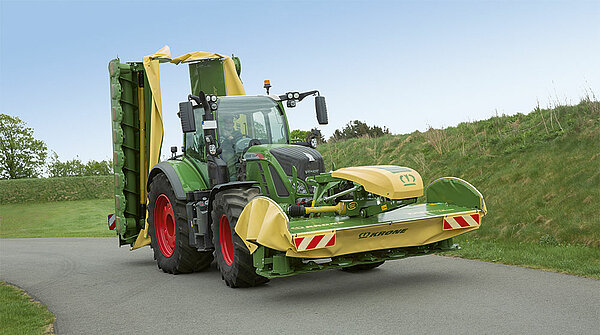

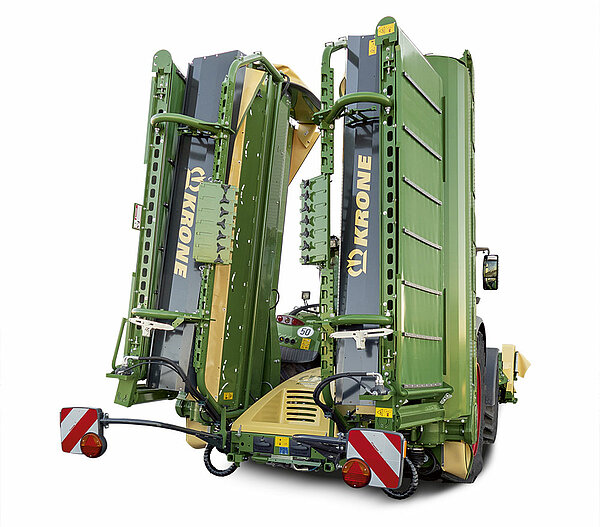

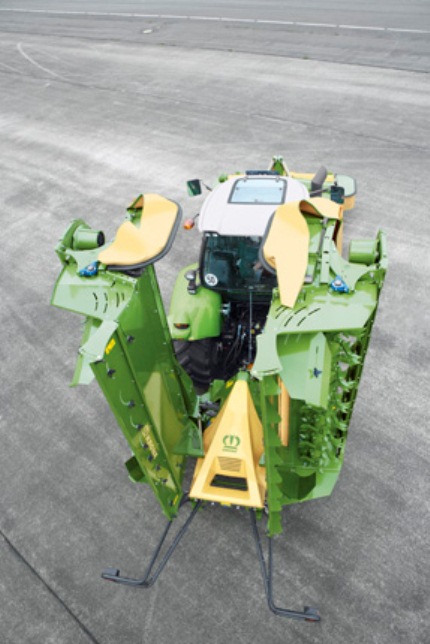

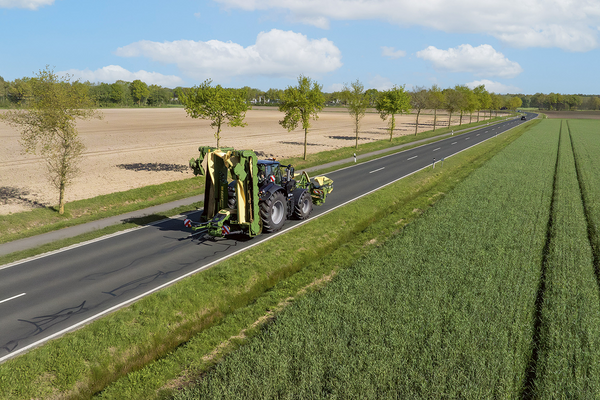

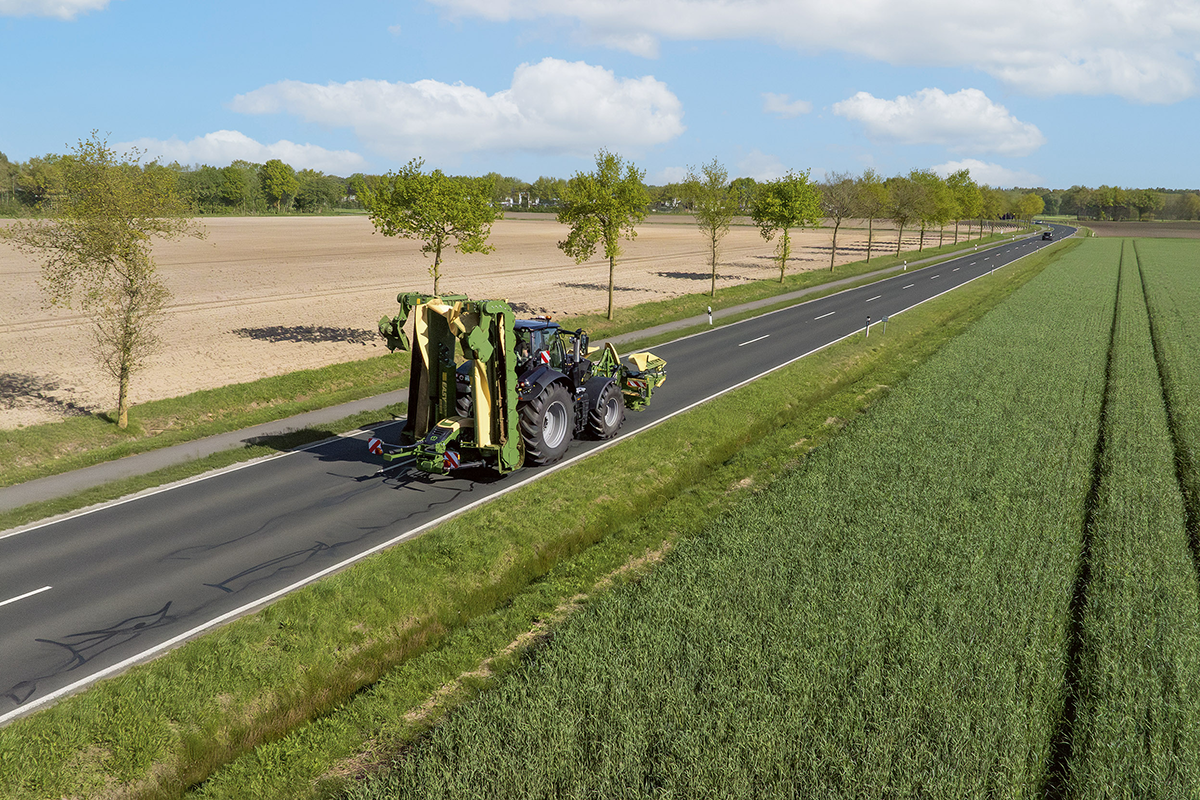

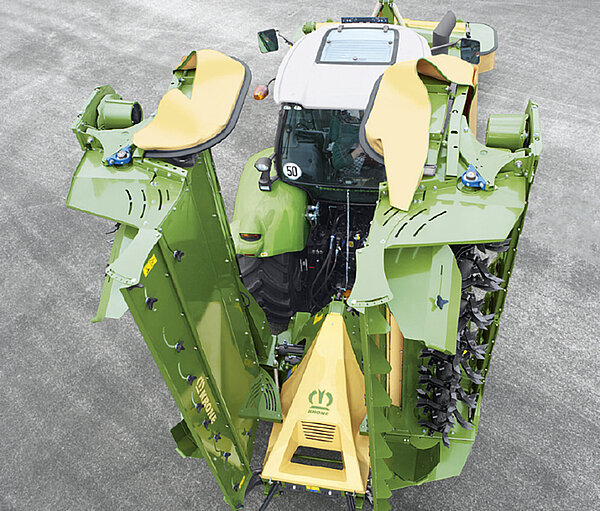

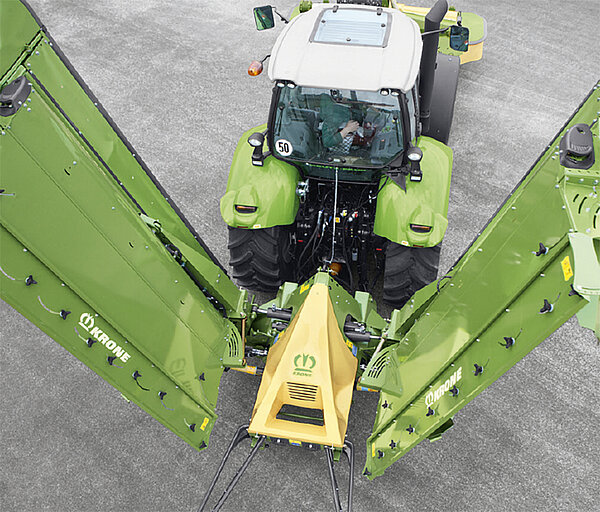

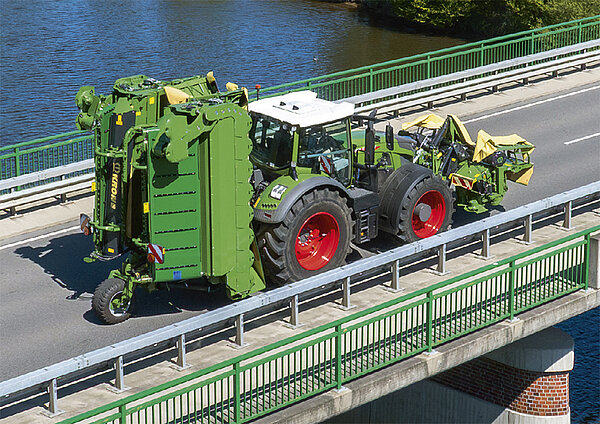

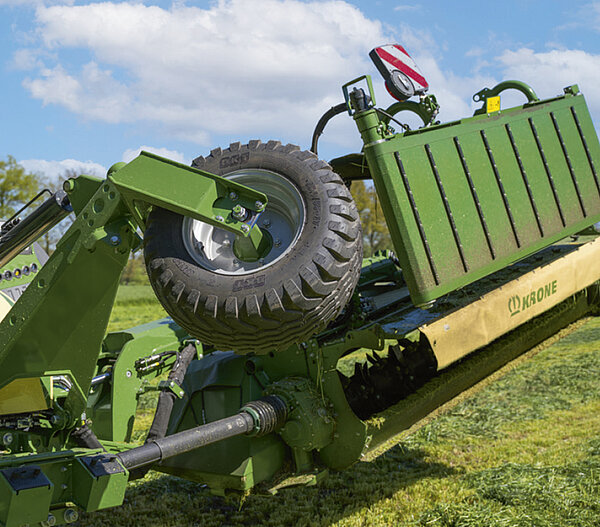

При транспортировке по дороге косилочные агрегаты складываются немного внутрь на 95°. Боковые защитные приспособления также автоматически опускаются в транспортное положение.

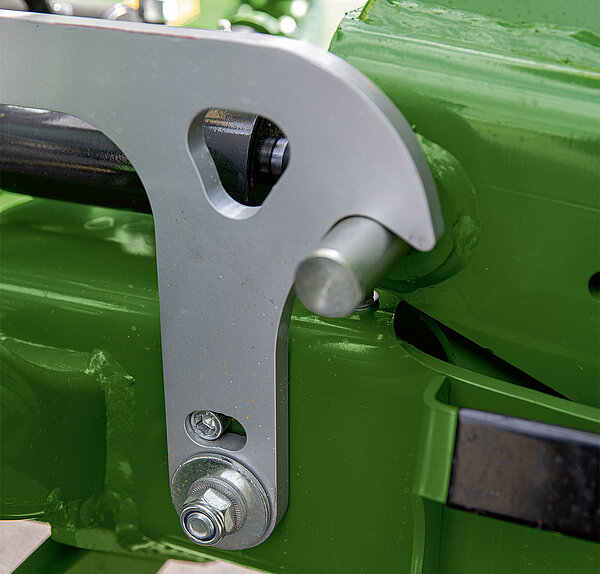

Косилочные агрегаты автоматически блокируются и деблокируются при складывании и раскладывании. Это осуществляется с помощью гидравлических стопоров, которые фиксируют косилочные агрегаты в транспортном положении.

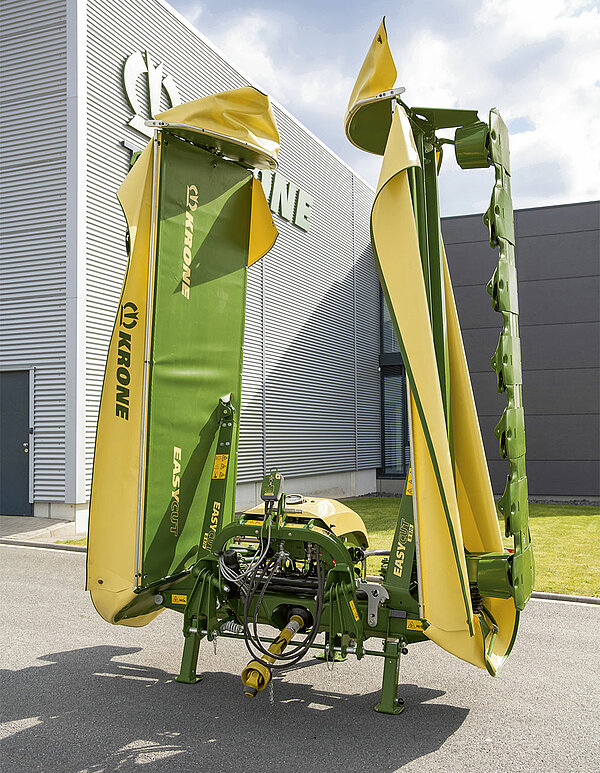

При высоте менее 4 м и ширине менее 3 м комбинации косилок требуют очень мало места при хранении. Устойчивые опорные стойки обеспечивают надежную опору. На EasyCut B 1000 (опционально на EasyCut B 870) внешняя опора косилочного бруса и защитная рама обеспечивают дополнительную устойчивость (маленькая картинка).

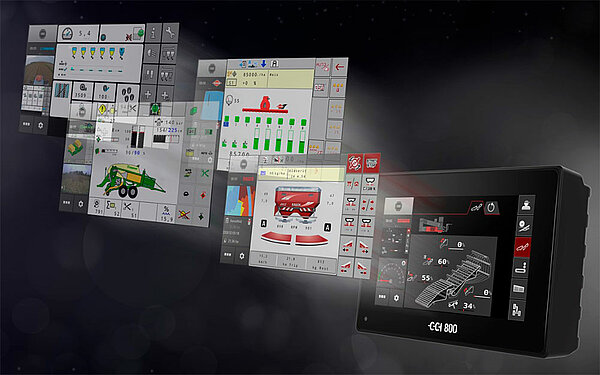

Mithilfe der optionalen ISOBUS-fähigen Komfortbedienung können die Funktionen des Mähwerkes über die traktoreigenen Terminals sowie das DS 500, CCI 800 oder CCI 1200 mit Touchscreen intuitiv und komfortabel über Load-Sensing bedient werden.

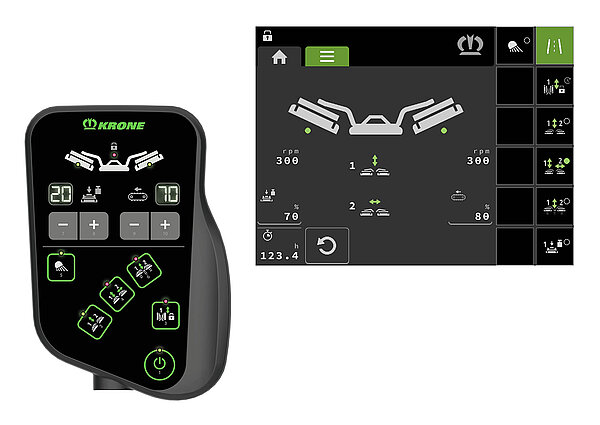

Beim EasyCut B 950 Collect lassen sich die hydraulischen Funktionen über das PreSelect DS 50 oder alternativ mithilfe des PreSelect Digital per Terminal vorwählen und werden dann über die traktorseitigen Steuergeräte ausgeführt.

Для надежной транспортировки по дорогам боковые защитные фартуки складываются автоматически. Транспортная высота составляет менее 4 м.

Чтобы минимизировать потери корма на краях поля, каждая сторона может отдельно комфортно гидравлически переключаться из кабины во врем работы между укладкой по ширине и в валок. Косилки остаются для переключения в рабочем положении. Укладка расстилом с одной стороны или в валок подходит не только для скашивания обычных площадей, но и для обкашивания препятствий. Другое преимущество проявляется в более поздние моменты в комбинации с четырехроторным валкователем KRONE.

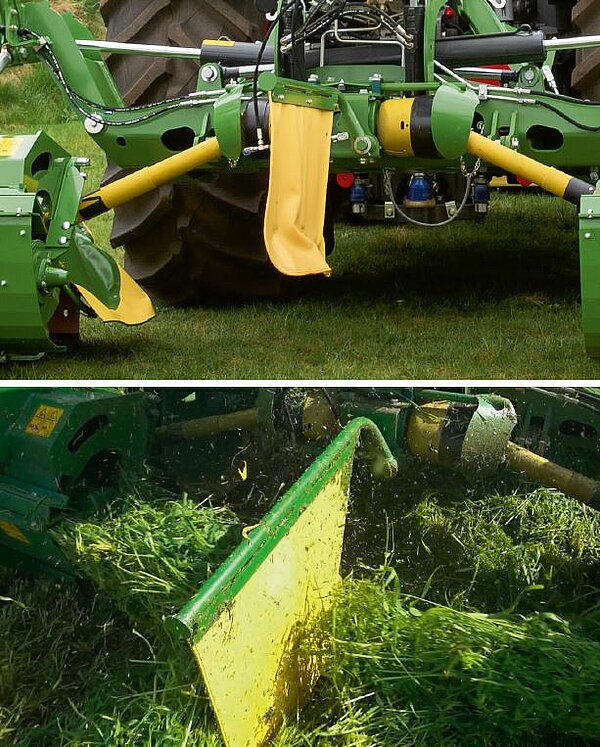

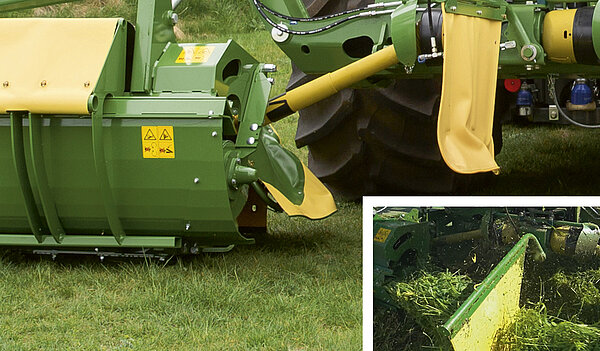

Для еще более равномерно сформированного валка KRONE предлагает гидравлический фартук валка. Если B 950 Collect переводится из положения транспортировки по дороге в положение на разворотной полосе фартук валка откидывается при последовательном переключении в горизонтальное рабочее положение. Прежде всего при клиновидных площадях или при эксплуатации с укладкой на часть ширины рекомендуется использование этой опции.

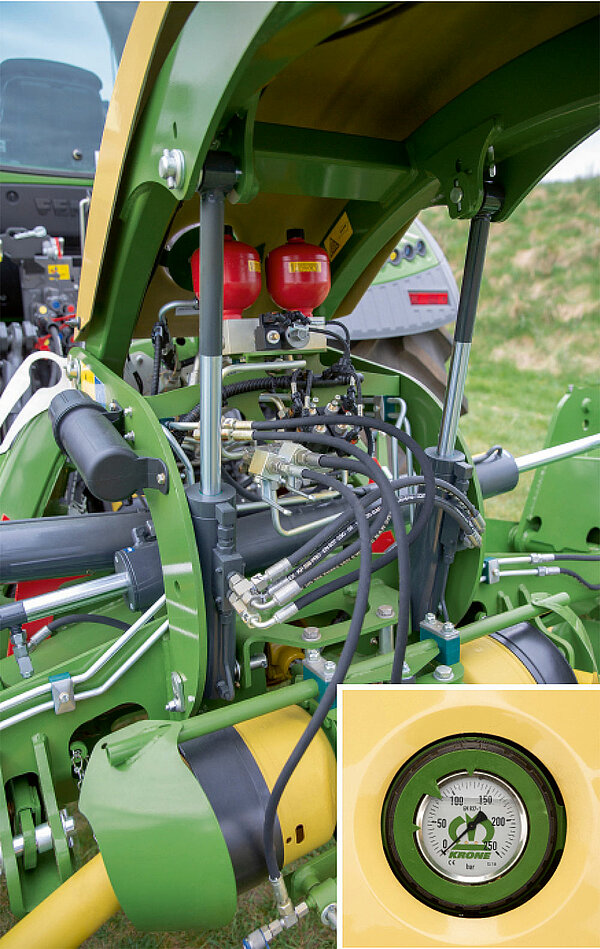

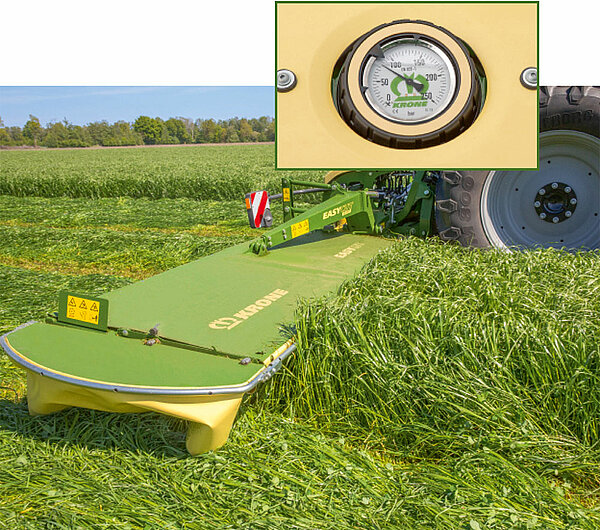

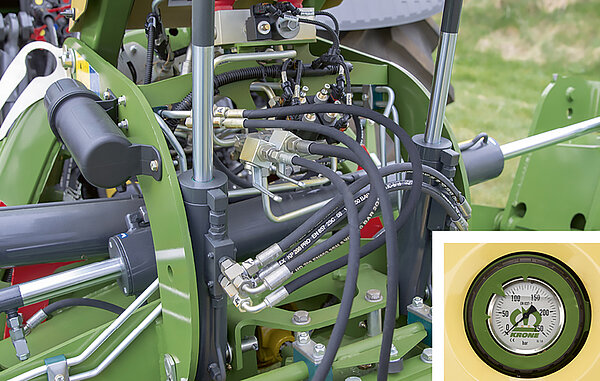

EasyCut B 950 Collect работает с гидравлической разгрузкой косилок. С ними с водительского сиденья и с помощью электрического блока управления и хорошо просматриваемого манометра бесступенчато можно регулировать опорное давление. Для лучшей адаптации к почве и превосходного ведения по контуру даже в тяжелых условиях эксплуатации.

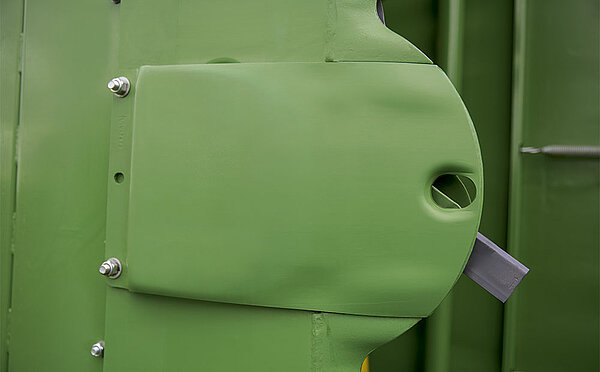

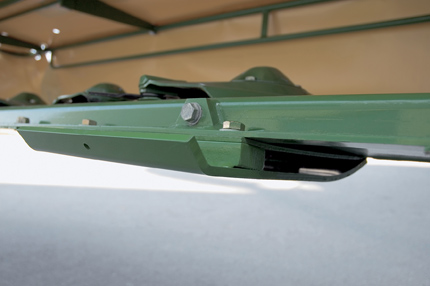

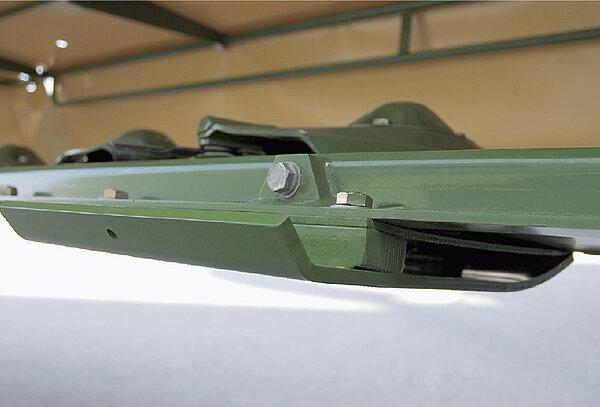

Установленные в серийной комплектации комбинированные полозья увеличивают высоту скашивания от 50 мм до 120 мм. Это позволяет, например, скашивание травы и зеленой ржи с различной высотой скашивания.

Для скашивания площадей клиновидной формы можно работать только одной косилочной секцией. В этом случае ненужная сторона с сиденья трактора преселкективно выбирается посредством электрического блока управления, а затем поднимается.

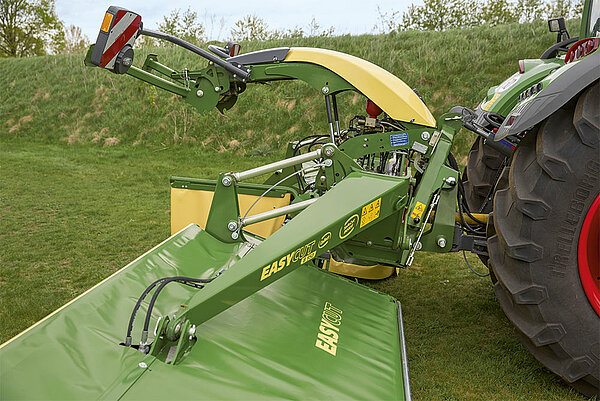

Для особенно равномерного копирования почвы правая и левая косилка подвешена системой тяг DuoGrip по центру тяжести, а сбоку ведется рычагами. Заднее освещение в дополнительной комплектации может подниматься гидравлически. Это образовывает во время работы по центру значительно больше пространства для валка. При опускании повышается безопасность транспортного движения.

Приводимые в действие посредством углового редуктора с постоянной частотой вращения 750 об/мин поперечные подающие шнеки имеют диаметр 45 см и являются чрезвычайно стабильными и высокопроизводительными. Расположенные близко за косилочными брусьями они непрерывно и надежно направляют даже большие массы корма от косилок к центру. Таким образом, образовывается чистый и равномерный валок, легко подбираемый последующей уборочной техникой.

Щитки за поперечными подающими шнеками удобно открываются и закрываются во время работы с сиденья в тракторе. При этом, можно производить выбор между укладкой в валок, по ширине и на части ширины.

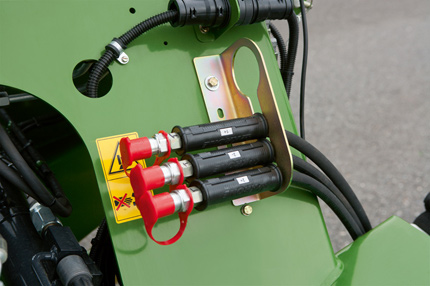

Особенности: дополнительные распределительные клапаны и масляный контур гидравлического подключения одностороннего действия со свободной обратной магистралью удерживают постоянным установленное давление в гидропневматических компенсационных бачках. Преимущество: равномерное снятие нагрузки с косилок при неровном рельефе почвы и различной ширине захвата.

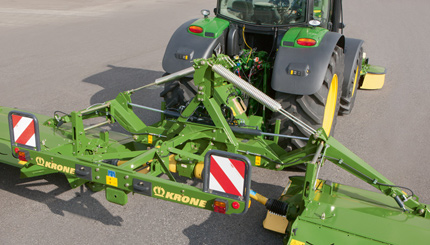

Трехточечное прицепное устройство компактно. Интегрированное размещение подъемного цилиндра, распределительной гидрокоробки и пружинного энергоаккумулятора делают прицепное устройство легче и снимают нагрузку с гидравлической системы трактора. Защитные функции выполняет легко открывающийся щиток.

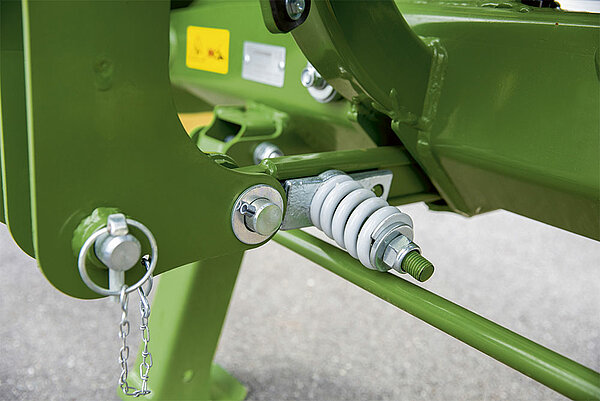

Защита от наезда на препятствие реагирует надежно и без задержек путем отклонения назад и вверх. Усилие срабатывания регулируется бесступенчато. посредством спиральных пружин.

Серийная защита от наезда EasyCut B 1000 CV и B 1000 CR создает для Вас безопасные условия работы на краях поля, у ограждений и при неожиданном возникновении препятствий. Сталкивающаяся с препятствием боковая косилка может отводиться назад приблизительно на 1,50 м. После преодоления препятствия косилка автоматически возвращается в свое исходное положение.

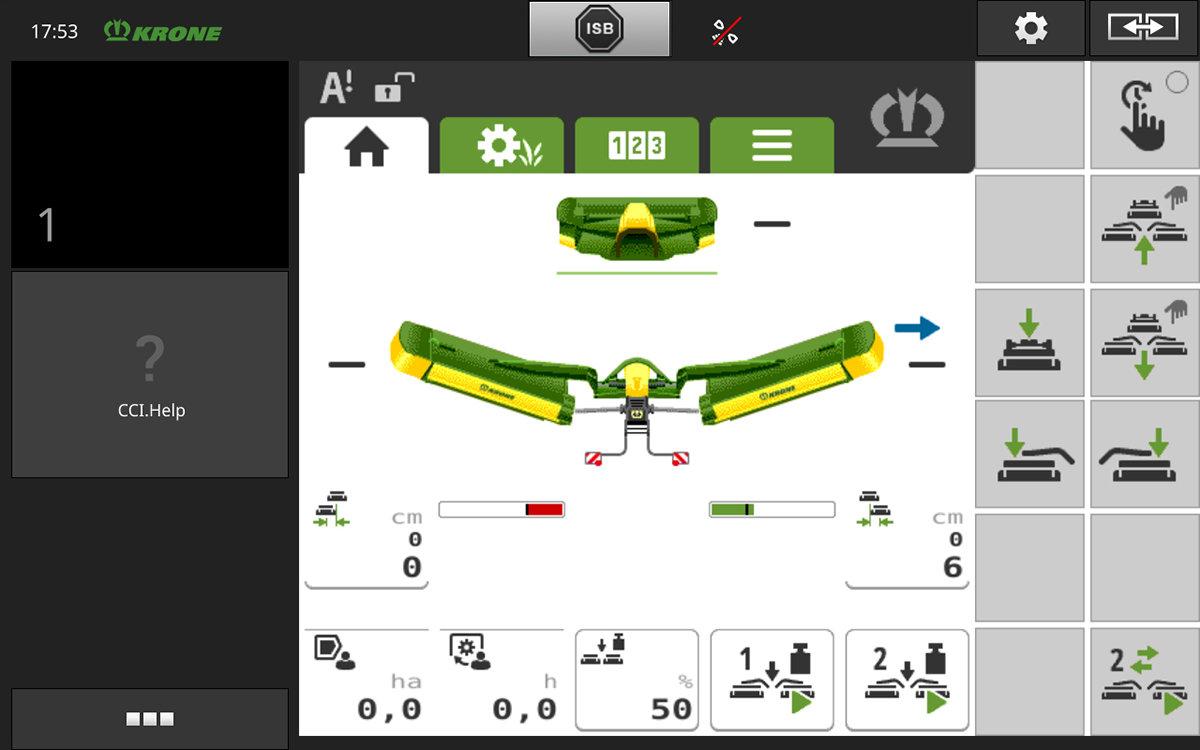

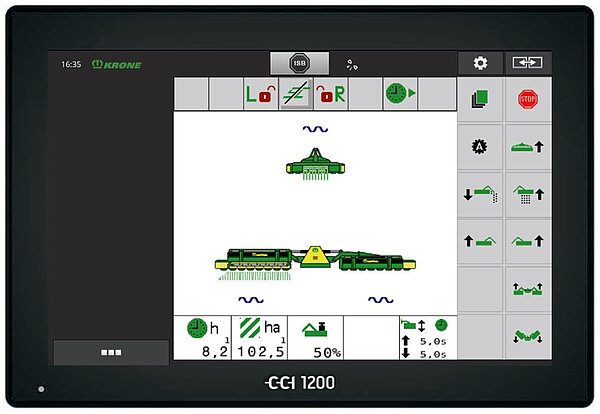

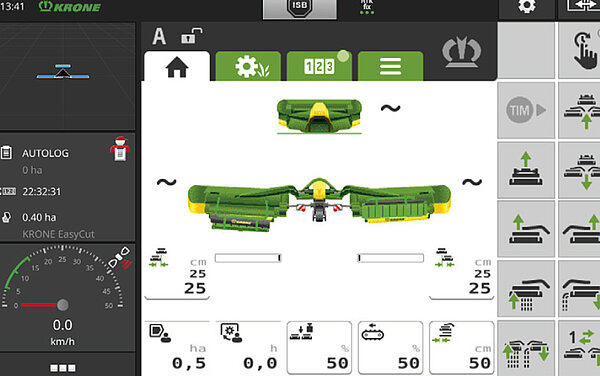

С помощью управления ISOBUS задненавесные косилки можно гидравлически соответственно по-отдельности или симметрично выдвигать в сторону на расстояние до 40 см и задвигать обратно. Стандартная система управления позволяет равномерную регулировку рабочей ширины захвата с обеих сторон.

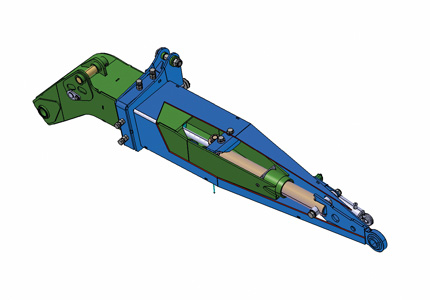

На EasyCut B 1000 CV и B 1000 CR телескопические консоли боковых косилок могут выдвигаться и задвигаться. Если боковые косилки перемещаются в противоположном направлении, то изменяется перекрытие скашивания по отношению к фронтальной косилке и ширина захвата комбинации косилок. При использовании фронтальной косилки EasyCut с шириной захвата 3,16 м с каждой стороны возможно перекрытие от 130 до 530 мм. Для работы без полос на склоне боковые косилки смещаются в одном направлении.

Выдвигание и задвигание консолей для боковых косилок производится посредством гидравлических цилиндров двустороннего действия. Эта настройка может проводиться также в процессе скашивания.

Поднятие задних косилок производится посредством малогабаритных двойных цилиндров. Это упрощает управление. Цилиндры одностороннего действия приводят косилки в положение для разворотной полосы, а двустороннего действия – в транспортное.

С помощью сложенных вовнутрь боковых защит задние косилки имеют небольшую транспортную высоту. Складывание производится при поднятии автоматически.

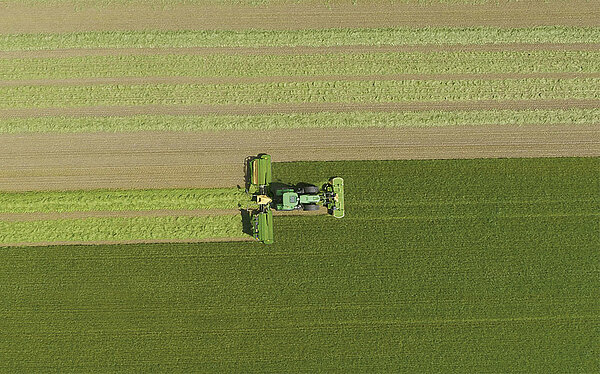

На разворотной полосе посредством нажатия кнопки поднимаются все три косилки и снова начинают работать. Фронтальная гидравлическая система трактора может обслуживаться посредством распределительной гидрокоробки задних косилок. На клиньях и оставшихся полосах у Вас имеется возможность работать с одной или двумя косилками. Структура кормовой массы скошенной культуры остается без изменений. EasyCut B 1000 CV демонстрирует свои умения не только на больших площадях, но и на небольших делянках выполняет свою работу чисто и обеспечивает высокое качество заготовки корма.

Для установки на хранение задние косилки могут подниматься и устанавливаться на прочные опоры. Такая компактаная секция оставит в Вашем ангаре достаточно места для других агрегатов.

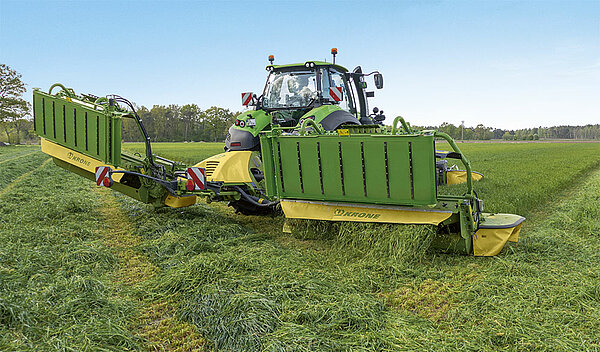

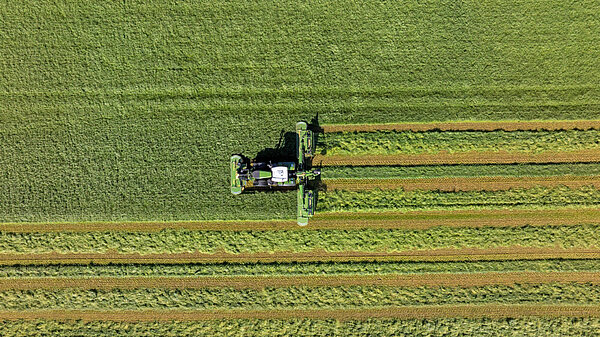

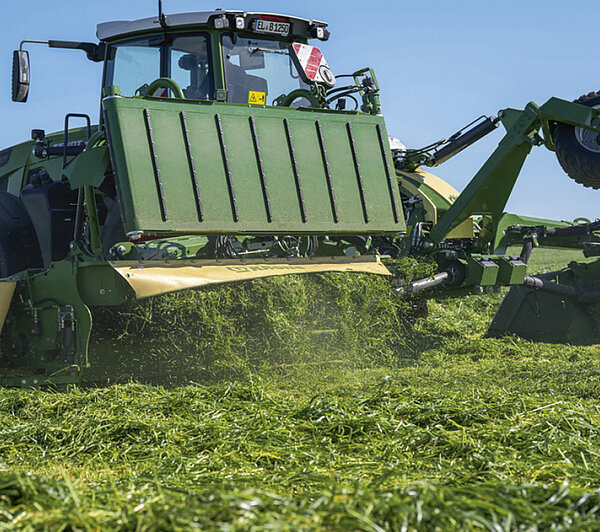

Эффективная уборка: работа только с одним используемым поперечным ленточным транспортером и тем самым узкая укладка приводят при последующей эксплуатации к меньшим затратам, экономии ценного рабочего времени и снятия нагрузки с почвы.

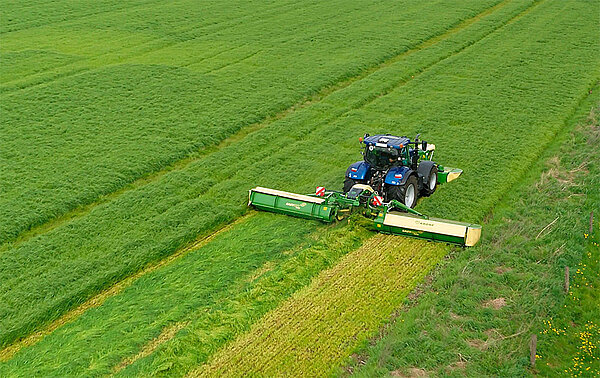

Укладка на часть ширины: если Вы работаете при параллельной езде в обе стороны только с одним попереным ленточным транспортером, то EasyCut B 1000 CV укладывает с рабочей ширины захвата до 20,20 м четыре валка всего на ширину 13,00 м, идеально для четырехроторных валкователей с центральной укладкой валка KRONE.

Свободный край поля: для уборки на краю поля можно работать с одним поперечным транспортером. Это облегчает работу и обеспечивает надежность использования последующей техники.

Широкая укладка: при поднятых поперечных транспортерах, убираемая растительная масса укладывается по всей рабочей ширине захвата. Широкая укладка способствует процессу сушки и отвечает за быстрое достижение желаемой доли сухой массы.

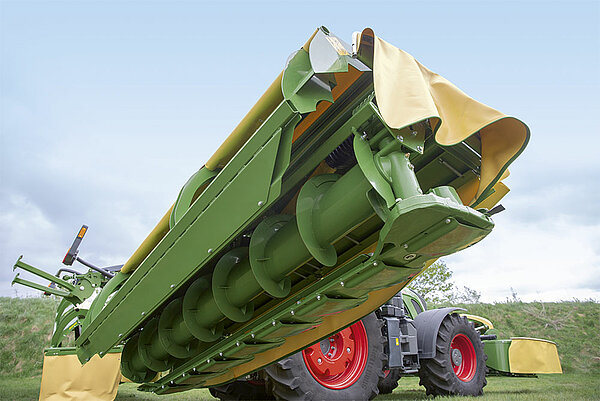

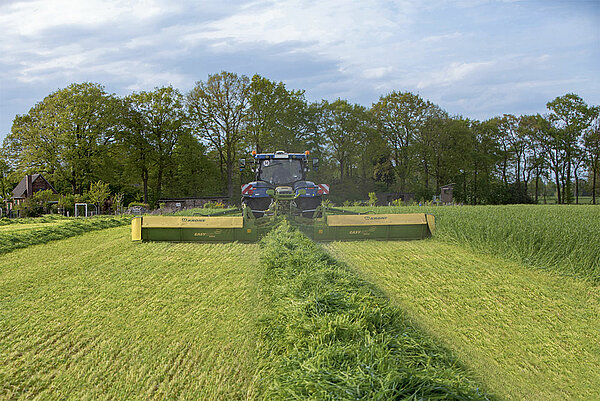

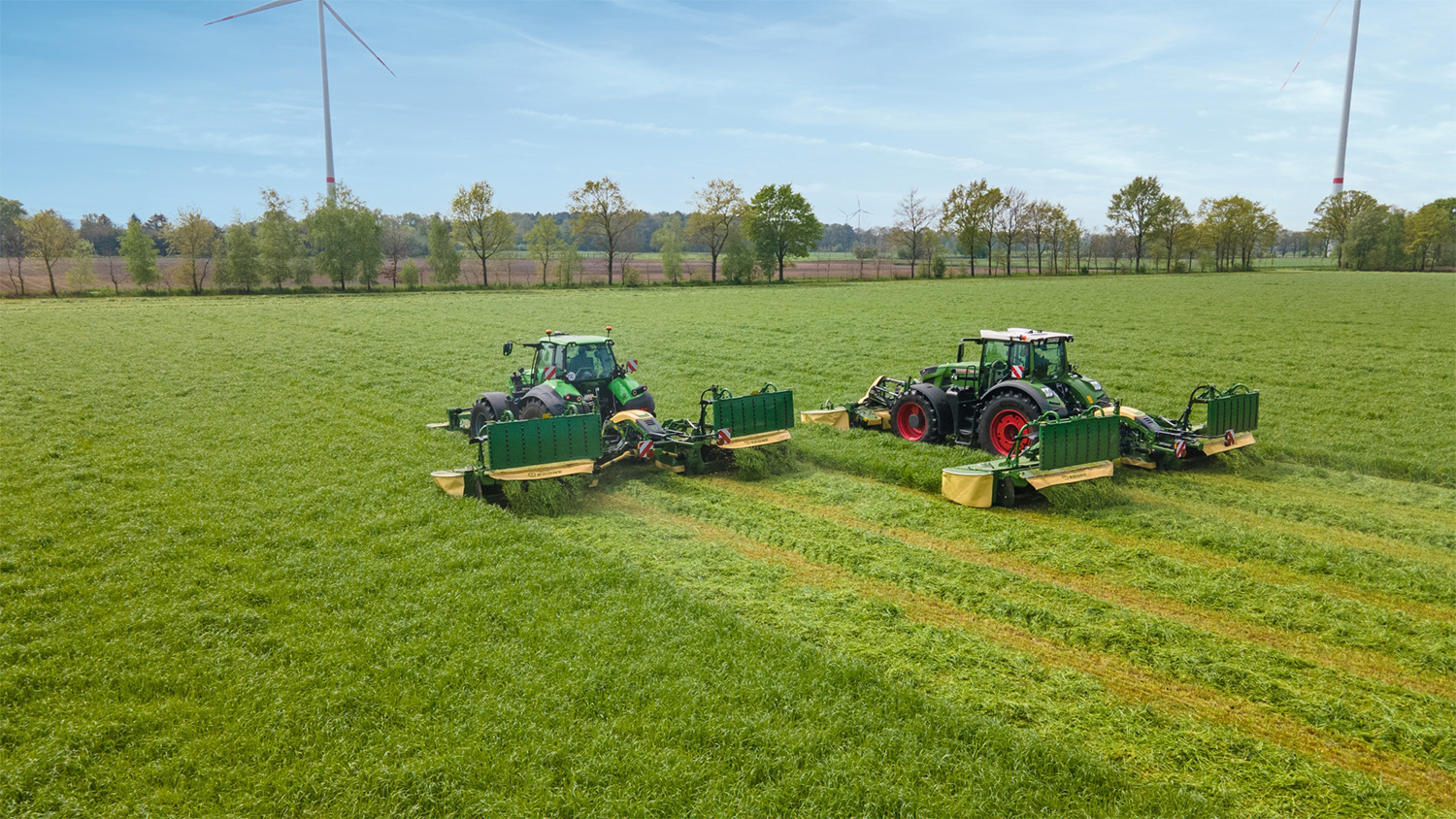

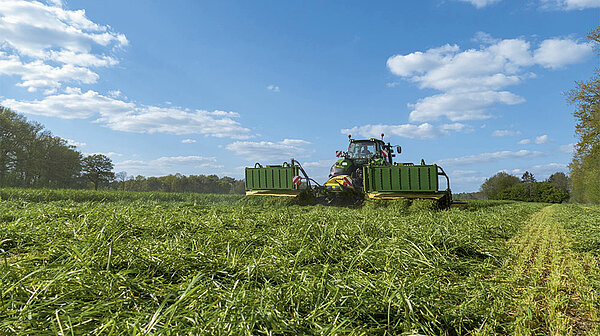

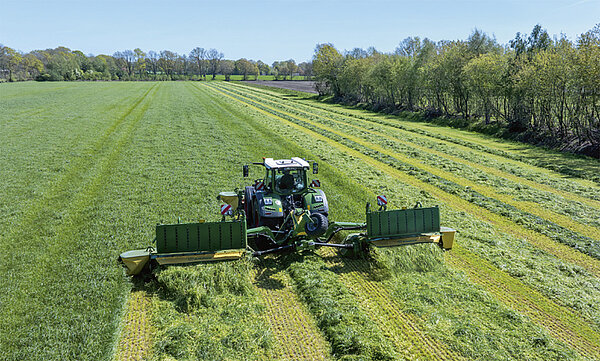

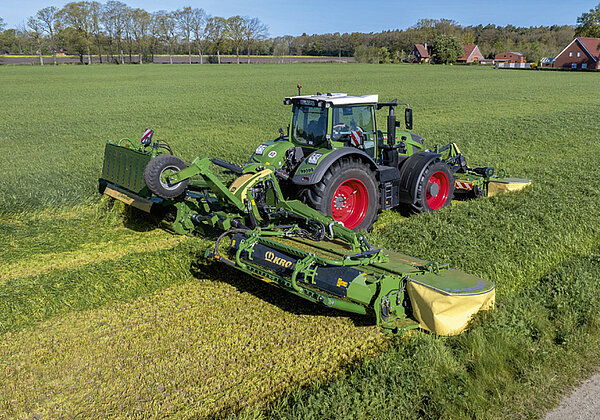

Благодаря механизму Collect три рабочих операции объединяются в одну – скашивание, плющение и укладка в валок. Вы производите меньше переездов, снимаете нагрузку с почвы, сохраняете травяной покров и собираете чистый корм.

Условием для скашивания зерновых для силоса из листостебельной массы является мощная техника с большой пропускной способностью. KRONE применяет для комбинаций косилок с системой Collect чрезвычайно широкие поперечные ленточные транспортеры. С почти однометровой шириной ленты Вы направляете кормовую массу к центру. В зависимости от культуры и желаемой формы валка скорость поперечных ленточных транспортеров с гидравлическим приводом регулируется с сиденья в тракторе.
