Comprima

Рулонный пресс-подборщик

Comprima

Рулонные пресс-подборщики | Комбинации пресс-подборщика с обматывающим устройством

Comprima – разработан KRONE для многолетней эксплуатации даже в самых тяжелых условиях.

  • Универсалы для любой культуры
  • В респоряжении имеются 3 различные прессовальные камеры
  • Константная прессовальная камера подкупает своей простой конструкцией
  • Полувариабельная для максимальной универсальности
  • Полностью вариабельные для возможности прессования всех размеров рулонов
  • Поставляется также как комбинация пресмм-подборщика с обмотчиком
  • NovoGrip ременно-планчатый транспортер, в качестве устройства для поворачивания и уплотнения любой культуры
  • Подборщик EasyFlow без направляющей беговой дорожки с W-образно расположенными зубьями
  • На выбор с подающим ротором или режущим аппаратом с 17 или 26 ножами
  • Высокая продуктивность благодаря подающему и режущему ротору
  • На выбор поставляется с обмоткой сеткой и пленкой
  • Удобная для обслуживания конструкция минимизирует временные затраты
Please accept marketing-cookies to see this content.

Видео о продукте

KRONE Comprima

Comprima - новый рулонный пресс-подборщик, который задает новые стандарты. Покупая пресс-подборщик Comprima, Вы приобретаете опыт и знания в области производства пресс-подборщиков. Фирма KRONE досконально знает требования практики. Такие инновации, как не требующий управления подборщик EasyFlow и новая прессовальная система NovoGrip c резиновыми ремнями, армированными тканью и с поперечными планками обеспечивают более высокую плотность прессования и пропускную способность, плавный ход, снижают износ и затраты на техническое обслуживание. KRONE производит то, что нужно клиентам.

Особенности продукта

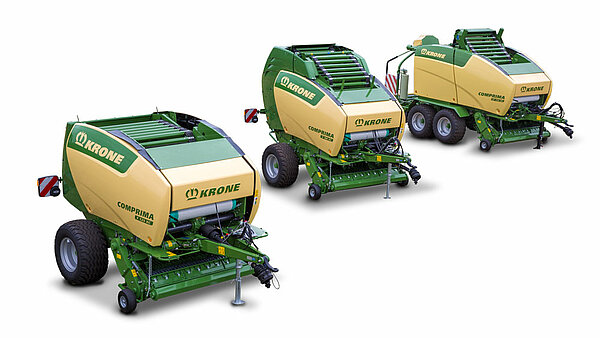

Comprima – Рулонные пресс- подборщики и комбинации пресс-подборщика с обматывающим устройством
Comprima – Рулонные пресс- подборщики и комбинации пресс-подборщика с обматывающим устройством
  • Три различные системы камер: Константная, полувариабельная и вариабельная*
  • Подборщик EasyFlow без беговой дорожки с W-образным расположением зубьев: для низкого износа и чистого подбора корма
  • Подающий и режущий ротор: диаметром 530 мм обеспечивает максимальную пропускную способность
  • Высокоточный режущий аппарат: делает точную и легкую резку
  • Система Novogrip: Обеспечивает вращение и уплотнение рулона каждой культуры

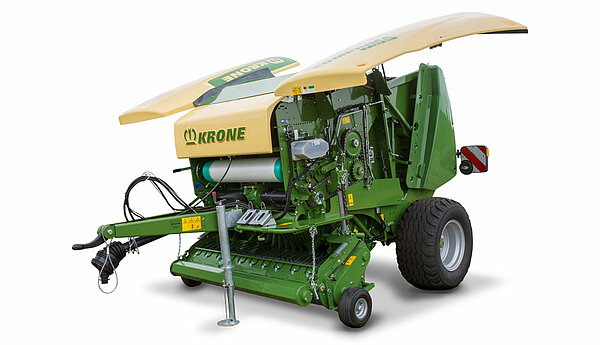

  • Удобная для обслуживания конструкция с минимальными затратами на техобслуживание

Comprima от ­KRONE оснащена уникальной системой прессования. С цепочно-трубчатым транспортером NovoGrip можно без проблем прессовать любые культуры. в сочетании с чрезвычайно мощным питателем машина обеспечивает высокую плотность и пропускную способность.

Comprima – разработан KRONE
Comprima – разработан KRONE

Comprima – разработан KRONE для многолетней эксплуатации даже в самых тяжелых условиях.

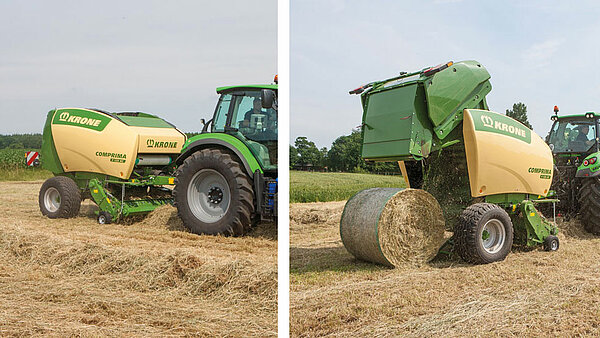

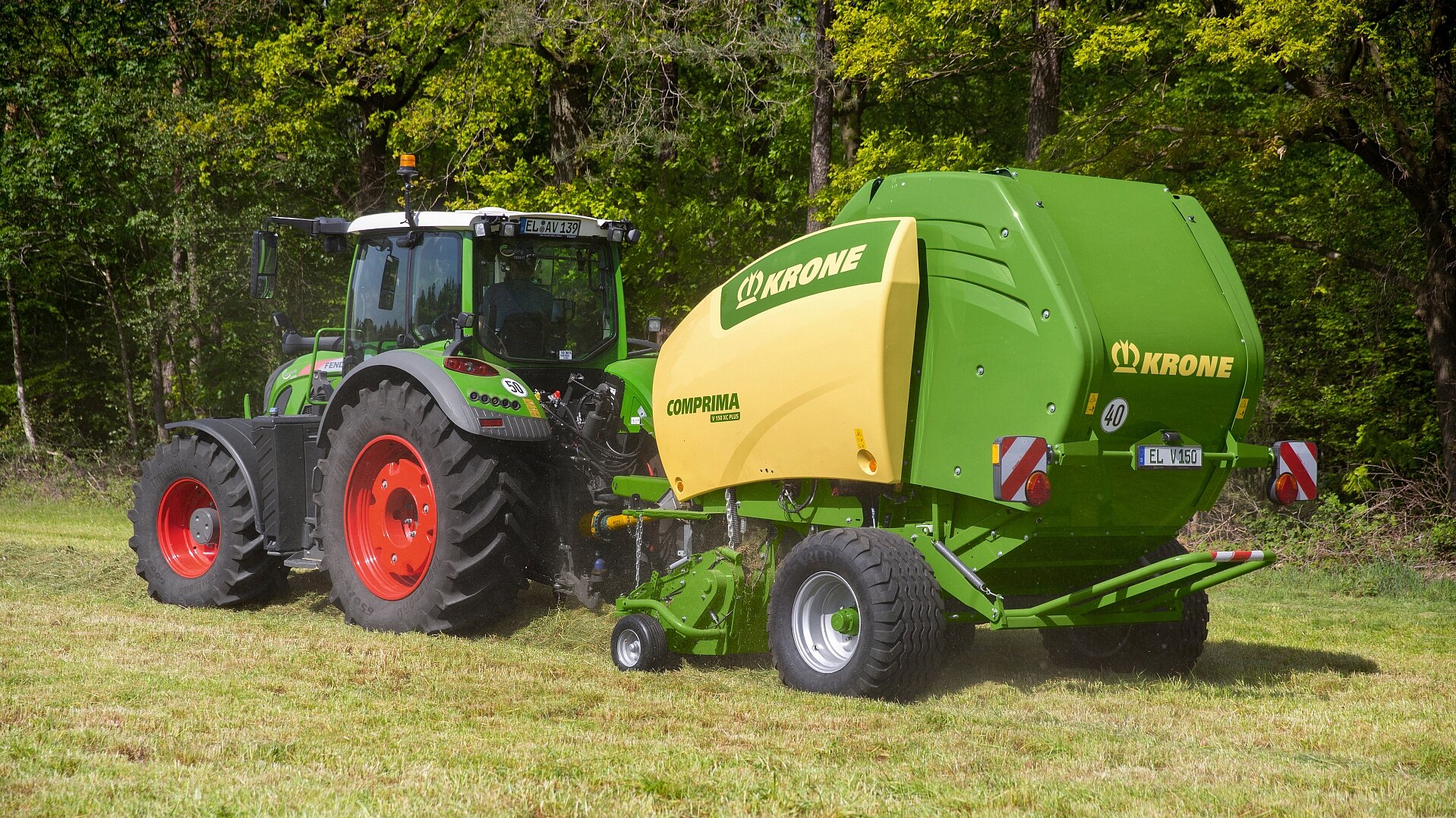

Comprima с константной прессовальной камерой
Comprima с константной прессовальной камерой
  • Рулонный пресс-подборщик – Comprima F 125
  • Рулонный пресс-подборщик с режущим аппаратом – Comprima F 125 XC
  • Практичность – Диаметр рулона 1,25 м
  • Надежность – Простая конструкция, большая стабильность
  • Острота – Режущий аппарат XCut

Пресс-подборщики с константной прессовальной камерой Comprima F 125 и F 125 XC от ­KRONE производит сильное впечатление благодаря своей простой, хорошо обозримой и прочной конструкции, своей большой стабильностью с особым удобством управления и обслуживания.

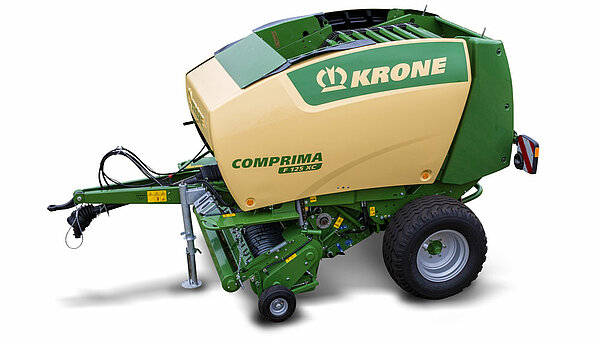

Comprima F 125 – универсальный агрегат
Comprima F 125 – универсальный агрегат

Comprima F 125 и F 125 XC спрессовывают рулоны фиксированного диаметра 1,25 м. Как универсальные агрегаты они отличаются как в заготовке сенажа, сена, так и соломы, особенно плавным ходом, высочайшей производительностью прессования и впечатляющей плотностью рулонов.

Регулируемые Comprima F 125
Регулируемые Comprima F 125

Пресс-подборщик Comprima F 125 может укомплектовываться оптимально под любые условия эксплуатации. Можно выбирать, подходящие к любым требованиям практики и пожеланиям клиентов, например, подающий или режущий роторы с 17 или 26 ножами, устройство для связывания шпагатом или обматывания сеткой, одинарная или тандемная ось и различные терминалы управления.

Comprima с полувариабельной камерой
Comprima с полувариабельной камерой
  • Рулонный пресс-подборщик - Comprima F 155 (XC)
  • Комбинация пресс-подборщика с обматывающим устройством - Comprima CF 155 XC
  • Универсальный - 6-ступенчатая регулировка диаметра рулона от 1,25 м до 1,50 м
  • Выгодный - простая конструкция
  • Острый - режущий аппарат Xcut

Comprima F 155 (XC) и CF 155 XC от KRONE – это пресс-подборщики с константной прессовальной камерой и частичной регулировкой. С их помощью могут спрессовываться рулоны с высоким уплотнением и со стабильной формой 6 различных диаметров. Такая техника является уникальной на рынке. Благодаря своей простой конструкции они по сравнению с вариабельными пресс-подборщиками являются более экономичными, не требуют больших затрат на техническое обслуживание и особенно удобны для пользователя. Их стабильная конструкция является залогом чрезвычайной прочности и многогранности. Неважно сенаж, сено или солома - эти универсалы спрессовывают любую собранную растительную массу с одинаково высоким качеством.

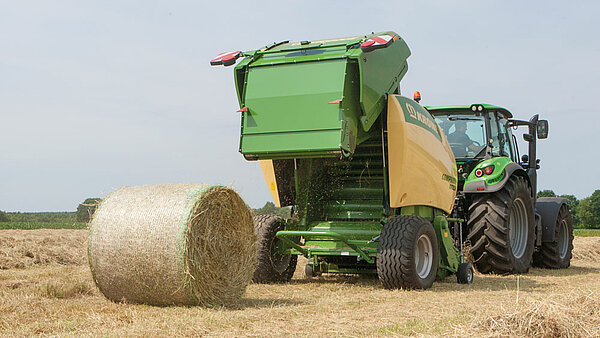

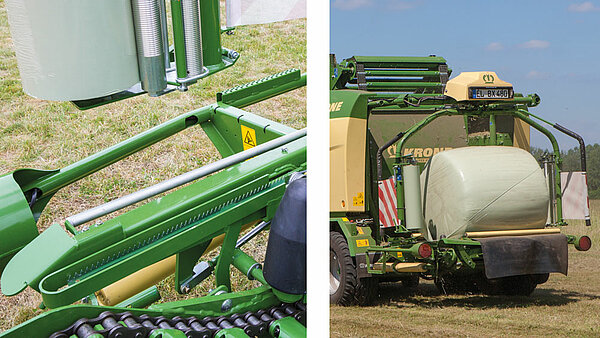

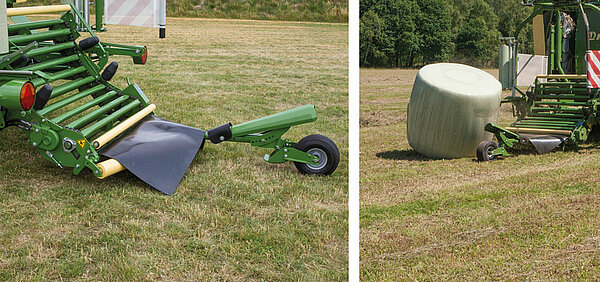

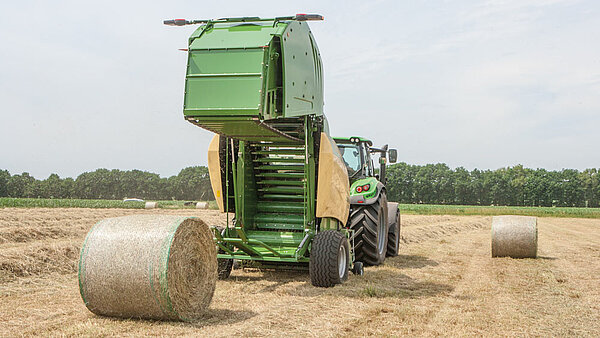

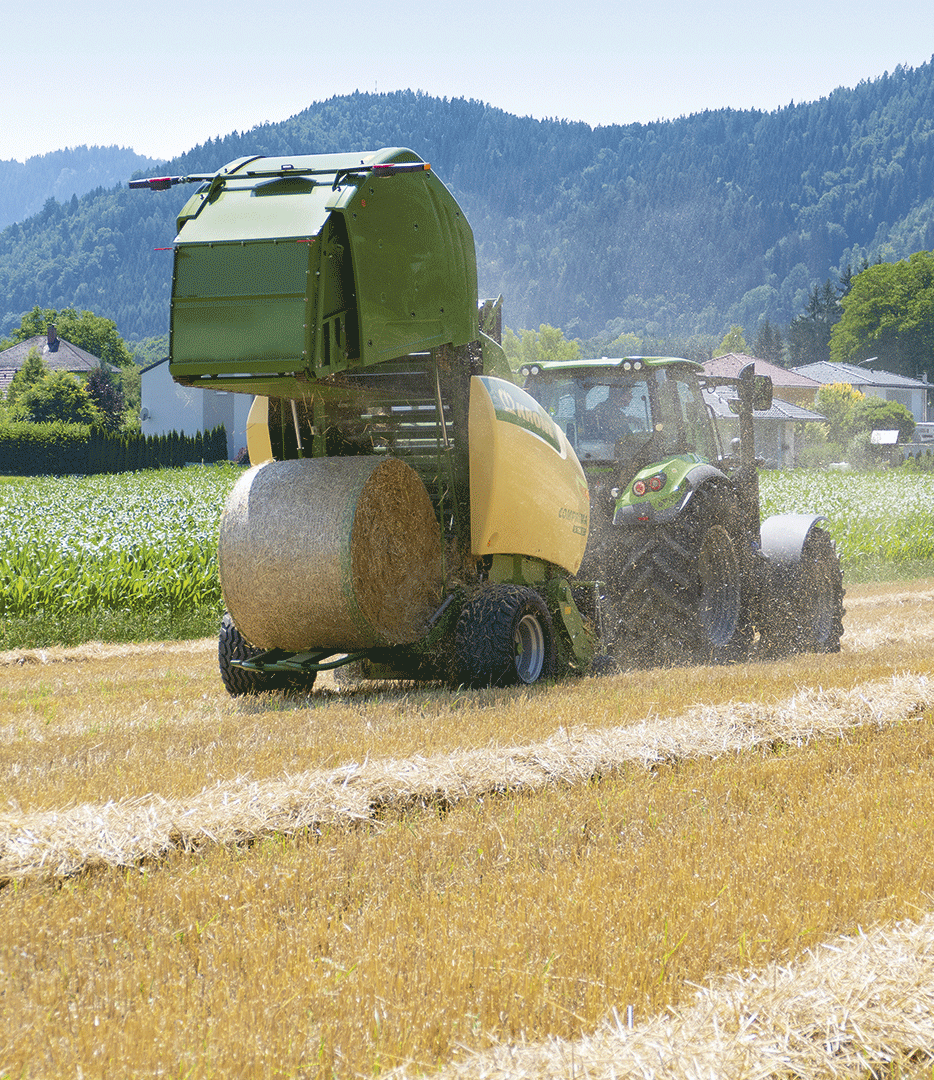

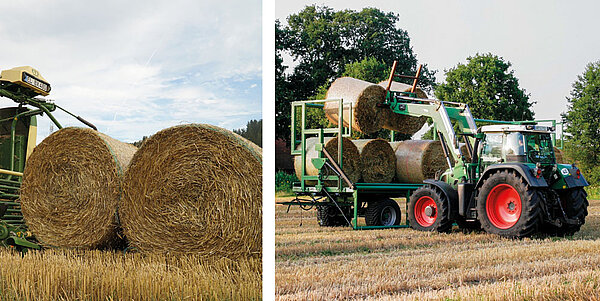

Передача рулона
Передача рулона

Когда рулон обмотан сеткой, открывается задний клапан пресс-подборщика. Подъемник укладывает рулон на обмоточном столе. Во время того, как спереди продолжается прессование, сзади начинается процесс обматывания.

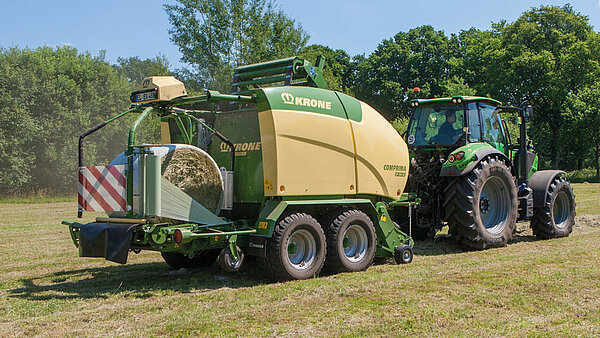

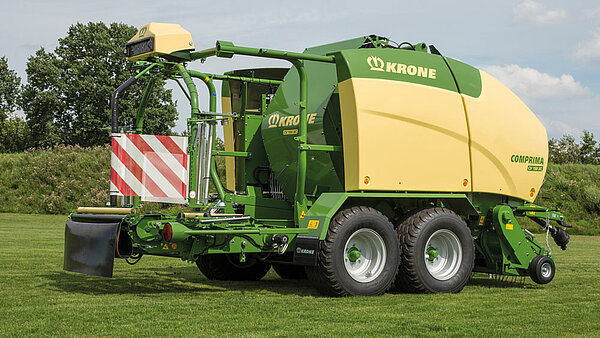

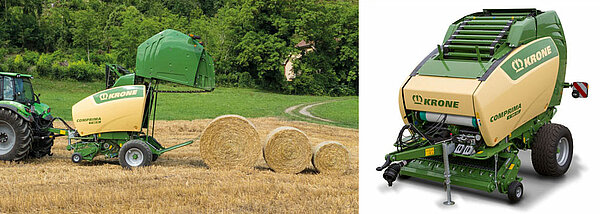

Полувариабельная комбинация пресс-подбор- щика с обматывающим устройством Comprima CF 155 XC
Полувариабельная комбинация пресс-подбор- щика с обматывающим устройством Comprima CF 155 XC

Дополнительно к техническим характеристикам рулонного пресс-подборщика комбинация пресс-подборщика с обматывающим устройством Comprima CF 155 XC имеет высокопроизводительное двойное обматывающее устройство. С большим углублением и большими направляющими роликами обмоточный стол надежно проводит рулон во время процесса обмотки даже при тяжелых условиях эксплуатации. Обмоточный стол может служить альтернативой даже для параллельной укладки рулонов. Серийно Comprima CF оснащены одной тандемной осью.

Полувариабельные рулонные пресс-подборщики Comprima F 155 (XC)
Полувариабельные рулонные пресс-подборщики Comprima F 155 (XC)

Comprima F 155 может спрессовывать рулоны диаметром от 1,25 м до 1,50 м . С помощью легкой в управлении регулировки с помощью вставных элементов преселективно устанавливается желаемый диаметр рулона с 5 см шагом. Он объединяет в себе многие преимущества пресс-подборщиков с константной и вариабельной прессовальными камерами. Благодаря своей простотой конструкции по сравнению с рулонными пресс-подборщиками с вариабельной прессовальной камерой они имеют более привлекательную цену, не требуют больших затрат на техническое обслуживание а также удобны для сервисного обслуживания. Он может укладывать рулоны различного диаметра, уплотнять снаружи вовнутрь, а рулоны большего диаметра имеют относительно небольшую, мягкую сердцевину. В итоге рулоны имеют большой вес.

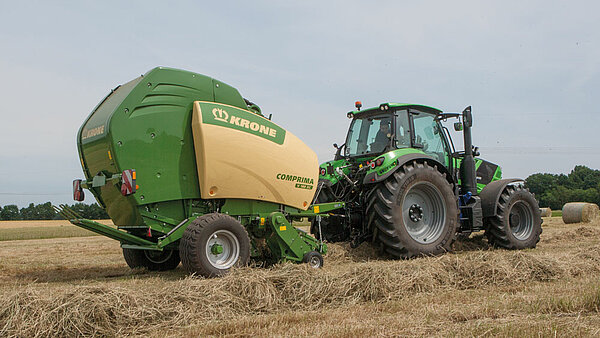

Comprima с вариабельной прессовальной камерой
Comprima с вариабельной прессовальной камерой
  • Рулонный пресс-подборщик - Comprima V 150 XC и V 180 XC
  • Комбинация пресс-подборщика с обматывающим устройством - Comprima CV 150 XC
  • Регулируемый бесступенчато диаметр рулона от 1,00 м до 1,80 м
  • Выгодый - протая конструкция
  • Острый - режущий аппарат XCut

Бескомпромиссная стабильность для жестких условий при длительной эксплуатации и высокая степень универсальности – это особые признаки Comprima V и CV от KRONE. На них может плавно регулироваться диаметр рулона от 1,00 м максимум до 1,80 м по отношению к различному прессуемому материалу, из которого спрессовываются рулоны, условиям эксплуатации и пожеланиям заказчиков.

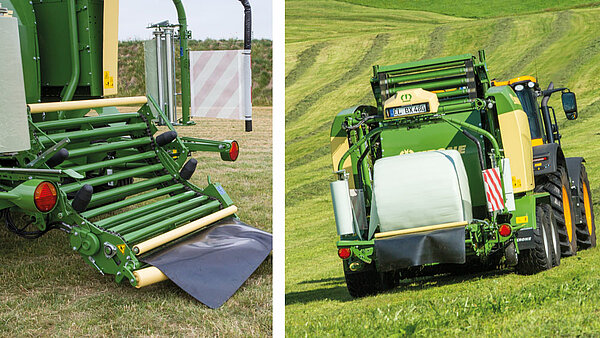

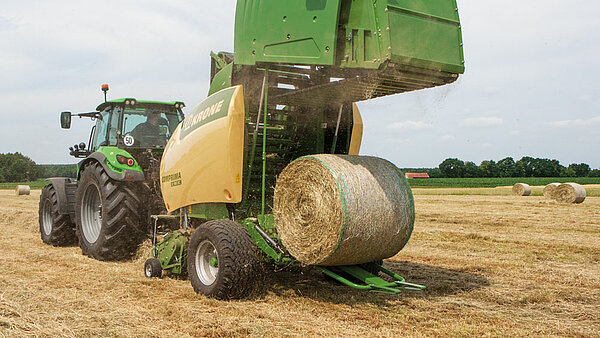

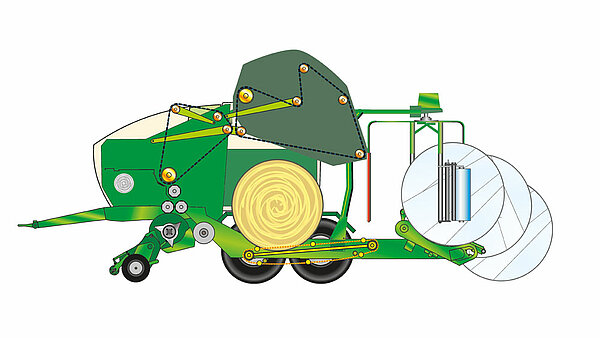

Передача рулона
Передача рулона

После того, как рулон обмотан сеткой, открывается задний клапан пресс-подборщика. Одновременно обмоточный стол наклоняется назад и укладывает уже обмотанный рулон посредством резинового артука на землю. Теперь передний рулон перемещается прочными направляющими планками, направляемыми справа и слева цепью, с передающего на обмоточный стол. Во время того как спереди продолжается прессование, сзади начинается процесс упаковки.

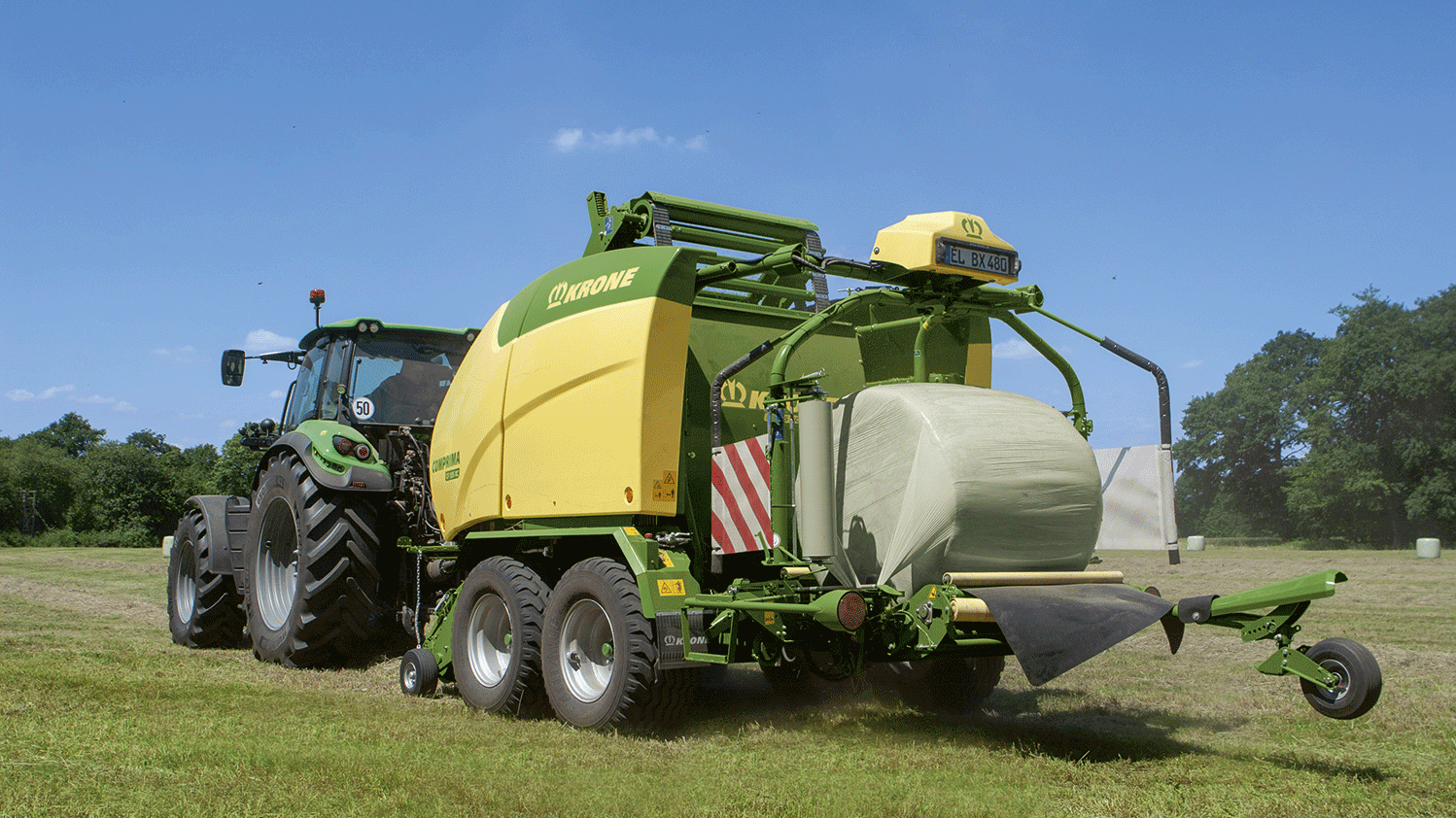

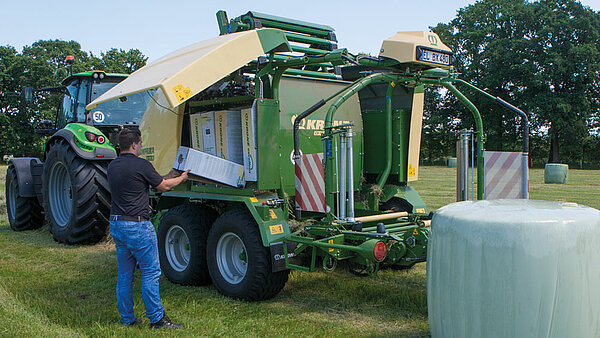

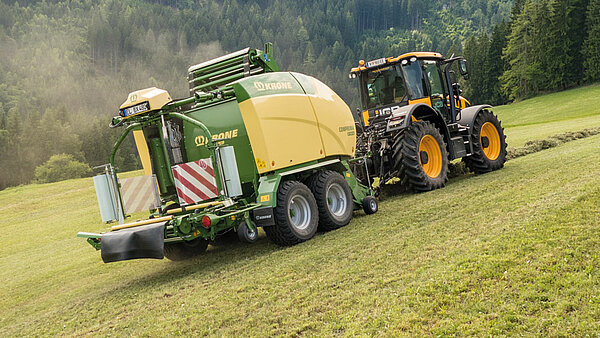

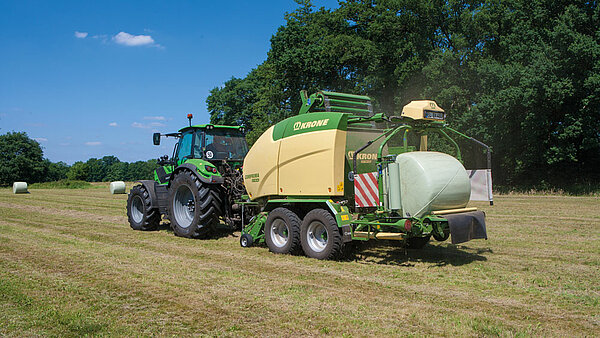

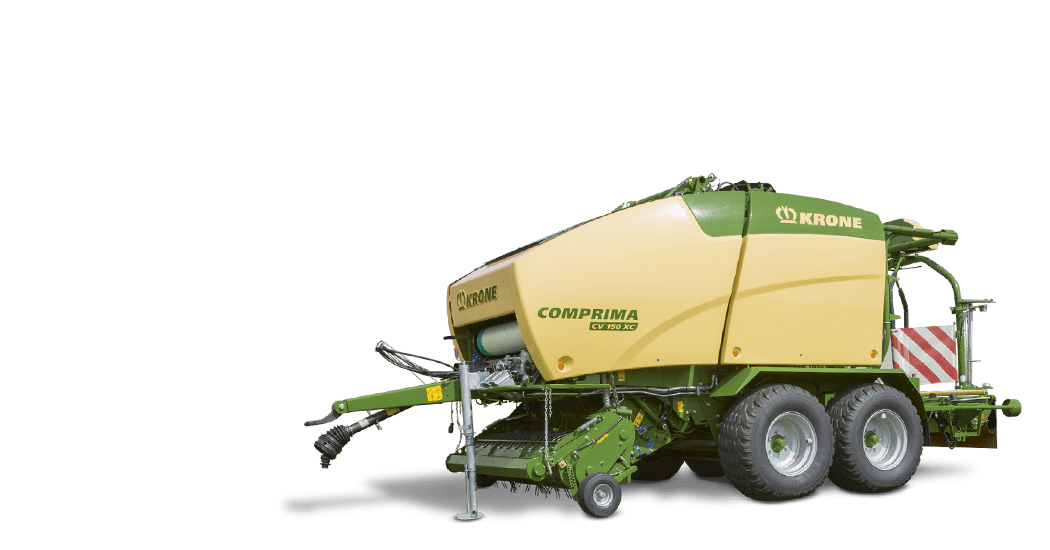

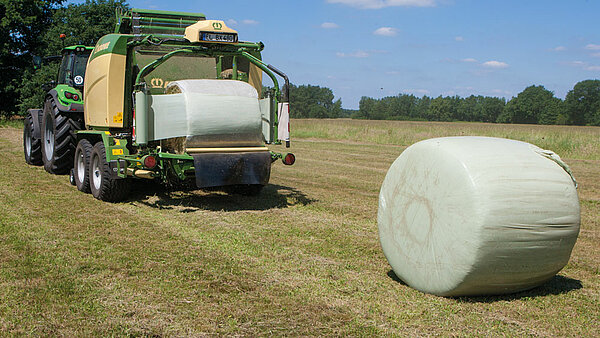

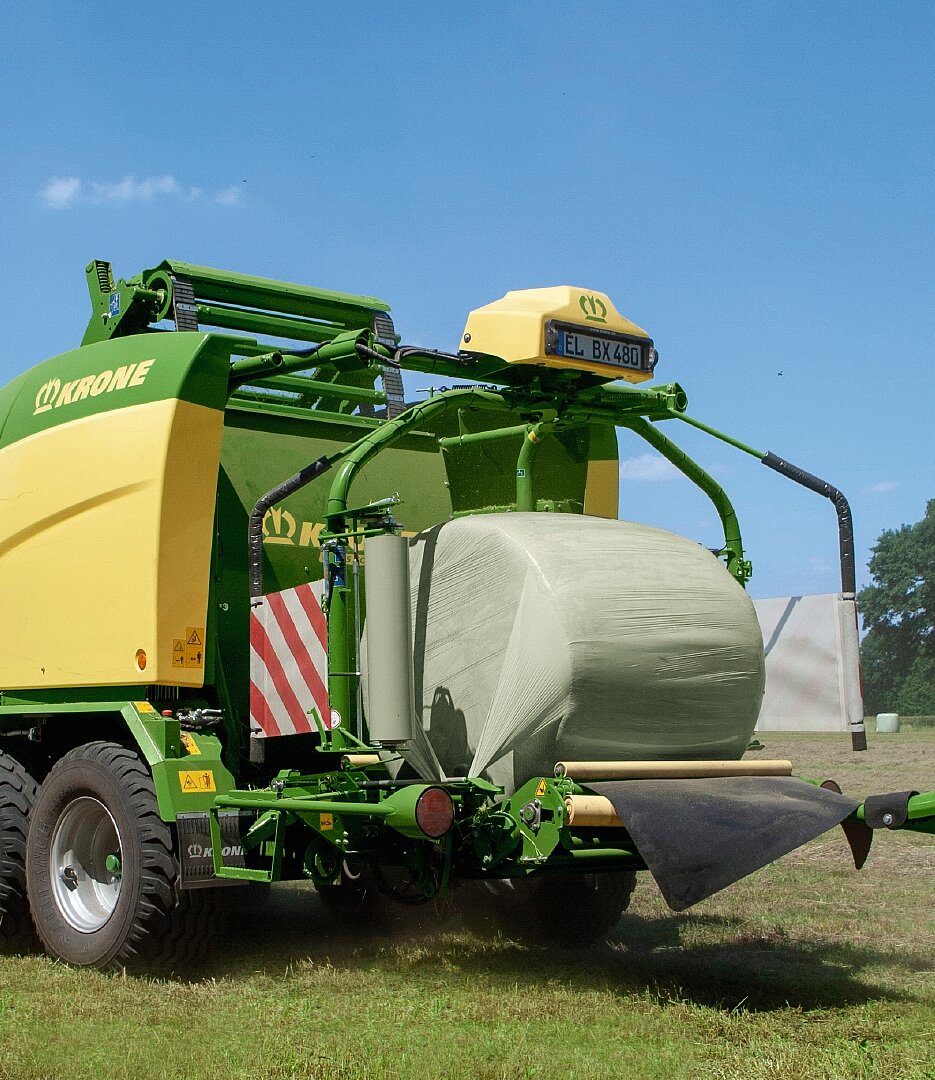

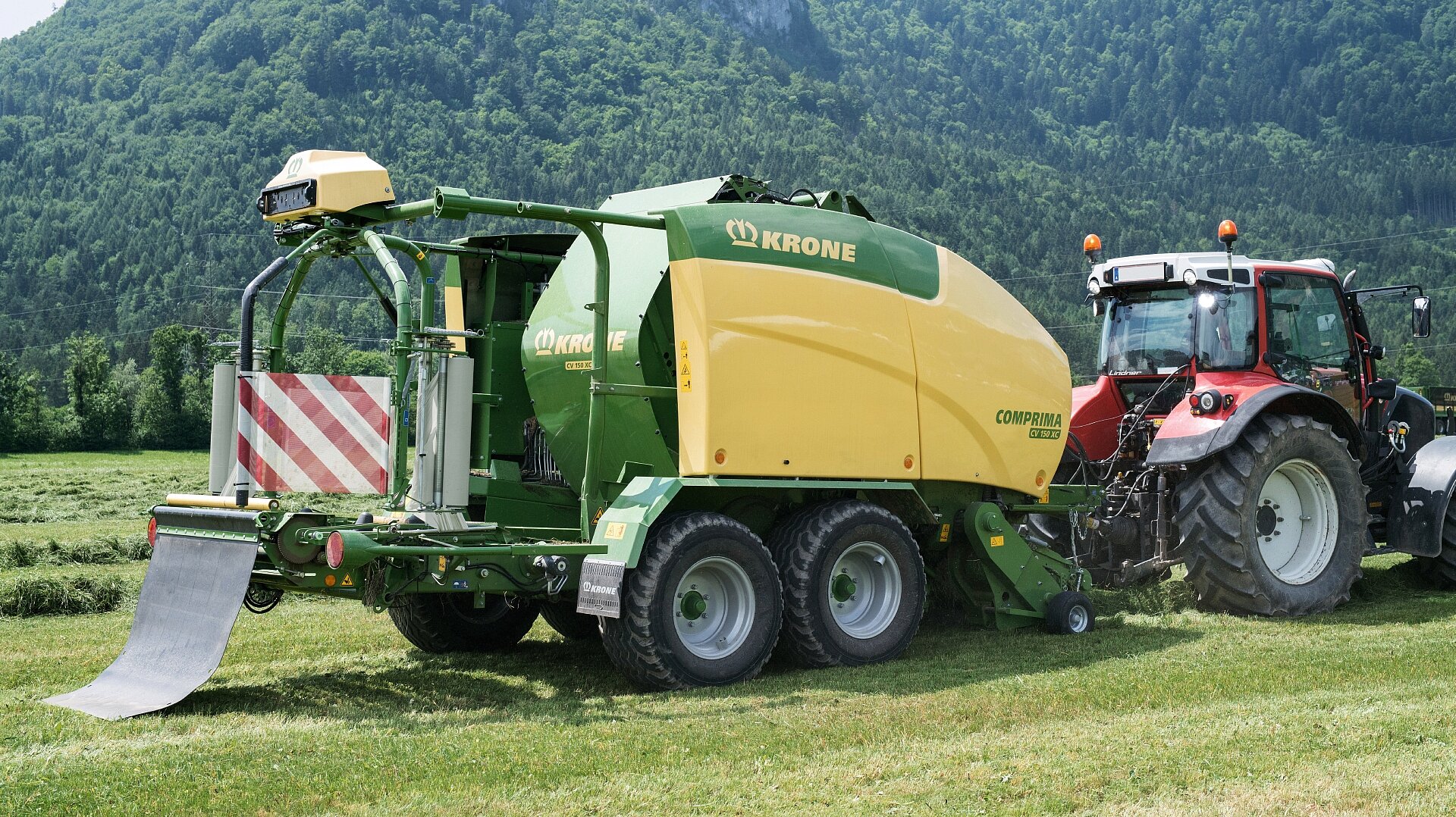

Вариабельная комбинация для прессования и упаковки рулонов Comprima CV
Вариабельная комбинация для прессования и упаковки рулонов Comprima CV

Comprima CV 150 XC оснащены высокопроизводительным двойным обматывающим устройством. Глубокое расположение и большие направляющие ролики обмоточного стола надежно проводят рулоны во время процесса упаковки даже при тяжелых условиях эксплуатации. Когда рулоны не упаковываются, Comprima CV 150 XC может укладывать рулоны также попарно.

Рулонные пресс-подборщики с вариабельньной прессовальной камерой Comprima V
Рулонные пресс-подборщики с вариабельньной прессовальной камерой Comprima V

Рулонные пресс-подборщики с вариабельньной прессовальной камерой Comprima V: на Comprima V 150 XC и V 180 XC с вариабельной прессовальной камерой механизатор может бесступенчато регулировать необходимый диаметр рулона на терминале управления в кабине трактора от 1,00 м до 1,50 м или 1,80 м. Благодаря этому имеется оснастка для любых условий эксплуатации. Рулоны меньшего размера применяются в большинстве случаев для сенажа, а большего размера для сена и соломы. В зависимости от заготавливаемого корма может уменьшаться плотность прессования в сердцевине рулона. Идеально для проветривания рулонов из сена.

Прессовальные камеры KRONE – константные, полу или полностью вариабельные
Прессовальные камеры KRONE – константные, полу или полностью вариабельные
  • Подходящее решение - оптимальная прессовальная камера для любого пожелания потребителя
  • Константная камера - фиксированный диаметр рулона 1,25 м
  • Полувариабельная - шесть различных диаметров рулона от 1,25 м до 1,50 м
  • Вариабельная - бесступенчато регулируемый диаметр рулона от 1,00 м до 1,50 м или 1,80 м

С константной, полувариабельной или вариабельной прессовальной камерой рулонные пресс-подборщики линейки Comprima находят наиболее универсальное применение и могут выполнить любое требование заказчиков.

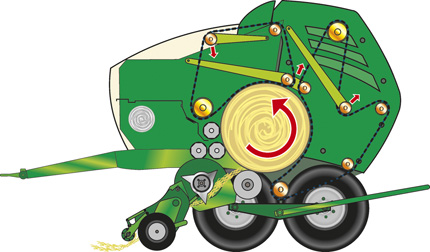

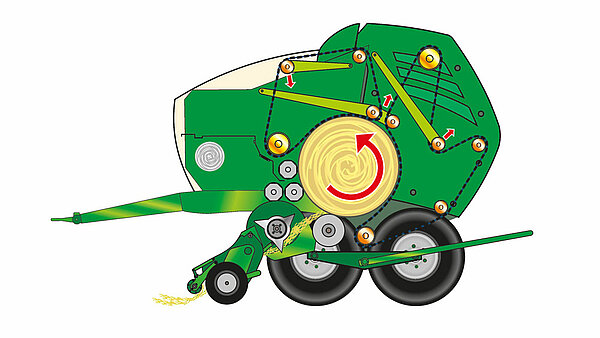

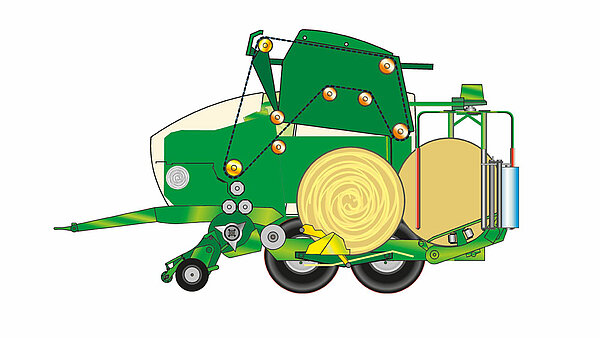

Принцип работы - «вариабельная»
Принцип работы - «вариабельная»
Принцип работы - «вариабельная»

Принцип работы - «вариабельная»: вариабельная прессовальная камера состоит из двух ременно-планчатых транспортеров. Они формуют собранную массу в рулоны установленного диаметра. Передний сдвоенный качающийся рычаг и задний натяжной кронштейн обеспечивают в комбинации с пружинами и гидравлическими цилиндрами прогрессивный рост давления прессования в зависимости от увеличения диаметра рулона. В результате этого во всем рулоне достигается чрезвычайная плотность.

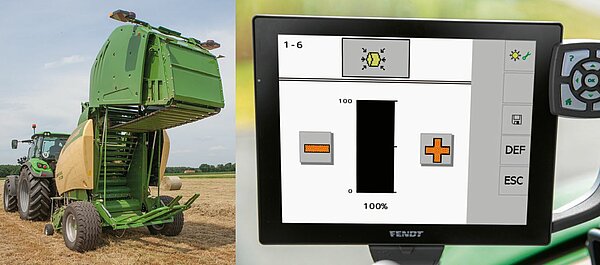

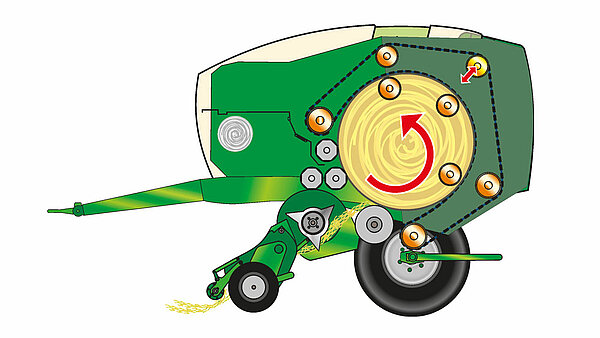

Уникальная система «полувариабельная» частично регулируемая
Уникальная система «полувариабельная» частично регулируемая

Уникальная система «полувариабельная» частично регулируемая: комбинация из верхнего рычага натяжения, амортизационной стойки и натяжной кинематики является важным компонентом этой прессовальной камеры. В процессе прессования верхний рычаг натяжения затягивается вниз в результате заполнения прессовальной камеры и предоставляет этим необходимое место для собираемой массы внутри прессовальной камеры. В результате простой перестановки крепежного пальца ограничивается ход рычага натяжения и тем самым регулируется диаметр рулона. Комбинация из амортизационной стойки и натяжной кинематики отвечает за высочайшую плотность прессования, как в сердцевине, так и в наружном слое рулона.

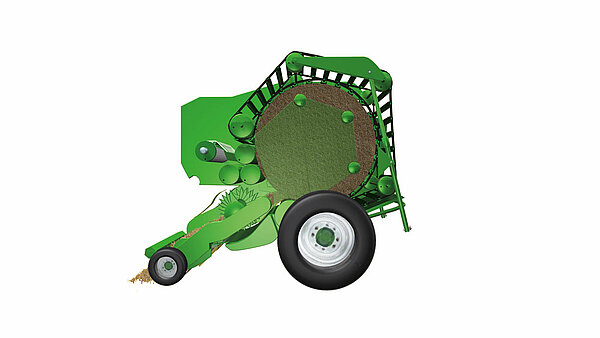

Принцип работы «константной камеры»
Принцип работы «константной камеры»

Принцип работы «константной камеры»: в начале заполнения прессовальная камера имеет немного «угловатую» форму. Возникающий в результате этого эффект сжатия способствует на этой фазе сильному уплотнению. С возрастанием уровня заполнения прессовальной камеры изменяется траектория движения ременно-планчатого транспортера на «круговую», и рулон достигает своего окончательного диаметра и заданной плотности.

Вариабельная прессовальная камера
Вариабельная прессовальная камера
Вариабельная прессовальная камера

Регулируемая прессовальная камера в Comprima V и CV бесступенчато спрессовывает рулоны диаметром от 1,00 до 1,50 или 1,80 м. Нажатием кнопки на терминале могут изменяться размеры рулонов. Давление прессования также можно изменять в трех различных зонах на терминале. Это позволяет простую и удобную адаптацию плотности рулонов к соответстующим условиям уборки урожая.

Полувариабельные прессовальные камеры
Полувариабельные прессовальные камеры

Comprima F и CF 155 работают с полувариабельной прессовальной камерой. Вы можете спрессовывать плотные рулоны стабильной формы с 5 см шагом от 1,25 м до 1,50 м. Их простая, наглядная конструкция делает данные пресс-подборщики особенно удобными для сервисного обслуживания. Она сводит к минимуму затраты на техобслуживание и расходы. Необходимый диаметр рулона устанавливается двумя крепежными пальцами. Плотность всего рулона можно также выбирать преселективно.

Константная камера
Константная камера

Comprima F 125 спрессовывают рулоны фиксированного диаметра 1,25 м. Как универсальные агрегаты они отличаются как в заготовке сенажа, сена, так и соломы, особенно плавным ходом, высочайшей производительностью прессования и впечатляющей плотностью рулонов.

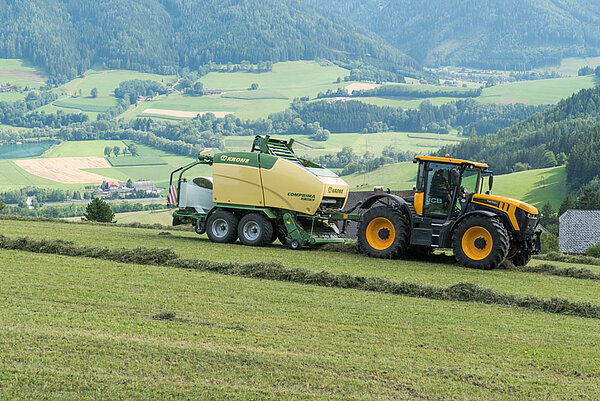

Варианты навески и ходовые части
Варианты навески и ходовые части
  • Регулируется - навеска со сцепной петлей или тягово-сцепным устройством
  • Адаптируется - одинарная или тандемная ось
  • Для любых условий эксплуатации - варианты шин

Быстрые переезды по дорогам, неровная территория, поверхности с малой несущей способностью и маневрирование на узком пространстве: это будничное применение Comprima. С двумя различными вариантами навески, с одинарной или тандемной осью, с пневматической тормозной системой и различными шинами все модели KRONE Comprima могут оптимально оснащаться для любых условий эксплуатации.

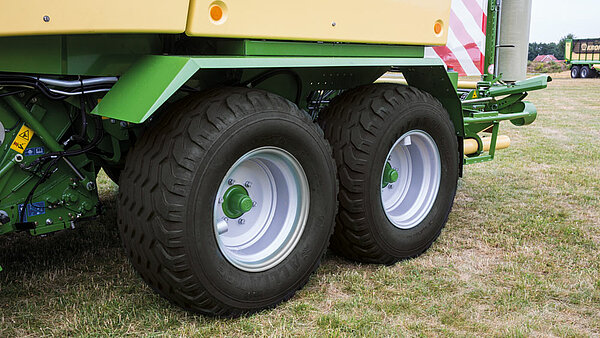

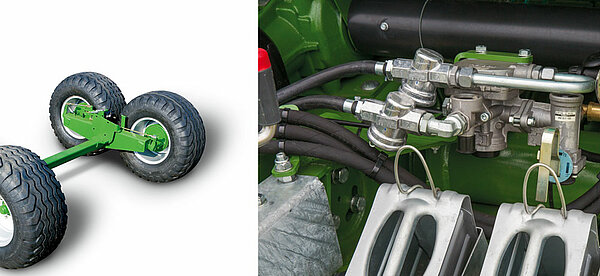

Тандемная ось
Тандемная ось

Комбинации пресс-подборщика с обматывающим устройством CF и CV являются серийными, а пресс-подборщики F и V комплектуются тандемной осью в виде опции. По сравнению с одинарной осью они обладают более высокой несущей способностью, более плавным ходом и лучшей устойчивостью на дороге. Благодаря ее большей опорной поверхности она щадит почву и образовывает меньше колей. Здесь на Ваш выбор также имеется 3 различных размера шин от 15.0/55-17 10 PR до 500/55-20.

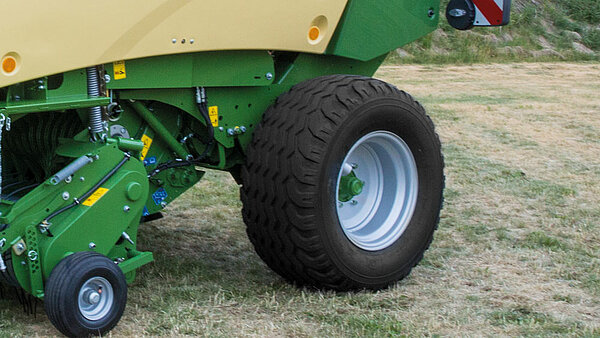

Одинарная ось
Одинарная ось

Одинарная ось применяется только на Comprima F и V. Ее можно комплектовать 3 вариантами шин, не наносящими вреда почве, различной ширины от 15.0/55-17 10 до 600/55 R 22.5.

Пневматическая тормозная система
Пневматическая тормозная система

Пневматическая тормозная система входит в базовую комплектацию как для одинарной оси, так и для тандемной. Экспортные модели могут оснащаться также гидравлическими тормозами.

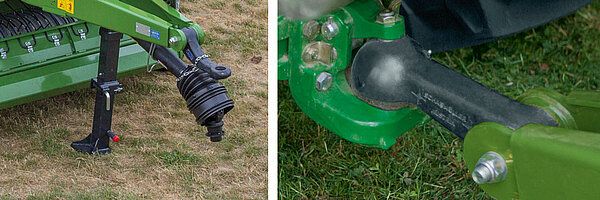

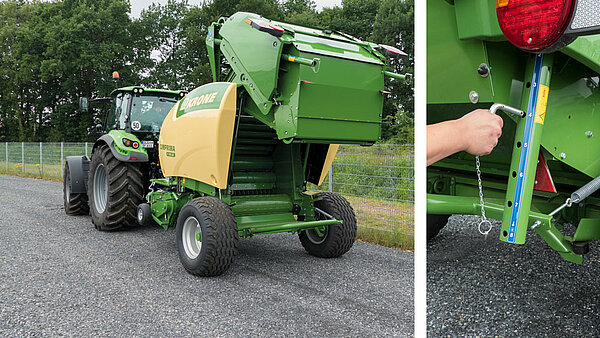

Навеска с помощью сцепной петли / Прицепное устройство со сцепным шаром
Навеска с помощью сцепной петли / Прицепное устройство со сцепным шаром

Серийно модели Comprima оснащены одной 40 мм сцепной петлей для верхней и нижней навески. Посредством регулировки в пазах дышло можно быстро подстраивать к различной высоте навески. В зависимости от страны можно выбрать еще три других варианта сцепных петель. В качестве альтернативы Comprima могут оснащаться одним тягово-сцепным устройством со сцепным шаром 80 для нижней навески. Они предлагают высокий комфорт движения, повышают маневренность и минимизируют износ.

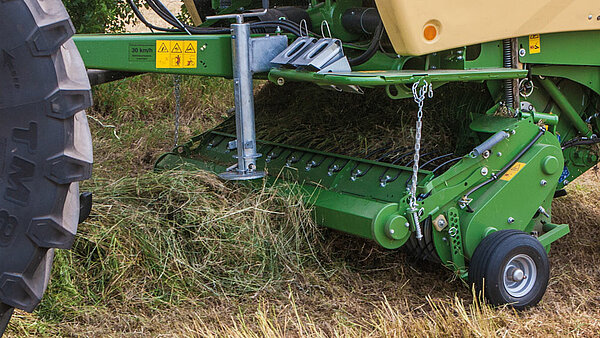

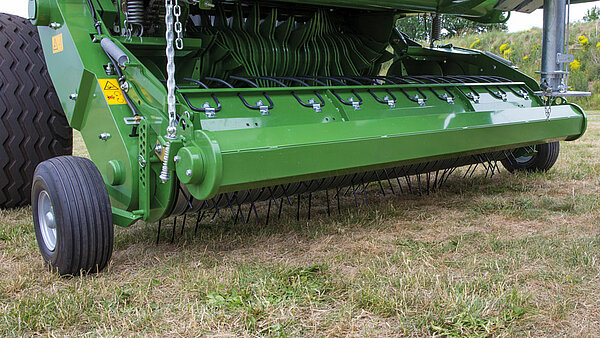

Подборщик ­KRONE EasyFlow
Подборщик ­KRONE EasyFlow
  • Надежно - двойные зубья толщиной 6 мм с большим диаметром витков
  • Гармонично - волнообразно расположенные ряды зубьев для равномерного подбора
    растительной массы
  • Чисто - очень широкий подборщик для чистого, полного подбора растительной массы
  • Просто - благодаря отказу от направляющей беговой дорожки – меньше подвижных деталей,
    плавный ход и минимальные затраты на обслуживание

Подборщик EasyFlow с боковой маятниковой навеской известен тем, что он даже в тяжелых условиях и при высоком рабочем темпе полностью подбирает растительную массу. Кроме того, он отличается прочностью при эксплуатации, так как он сконструирован с небольшим количеством движущихся частей.

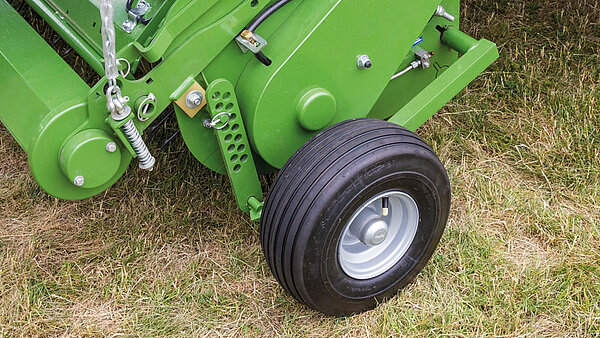

Копирующие колеса
Копирующие колеса

EasyFlow ведут два боковых копирующих колеса. Необходимая рабочая высота подборщика регулируется без инструментов на рейке с отверстиями.

Прижимной валец
Прижимной валец

Прижимной валец помогает работе подборщика. Он прощупывает высоту валка и подготавливает его для чистого подбора подборщиком. Простая регулировка высоты позволяет быстро адаптироваться под вид собираемой растительной массы, к объему валка и рабочей скорости.

Хорошо без направляющей беговой дорожки
Хорошо без направляющей беговой дорожки

Благодаря EasyFlow компания KRONE приняла хорошее решение, убрав управление зубьями направляющей беговой дорожкой. Вместо большого количества подвижных, подлежащих износу узлов контактные сегменты специальной формы просто и очень эффективно обеспечивают неизменно правильный угол атаки и идеальную рабочую длину зубьев.

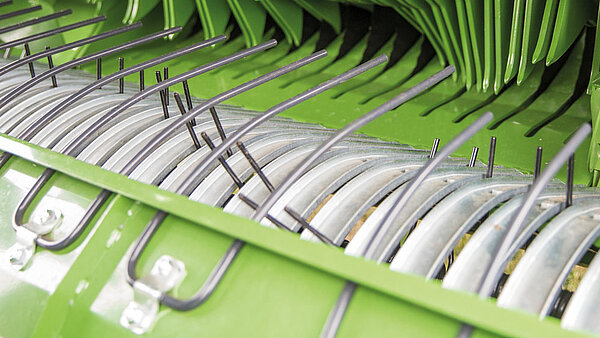

Двойные зубья
Двойные зубья

6 мм диаметр зубьев и широкие радиусы витков придают зубьям особенную прочность и износоустойчивость. Они расположены на подборщике W-образно на расстоянии 55 мм. Так можно избежать пиковых усилий, так как зубья никогда не задействуются одновременно. В результате этого поток собираемой культуры по всей рабочей ширине захвата распределяется всегда очень равномерно, даже при тяжелой кормовой массе, на склонах и поворотах.

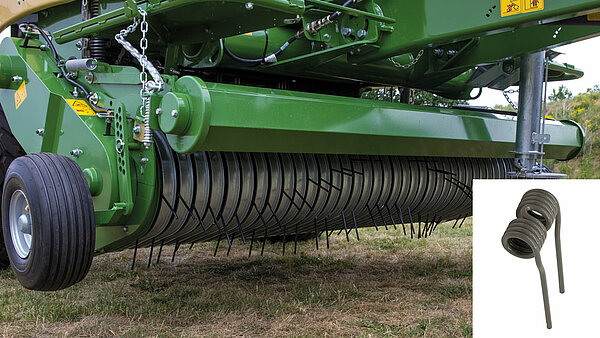

Подборщик EasyFlow
Подборщик EasyFlow

Благодаря своей рабочей ширине захвата 2,15 м (в соответствии с DIN 11220) подборщик EasyFlow обладает крайне высокой производительностью. Он превосходно подбирает широкие валки и направляет на подающий ротор особенно равномерно. Кроме того, благодаря большой рабочей ширине захвата во время прессования предотвращается прохождение резких поворотов. С помощью механизма, снимающего нагрузку с пружин, и маятниковой навеске EasyFlow может копировать даже большие неровности рельефа почвы.

Подающий ротор KRONE | Режущий аппарат KRONE XCut
Подающий ротор KRONE | Режущий аппарат KRONE XCut
  • Производительность – Большой диаметр
  • Плавность – Спирально расположенные ряды зубьев
  • Равномерность – Бесперебойная подача подбираемой культуры
  • Острота – Лучшее качество резания

Подающий и режущий ротор режущего аппарата XCut отличаются высокой производительностью подачи, плавным ходом и надежностью. Кроме того, XCut обеспечивает великолепное качество резки. Все пресс-подборщики Comprima серийно оснащены опускаемым днищем подающего или режущего ротора.

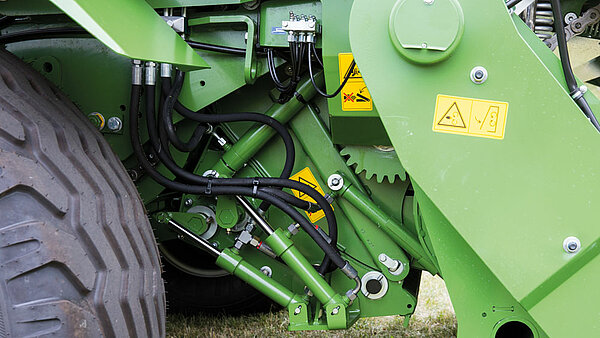

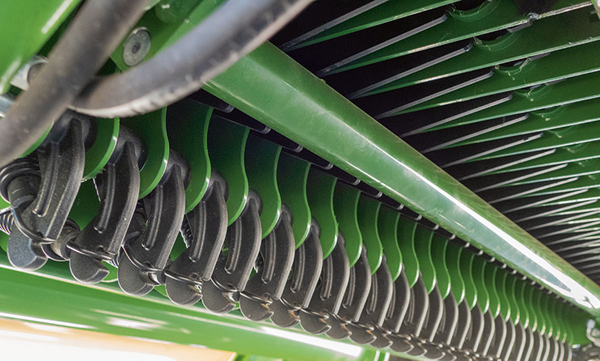

Гидравлическое устройство переключения групп ножей
Гидравлическое устройство переключения групп ножей

Опциональное гидравлическое устройство переключения ножей по группам обслуживается с сиденья трактора. Его эксплуатация значительно снижает затраты времени на изменение длины измельчения.

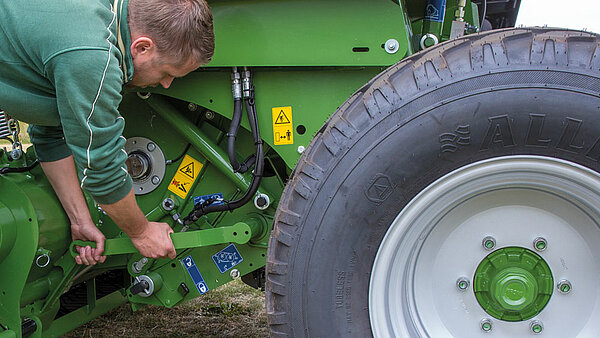

Ручное устройство переключения групп ножей
Ручное устройство переключения групп ножей

Ручное переключение групп ножей производится посредством длинного рычага с легким управлением. Отключение половины комплекта ножей удваивает длину измельчения, отвод всех ножей заканчивает процесс резания.

Расстояние между ножами
Расстояние между ножами

В зависимости от необходимой для растительной массы длины измельчения режущий аппарат XCut оснащается ножевой кассетой для максимум 17 или 26 ножей. С 8, 9 или 17 ножами достигается теоретическая длина резки 128 или 64 мм. При 13 или 26 ножах - 84 или 42 мм.

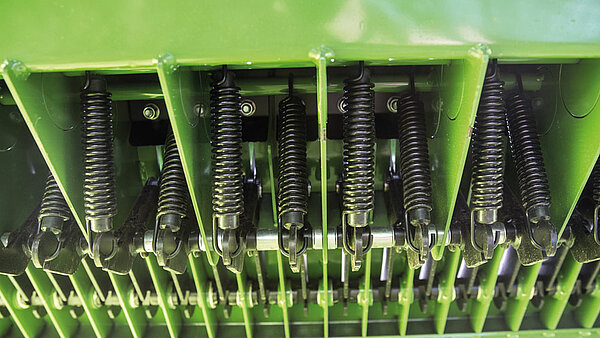

Индивидуальная защита ножей
Индивидуальная защита ножей

Пружинные защитные элементы защищают ножи от повреждений. При контакте с посторонними предметами каждый нож может отдельно опускаться, а затем автоматически возвращаться в свою исходную позицию. Это способствует одинаково высокому качеству среза.

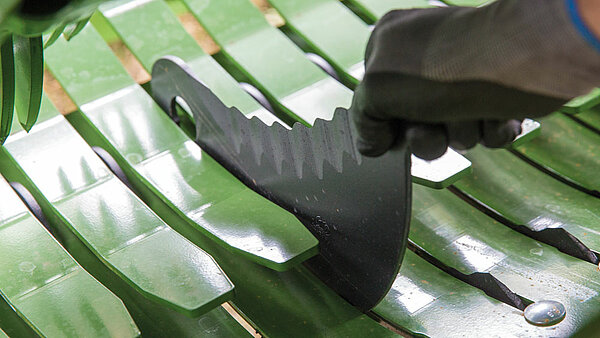

Замена ножей
Замена ножей

Установка и демонтаж ножей производится при полностью опущенном днище устройства с ножами. Для снятия блокировки с ножей одновременно и централизовано разгружаются все пружины индивидуальной защиты ножей. Ножи удобно вынимаются по направлению вверх.

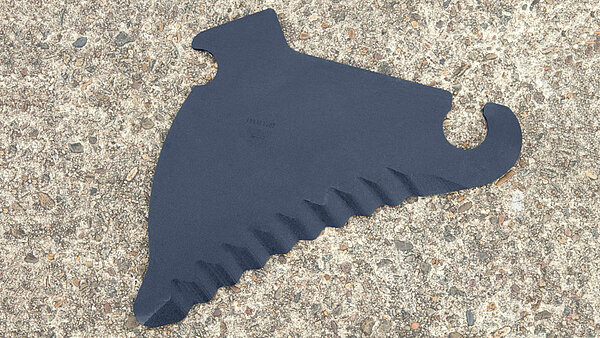

Ножи
Ножи

Ножи работают благодаря своим длинным, наклоненным режущим сегментам и протягивающему резанию с особенной экономией усилия. Благодаря волнистой заточке режущих сегментов любые виды кормовой массы режутся очень точно, а ножи остаются заточенными дольше. Все ножи кассеты имеют одинаковую конструкцию и могут заменять друг друга.

Подающий канал
Подающий канал

Если подающий канал забился при тяжелых условиях, то опускается только ножевая кассета или подающее днище гидравлической системой. При оснастке гидравлическим устройством переключения ножей по группам, автоматически выдвигаются также ножи. Это создает дополнительное свободное пространство и собранная растительная масса сразу может проходить без затруднений.

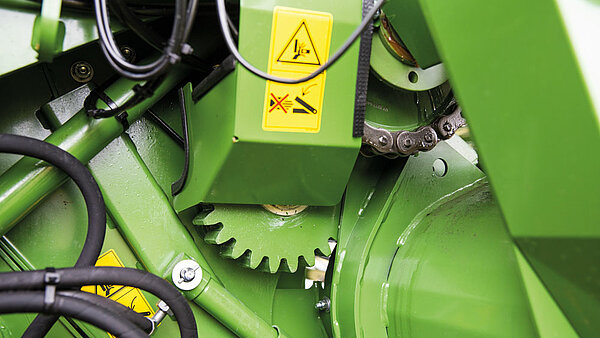

Привод
Привод

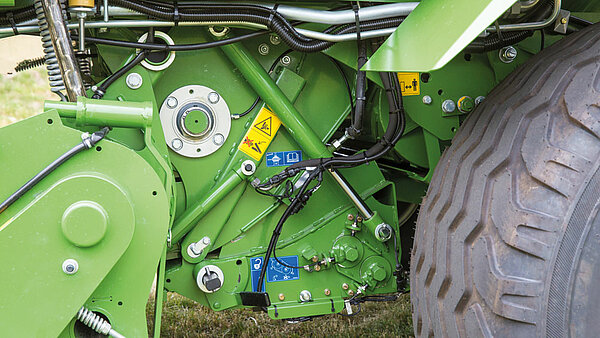

Большие цилиндрические шестерни приводят в действие режущий ротор. Они выдерживают высочайшие нагрузки. Ротор работает также при неравномерно сформированных валках особенно равномерно и надежно.

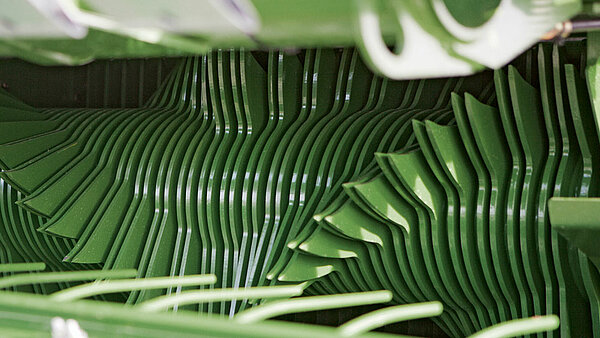

Качество среза
Качество среза

Двойные зубья ротора непрерывно затягивают заготавливаемую массу через ряды ножей. Зубья ротора проходят плотно рядом с ножами. Так обеспечивается то, что стебли не проходят неизмельченными мимо ножей. Этот принудительный срез отличается точностью и требует небольших затрат энергии.

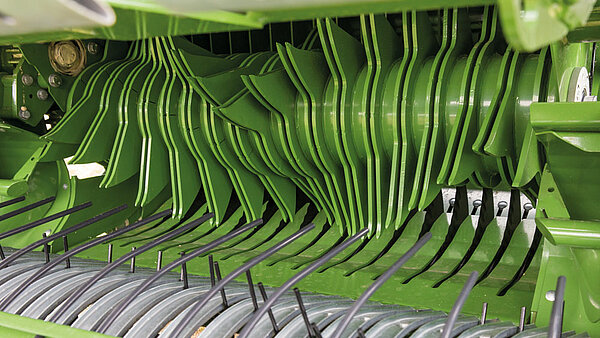

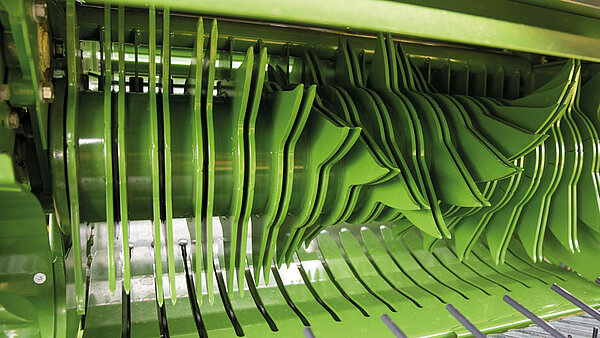

Режущий ротор
Режущий ротор

Со своими 3 рядами зубьев и большим диаметром (53 см) ротор XCut обладает высочайшей производительностью. Он направляет и режет не только непрерывно и точно, но и распределяет растительную массу также равномерно по всей ширине канала вплоть до крайней зоны. Это способствует созданию особенно прочных краев рулона.

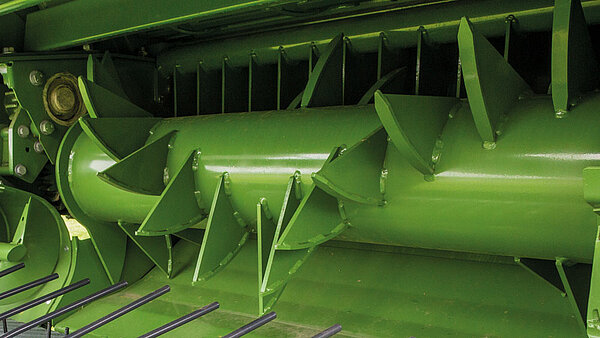

Подающий ротор
Подающий ротор

Благодаря своему диаметру 53 см и обоим V-образно расположенным рядам зубьев подающий ротор KRONE обладает высочайшей производительностью и надежностью. Кроме того, он убеждает очень равномерной подачей растительной массы в прессовальную камеру.

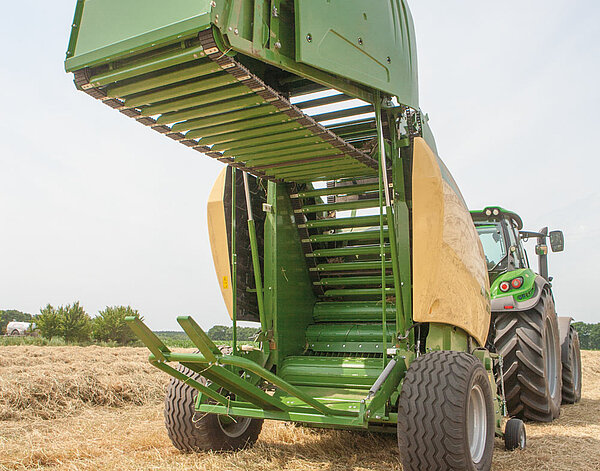

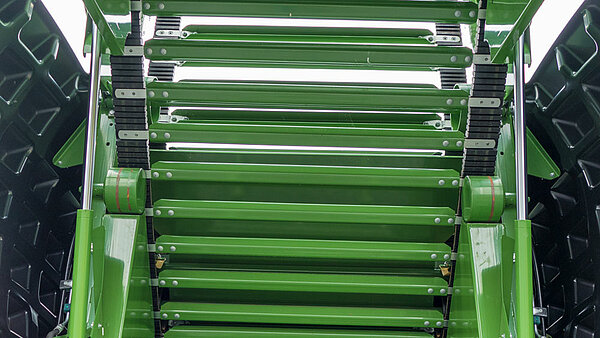

Ременно-планчатый транспортер KRONE NovoGrip
Ременно-планчатый транспортер KRONE NovoGrip
  • Стабильность - чрезвычайно прочная модель
  • Прочность - высочайшая плотность прессования
  • Плавность - равномерный, спокойный ход
  • Легкий ход - небольшая рекомендуемая мощность трактора
  • Быстрота - совершенно не требуется техобслуживания

NovoGrip: это бесконечный ременно-планчатый транспортер, который формирует заготавливаемый материал в крепкие, устойчивой формы рулоны. NovoGrip имеет повышенный срок эксплуатации, работает убедительно даже в самом тяжелом сенаже и в то же время обладает чрезвычайной долговечностью.

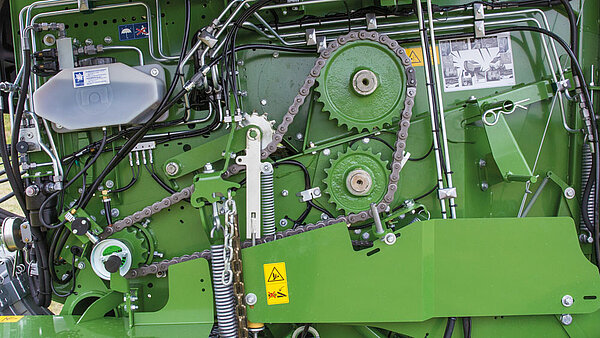

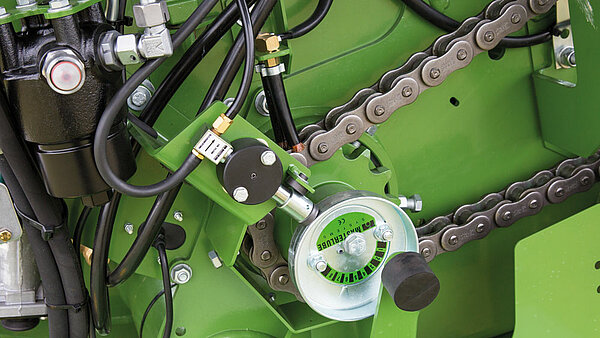

Привод
Привод

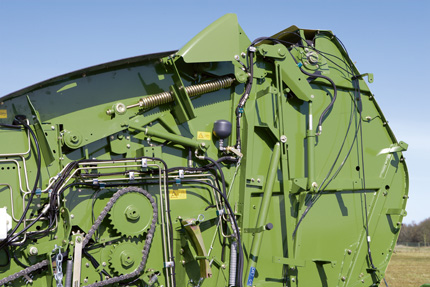

Прочные приводные цепи выдерживают все нагрузки. Пружинные поддерживающие механизмы снижают расходы на техобслуживание и повышают срок службы цепей.

Приводные и направляющие ролики
Приводные и направляющие ролики

Привод и ведение ременно-планчатого транспортера NovoGrip производится посредством больших, широких направляющих и приводных роликов. Они гарантируют высочайшую нагрузочную способность и срок службы.

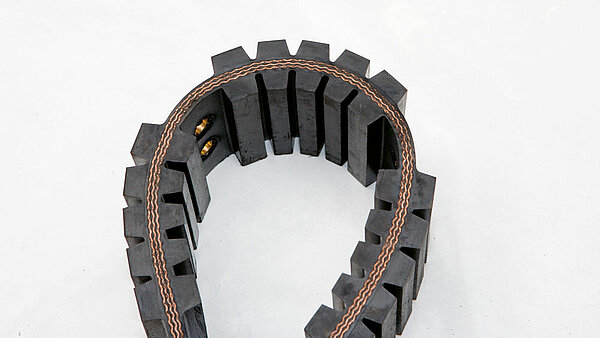

Ремни NovoGrip
Ремни NovoGrip

Ремни NovoGrip имеют центральный слой, состоящий из трех особенно прочных на разрыв армированных полимерным материалом слоев, из которых два толстых резиновых слоя с толстым профилем вулканизированы. Эта структура делает ремни особенно эластичными и в то же время прочными и долговечными.

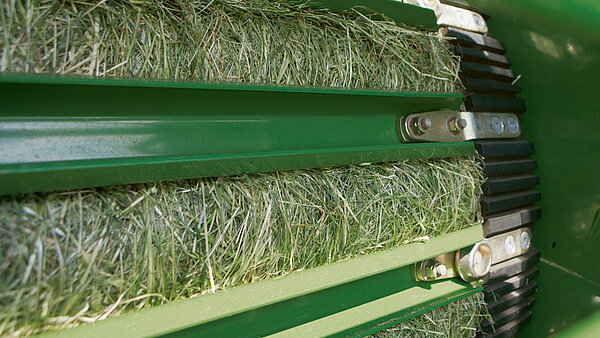

NovoGrip – ремни и профильные рейки
NovoGrip – ремни и профильные рейки

Прочные, бесконечные вращающиеся армированные тканью резиновые транспортерные ленты с металлическими поперечными планками добиваются высочайшей плотности прессования. Благодаря высокому натяжению лент обеспечивается также надежная, динамичная передача приводной мощности. Крепления планок защищены резиновым профилем ремня. Надежное резьбовое крепление планок на ремнях находится во втулках.

Ременно-планчатый транспортер NovoGrip
Ременно-планчатый транспортер NovoGrip

Ременно-планчатый транспортер NovoGrip работает благодаря своей особой конструкции одинаково надежно со всеми прессуемыми культурами, с соломой и сеном, подвяленным или влажным сенажом. NovoGrip не наносит вреда заготавливаемой растительной массе и обеспечивает благодаря зубьям поперечных реек высочайшую плотность прессования рулонов и надежный эффект привода.

Вязальное устройство KRONE
Вязальное устройство KRONE
  • Регулируемо - для обмотки сеткой или пленкой
  • Надежно - короткий ход связывающего материала до рулона
  • Обозримо - во время прессования хорошо просматривается водителем
  • Комфортно - автоматический запуск связывания

Независимо от того, сетка или пленка, вязальное устройство Comprima работает особенно надежно в эксплуатации и обслуживается просто и удобно.

Рулоны стабильной формы
Рулоны стабильной формы

Натяжитель материала для обмотки и растягивающий бугель обеспечивают прочное и сплошное обматывание рулона.

Чистый срез
Чистый срез

Нож режет по всей ширине вязального устройства. После пуска нож проворачивается в находящийся под натяжением обматывающий материал и чисто его разрезает.

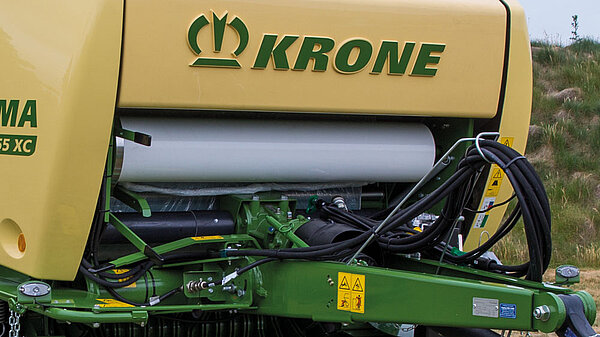

Полная ширина
Полная ширина

Независимо от того, сетка или пленка, вязальное устройство работает по всей ширине рулона вплоть до краев. Это может сэкономить время и материал. Чтобы защитить рулон от погодних условий, пленка или сетка натягивается по краям рулона.

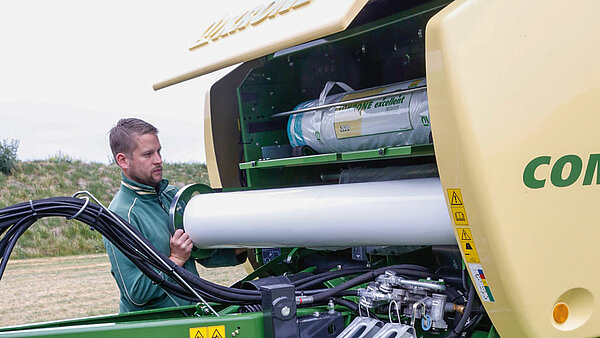

Заправка
Заправка

Вязальное устройство, в дополнительной комплектации со светодиодным освещением, полностью находится в поле зрения механизатора. Во время работы в любой момент имеется хороший обзор. При заправке связывающего материала Вы находитесь в удобном положении перед машиной. Рулон надвигается на выдвинутый захватывающий вал, а затем направляется в вязальное устройство. Над ним находится одно отделение для хранения двух дополнительных рулонов связывающего материала.

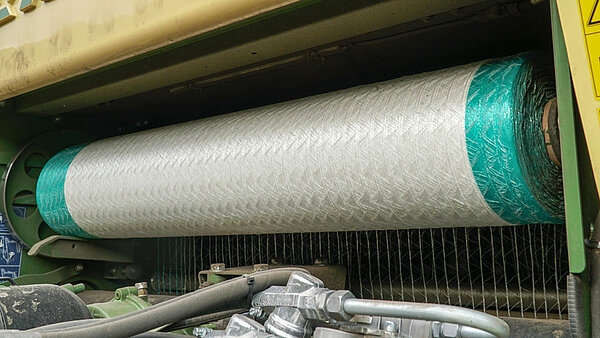

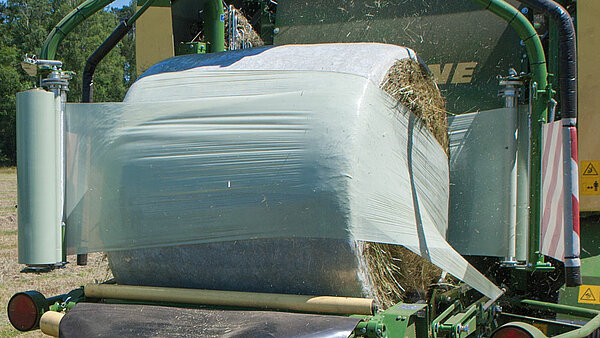

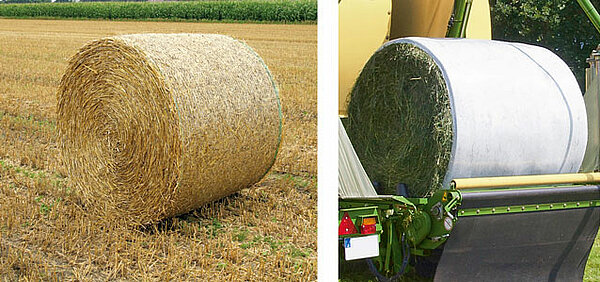

Обмотка сеткой и пленкой
Обмотка сеткой и пленкой

Наряду с серийной обмоткой сеткой предлагается также опция – обмотка пленкой. Обматывание рулонов стретч-пленкой шириной 1,28 м с одной клейкой стороной повышает качество сенажа. По сравнению с обмоткой сеткой наружные слои рулона уплотняются сильнее, снижается проникание воздуха и упрощается раскрытие рулона.

Обматывающее устройство KRONE
Обматывающее устройство KRONE
  • Быстро - благодаря высокопроизводительному двойному обматывающему устройству
  • Функционально - надежный привод рулона на столе для упаковки
  • Чисто - точное разрезание пленки активным ножом
  • Надежно - широкое перекрытие слоев при обмотке

Устройство для упаковки пленкой Comprima всегда работает даже в самых тяжелых условиях и на склонах быстро и надежно.

Попарная укладка рулонов
Попарная укладка рулонов

Если рулоны не должны обматываться, то обмоточный стол может использоваться также для парной укладки. Это ощутимо снижает временные затраты по уборке поля.

Фартук и переворачиватель для рулонов
Фартук и переворачиватель для рулонов

Серийный фартук для рулонов защищает рулон от повреждений пленки при укладке на землю. Переворачиватель рулонов, входящий в дополнительную комплектацию, устанавливает щадяще рулон вертикально на торцевую сторону. Если переворачиватель не требуется, то его не нужно демонтировать. Он просто и компактно складывается на обмоточном столе.

Отделения для пленки
Отделения для пленки

Сбоку располагаются два больших отделения для пленки на 10 рулонов. Они защищают от влаги и пыли, и могут дополнительно укомплектовываться мощным светодиодным рабочим освещением. Поворотные держатели рулонов пленки облегчают установку и вынимание.

Ножи для пленки
Ножи для пленки

Ножи для пленки особенно надежны в эксплуатации. Как только обмоточный стол начинает опрокидывать рулон, зубцы обоих ножей для пленки входят в правое и левое полотно пленки. При укладке рулона пленки чисто открывается по линии перфорации.

Ширина пленки и слои обмотки
Ширина пленки и слои обмотки

Обматывающее устройство может эксплуатироваться с пленками шириной 75 см и 50 см. Переналадка на другую ширину пленки производится очень просто. Количество слоев при обмотке (4, 6, 8 или 10) преселективно устанавливается на терминале управления. Независимо от того, какой используется вариант: широкое перекрытие слоев пленки при обмотке обеспечивается всегда. Интегрированное распознавание разрыва пленки работает особенно надежно благодаря бесконтактным датчикам.

Обмоточный стол
Обмоточный стол

Обмоточный стол Comprima оснащен большими, размещенными сбоку направляющими роликами и большим углублением. Таким образом, рулоны при обматывании или подаче на обмоточный стол имеют идеальную боковую поддержку, что оказывает оптимальный эффект при работе на склонах.

Удобство сервисного обслуживания KRONE
Удобство сервисного обслуживания KRONE
  • Эффективно – Лучший доступ для упрощения обслуживания
  • Автоматически – Центральная смазка приводных цепей
  • Быстро – Центральные смазочные рейки
  • Надежно – Автоматическое натяжение цепей

Пресс-подборщик Comprima рассчитан не только на высокую производительность и плотность прессования, но впечатляет также своей понятной конструкцией и показательным доступом. Поэтому он чрезвычайно удобен для сервисного и технического обслуживания. Смазочные рейки и автоматическая смазка цепей снижают временные затраты до минимума.

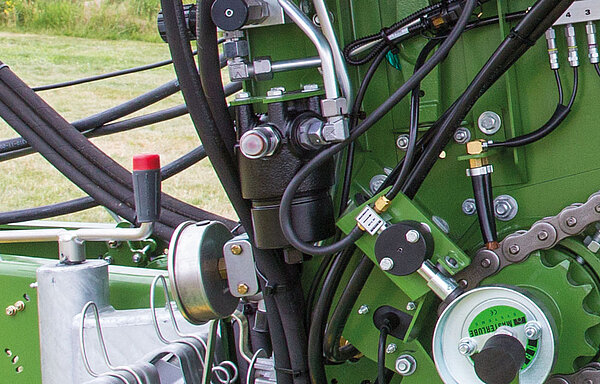

Гидравлический масляный фильтр
Гидравлический масляный фильтр

Для обеспечения особенно высокой эксплуатационной надежности перед гидравлической системой моделей Comprima V, CF и CV установлен масляный фильтр с оптическим индикатором загрязнения.

Смазочные рейки
Смазочные рейки

Все точки смазки объединены в наглядных смазочных рейках, доступ к которым не составит трудностей. Это экономит время и повышает комфорт.

Автоматическая смазка цепей
Автоматическая смазка цепей

Централизованная смазка цепи с помощью эксцентрикового насоса и большой емкости (7 л) снижает затраты на техническое обслуживание. Она делает Comprima еще более функциональным и экономичным. Необходимое количество подаваемой смазки устанавливается на насосе.

Боковой привод
Боковой привод

Благодаря большому диаметру шестерен приводная цепь направляется особенно щадяще. Вместе с автоматическим натяжителем цепи они значительно снижают износ и тем самым затраты на сервис и сопутствующие расходы.

Терминалы управления KRONE
Терминалы управления KRONE
  • Универсальные – Терминалы для любых пожеланий клиента
  • Комфортные – Хороший обзор, удобство обслуживания
  • Совместимые – С ISOBUS для терминала трактора
  • Прогрессивно – Оптимизированное управление

Имеется выбор между тремя терминалами управления ­KRONE для различных поставленных задач. Она упрощает, улучшает и ускоряет работу с рулонными пресс-подборщиками Comprima. Так прессование доставляет настоящее удовольствие.

TIM (Tractor Implement Management)
TIM (Tractor Implement Management)

Использование TIM делает управление Comprima еще проще и быстрее. Также некоторые функции трактора управляются теперь посредством бортовой электроники Comprima. Когда необходимый размер рулона достигнут, то система управления трактором TIM останавливает трактор, запускает процесс обвязки, открывает и закрывает заднюю крышку канала прессования.

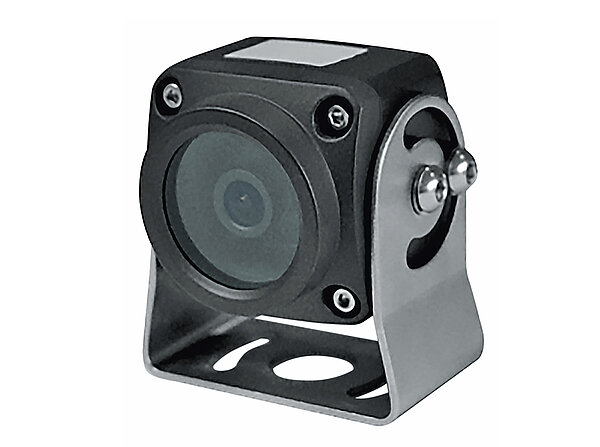

Система камер
Система камер

С помощью одной камеры можно контролировать как функцию, так и окружающее пространство вокруг машины. Это повышает как простоту использования, так и безопасность движения машины. Изображение с камеры может отображаться на отдельном экране или на терминале CCI.

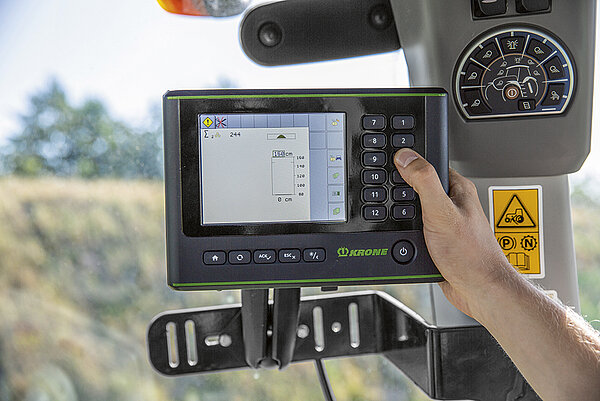

Терминал управления DS 500
Терминал управления DS 500

Для машин без обмотчиков имеется терминал управления DS 500. Он очень просто управляется посредством своего 5,7" цветного сенсорного дисплея или двенадцати функциональных клавиш, а также поворотного регулятора.

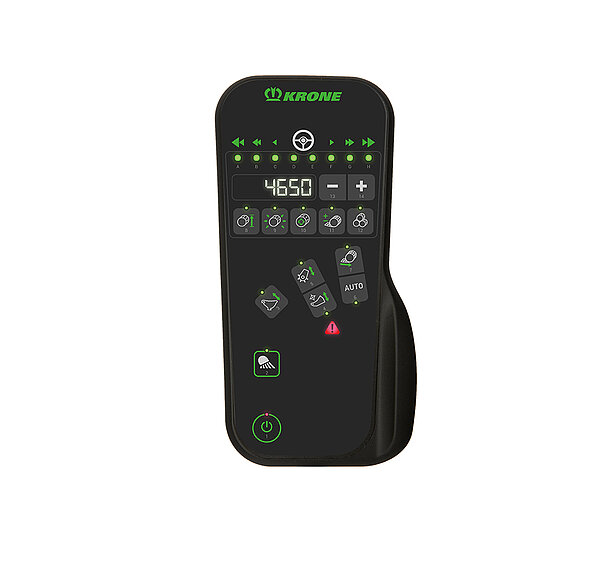

Блок управления DS 100
Блок управления DS 100

С помощью пульта управления DS 100 все функции пресса Comprima без обмотчиков, можно удобно выбрать одним нажатием кнопки. Интуитивно понятное размещение позволяет управление без визуального контакта. Таким образом водитель может сконцентрировать все свое внимание на машине.

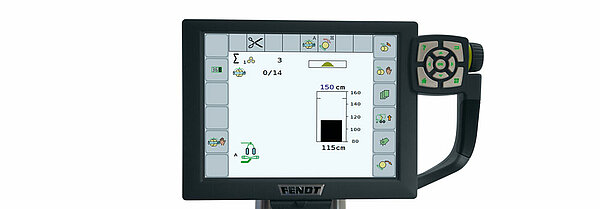

Терминалы управления трактора
Терминалы управления трактора

Если терминал управления совместим с ISOBUS, то с его помощью можно напрямую управлять бортовой электроникой на Comprima. Один дополнительный терминал больше не потребуется, что улучшит панорамный обзор для механизатора.

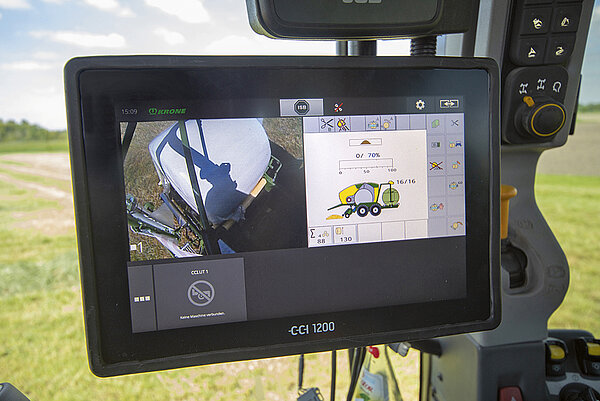

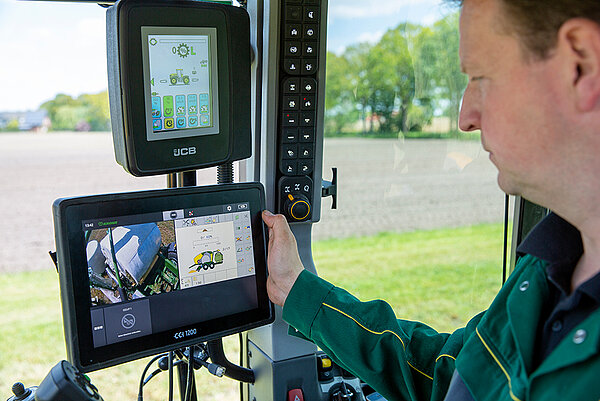

Терминал управления CCI 800 и CCI 1200
Терминал управления CCI 800 и CCI 1200

Терминал управления CCI 800 и CCI 1200 имеют 8" а также 12" цветной дисплей с сенсорной функцией управления. На дисплее могут отображаться рядом управление машины и изображение с камер. Оба терминала совместимы с ISOBUS и подготовлены для эксплуатации с другими машинами.

Модели

Comprima
Comprima F 125 Comprima F 155 Comprima V 150
Вид Рулонные пресс-подборщики Рулонные пресс-подборщики Рулонные пресс-подборщики конфигурировать
Размер тюка (м, Ø x Ш) 1.25 x 1.20 1.25 - 1.50 x 1.20 1.00 - 1.50 x 1.20 конфигурировать
Пресс-камера константная Полувариабельная вариабельная конфигурировать
Размеры машины (м, длина x ширина x высота) 4.70 x 2.61 x 2.65 4.70 x 2.61 x 3.15 4.99 x 2.61 x 2.99 конфигурировать
Вязка сеткой Серия Серия Серия конфигурировать
Вязка пленкой опция опция опция конфигурировать
Рабочая ширина подборщика (м) 2.15 2.15 2.15 конфигурировать
Потребляемая мощность (кВт/л.с.) 48 / 65 51 / 70 51 / 70 конфигурировать
конфигурировать конфигурировать конфигурировать

Модели

Comprima XC
Comprima F 125 XC Comprima V 150 XC Comprima CV 150 XC Comprima F 155 XC Comprima CF 155 XC Comprima V 210 XC
Вид Рулонные пресс-подборщики Рулонные пресс-подборщики Рулонный пресс-подборщик с обмотчиком Рулонные пресс-подборщики Рулонный пресс-подборщик с обмотчиком Рулонные пресс-подборщики конфигурировать
Размер тюка (м, Ø x Ш) 1.25 x 1.20 1.00 - 1.50 x 1.20 1.00 - 1.50 x 1.20 1.25 - 1.50 x 1.20 1.25 - 1.50 x 1.20 1.00 - 2.05 x 1.20 конфигурировать
Пресс-камера константная вариабельная вариабельная Полувариабельная Полувариабельная вариабельная конфигурировать
Размеры машины (м, длина x ширина x высота) 4.70 x 2.61 x 2.65 4.99 x 2.61 x 2.99 7.24 x 2.96 x 3.08 4.70 x 2.61 x 3.15 6.57 x 2.96 x 3.41 5.53 x 2.61 x 3.15 конфигурировать
Режущий ротор XCut минимальная длина измельчения с 17 ножами (mm) 64 64 64 64 64 64 конфигурировать
Режущий ротор XCut минимальная длина измельчения с 26 ножами (mm) 42 42 42 42 42 42 конфигурировать
Вязка сеткой Серия Серия Серия Серия Серия Серия конфигурировать
Вязка пленкой опция опция - опция опция опция конфигурировать
Рабочая ширина подборщика (м) 2.15 2.15 2.15 2.15 2.15 2.15 конфигурировать
Потребляемая мощность (кВт/л.с.) - - - - - - конфигурировать
конфигурировать конфигурировать конфигурировать конфигурировать конфигурировать конфигурировать

Универсалы для любой культуры

KRONE Comprima

KRONE Landmaschinen

KRONE Landmaschinen

KRONE Landmaschinen

Видео

Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
