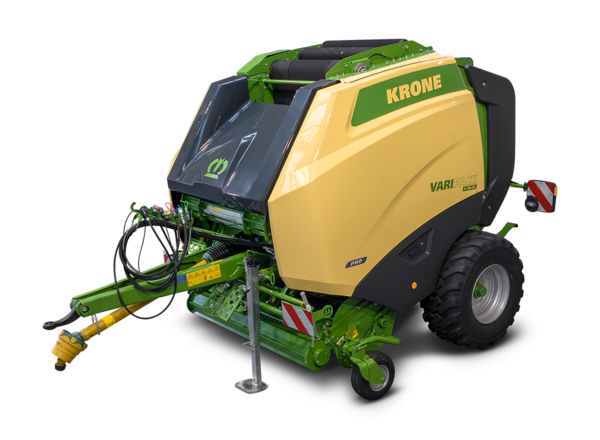

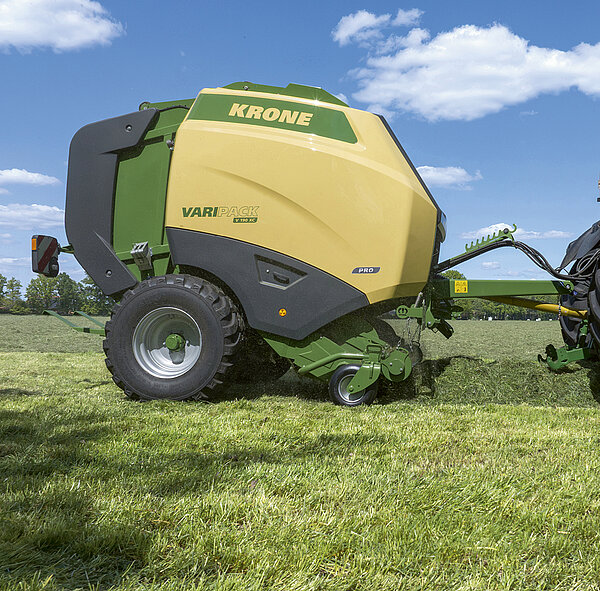

VariPack Pro

• EasyFlowV-образный подборщик без беговой дорожки
• Интегральный ротор для максимальной производительности
• Прецизионный ножевой режущий аппарат для точного и легкого среза
• Автоматическая чистка ремней и направляющих роликов двумя чистящими вальцами
• Концепция двойного привода для надежного запуска формирования рулона идеальной формы
• Серийная спускная пластина сетки для комфортной укладки рулона сетки
• Автоматическая задняя крышкас демпфированием конечного положения цилиндра для быстрого ыталкивания рулона
• Полностью автоматическая централизованная система смазки для консистентной смазки и масла

Три бесконечных ремня, индивидуальная регулировка плотности прессования на терминале и чрезвычайно высокая скорость выталкивания тюков — благодаря этим рабочим характеристикам данный высокопроизводительный пресс-подборщик является эффективной машиной для заготовки кормовой массы.

• Чисто – Подборщик шириной 2,15 м для чистого и полного подбора растительной массы
• Надежно – Двойные зубья толщиной 6 мм с большим диаметром витков
• Долговечность – Минимальный износ благодаря меньшему количеству подвижных деталей

Широкий подборщик EasyFlow на VariPack полностью подбирает растительную массу также в тяжелых условиях и при высокой рабочей скорости. Благодаря простой конструкции с небольшим количеством подвижных частей, этот подборщик убеждает в использовании с малым износом и длительным сроком службы.

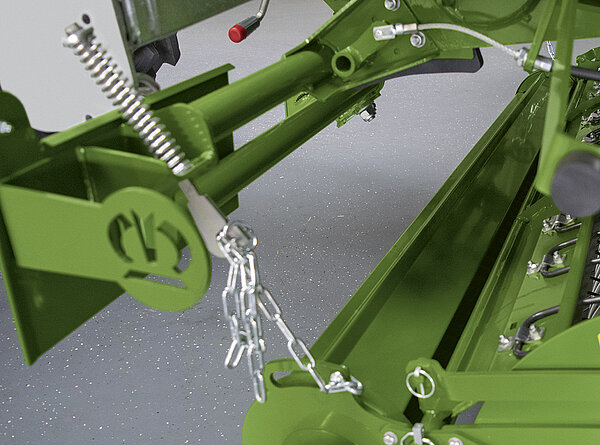

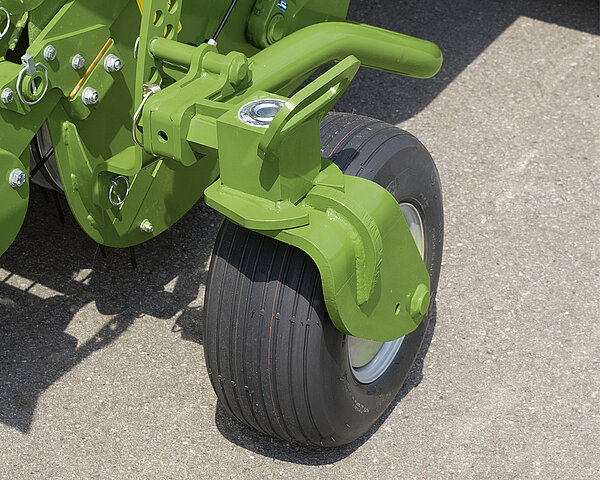

Подборщик EasyFlow ведут два боковых копирующих колеса. Необходимая рабочая высота подборщика регулируется без инструментов посредством рейки с отверстиями. Копирующие колеса являются поворотными и могут поворачиваться в сторону. Они проходят любые повороты, проходят по дернине не нанося ей вреда.

Прижимной валец помогает работе подборщика. Он прощупывает высоту валка и подготавливает его для чистого подбора подборщиком. Просто выполняемая регулировка высоты позволяет быстро адаптироваться к c соответствующему заготавливаемому материалу, толщине валка и рабочей скорости. Это обеспечивает чистый и полный подбор заготавливаемой растительной массы.

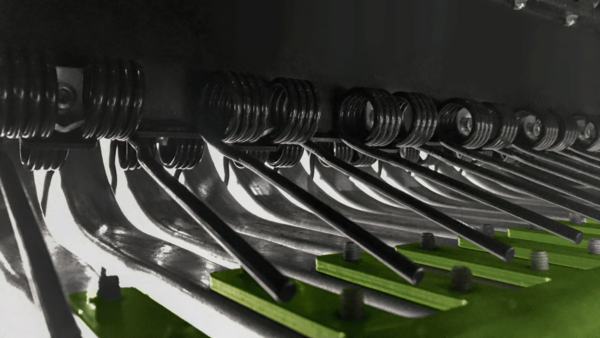

6 мм диаметр зубьев и широкие радиусы витков придают зубьям особенную прочность и износоустойчивость. Благодаря расстоянию между зубьями 55 мм EasyFlow чисто подбирает даже короткую и тяжелую растительную массу.

С EasyFlow компания ­KRONE приняла хорошее решение убрав управление зубьями посредством беговой дорожки. Вместо большого количества подвижных, подлежащих износу узлов контактные сегменты специальной формы всегда обеспечивают правильный угол атаки и идеальную рабочую длину зубьев.

Благодаря своей рабочей ширине захвата 2,15 мм подборщик EasyFlow обладает крайне высокой производительностью. Благодаря двойным зубьям толщиной 6 мм он также хорошо захватывает широкие валки и особенно равномерно подает растительную массу на режущий ротор. Благодаря снятию нагрузки пружинами и маятниковой навеске, EasyFlow может копировать даже большие неровности рельефа почвы.

• Вариабельный – На выбор, подающий ротор или
• интегральный режущий ротор с 17 или 26 ножами
• Точно – Лучшее качество резания благодаря принудительному режущему ротору
• Остро – Плавная резка без нагрузки
• Универсальность – 0/8/9/17 или 0/13/13/26 ножей

На выбор, встроенный ротор, поставляемый с режущим аппаратом или без него, впечатляет своей прочной конструкцией и надежностью. Благодаря встроеным в ротор боковым подающим вальцам, значительно снижается количество движущихся частей. Это упрощает чистку и техобслуживание, обеспечивая тем самым длительный срок службы машины.

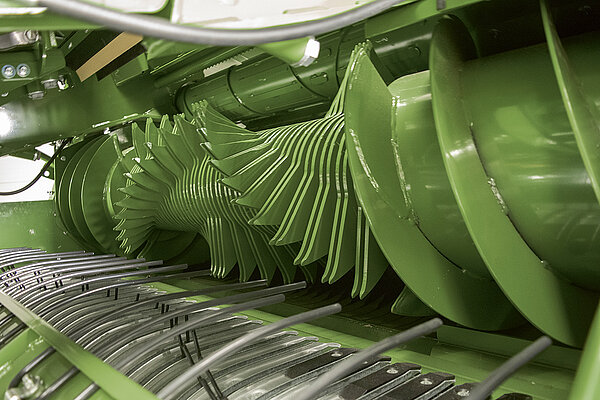

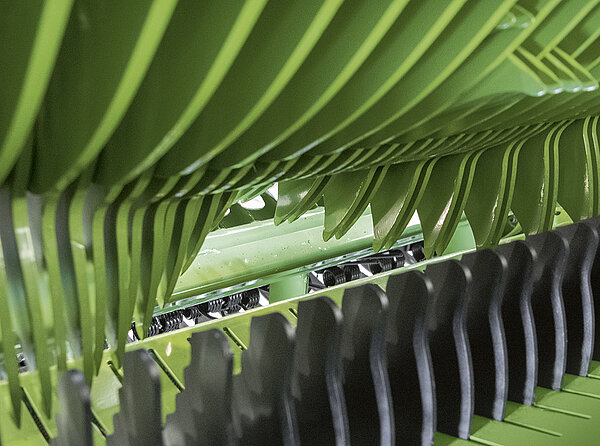

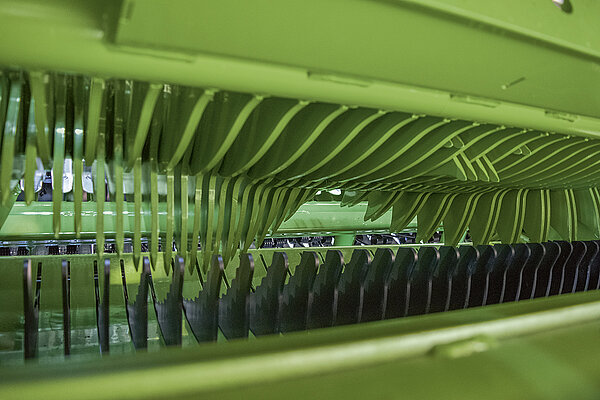

Двойные зубья ротора непрерывно затягивают заготавливаемую массу через ряды ножей. Благодаря этому предотвращается проскальзывание стеблей. Это повышает вес рулона, так как измельченная растительная масса может проще уплотняться. Спиральное размещение зубьев предотвращает пиковые нагрузки во время резки и способствует спокойному и равномерному ходу машины. Благодаря V-образному подборщику режущий аппарат равномерно подает материал по всей ширине. Это оптимизирует производительность и обеспечивает равномерное заполнение рулона.

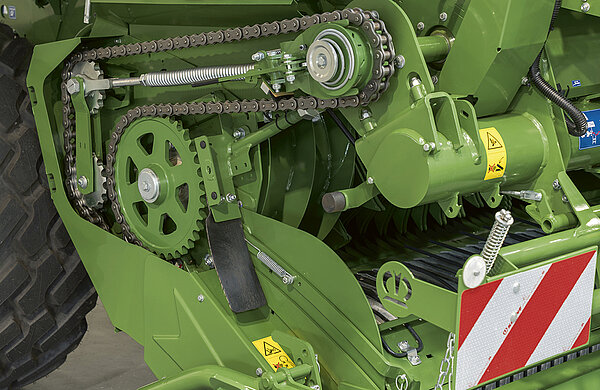

Подборщик, а также интегральный ротор приводятся в действие посредством цепи толщиной 1 ¼ дюйма. Эта простая и прочная конструкция с небольшим количеством движущихся частей обеспечивает простое техническое обслуживание и небольшой износ.

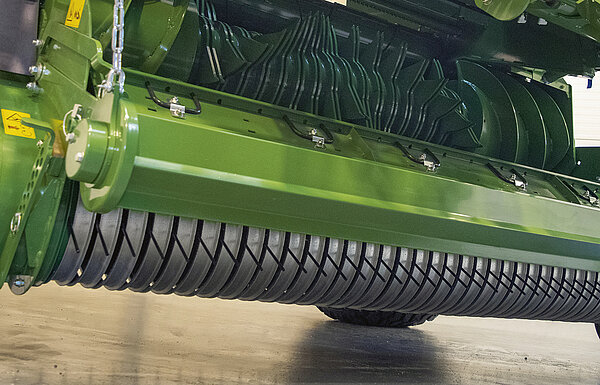

Посредством интеграции подающих вальцов в роторе получается надежная и равномерная передача материала от подборщика к ротору. Это обеспечивает равномерный поток растительной массы и улучшает эксплуатационную надежность машины.

В VariPack боковые подающие вальцы интегрированы как в режущий ротор (слева), так и в подающий ротор (справа). По этой причине для подборщика и ротора требуется только один привод. Комбинация спиральных зубьев с подающими шнеками обеспечивает идеальное распределение по всей ширине ротора. Это способствует одинаково высокому качеству резки и весу рулонов. Для минимального износа режущий ротор изготавливается из сплава Hardox.

Ножи вдавливаются гидравлически в ножевой паз и соответственно надежно активируются и деактивируются. За счет этого еще больше повышается безопасность функциональности машины.

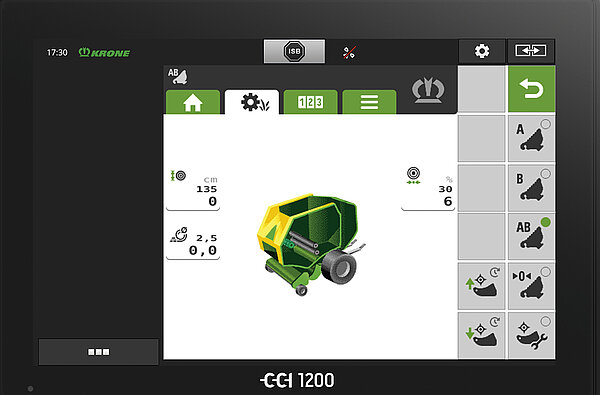

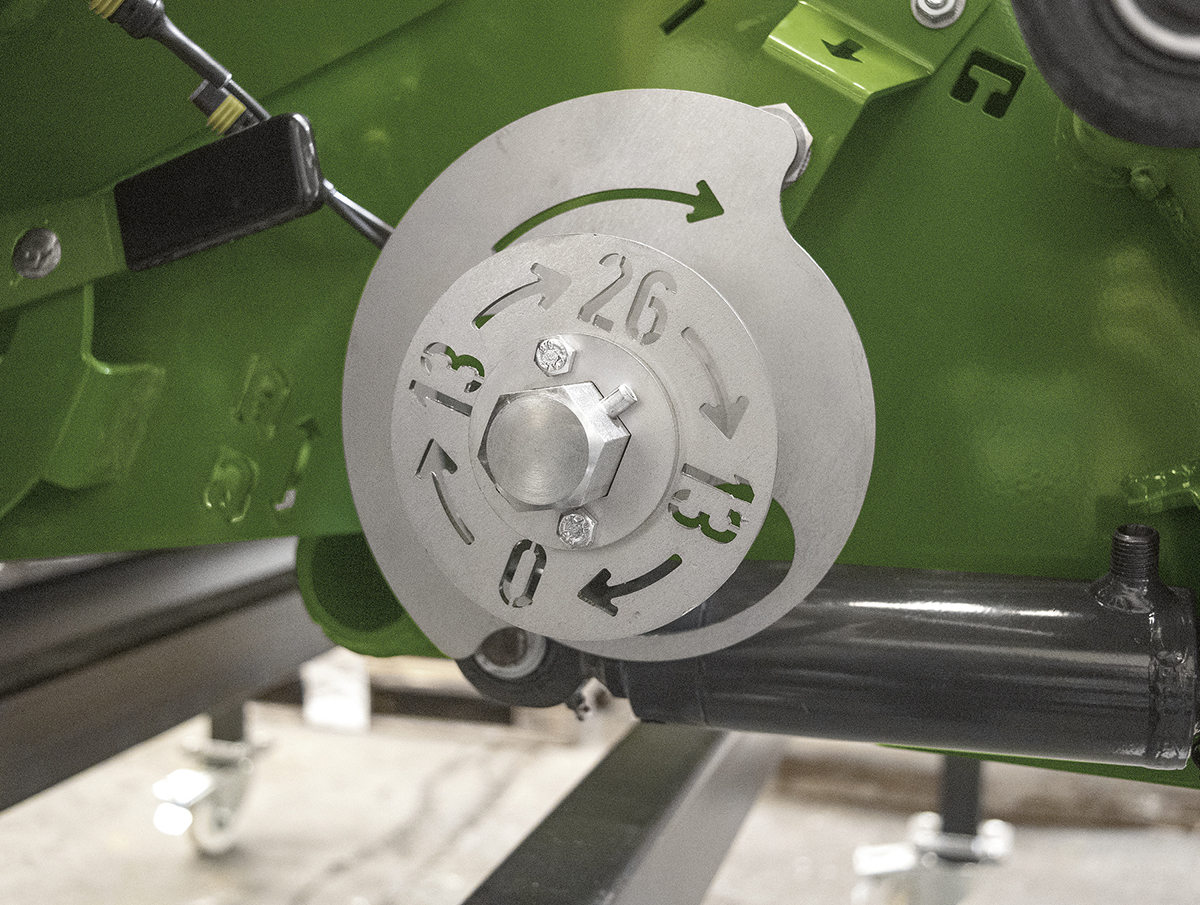

Выбор групп ножей производится комфортно из кабины трактора. С помощью гидравлической системы выбирается соответствующая группа ножей.

­KRONE VariPack V 165 XC Pro и V 190 ХС Pro имеют режущий аппарат с 26 ножами. Переключение групп позволяет использование 0/13/13 и 26 ножей Таким образом, длина измельчения может адаптироваться между 84 и 42 мм быстро и просто к соответствующим условиям задания. Также можно обеспечить использование нескольких групп ножей, чтобы даже в долгие рабочие дни всегда измельчать острыми ножами. При замене групп ножей сначала производится поворот под 360° включающего вала. Это удаляет грязь из данной области и обеспечивает надежное функционирование устройства индивидуальной фиксации ножей.

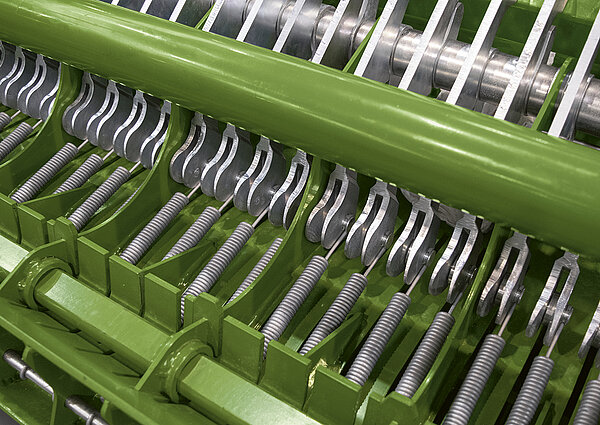

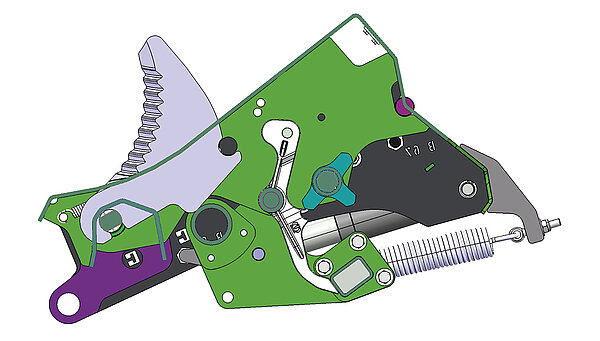

Благодаря пружинным защитным элементам ножи защищаются от повреждений. При контакте с посторонними предметами каждый нож может отдельно опускаться, а затем автоматически возвращаться в свою исходную позицию. Все другие ножи остаются в это время в рабочем положении. Это способствует одинаково высокому качеству измельчения в рулоне.

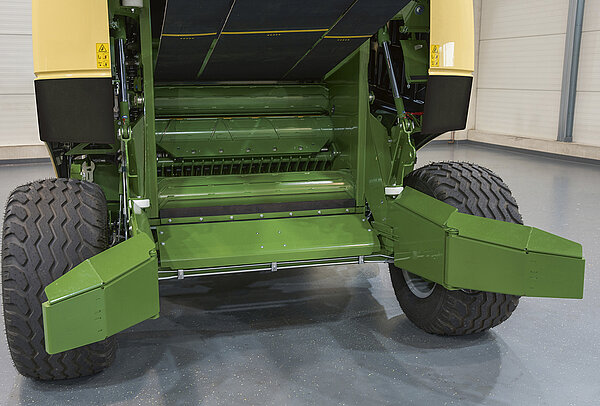

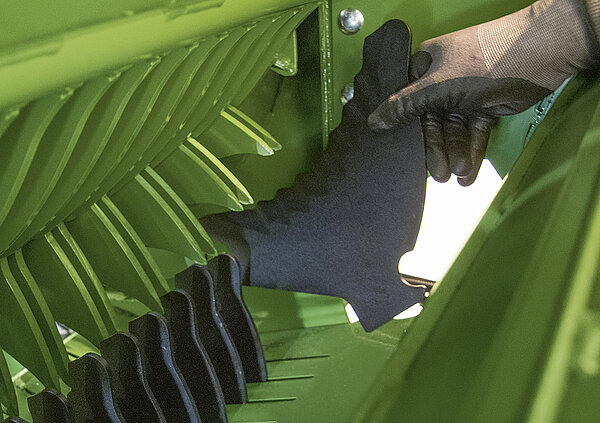

Установка и демонтаж ножей производится при полностью опущенном днище устройства с ножами. Для разблокировки ножей выполняется одновременный отвод всех ножевых рычагов устройства индивидуальной фиксации ножей. Затем ножи легко вынимаются по направлению вверх при удобном положении тела.

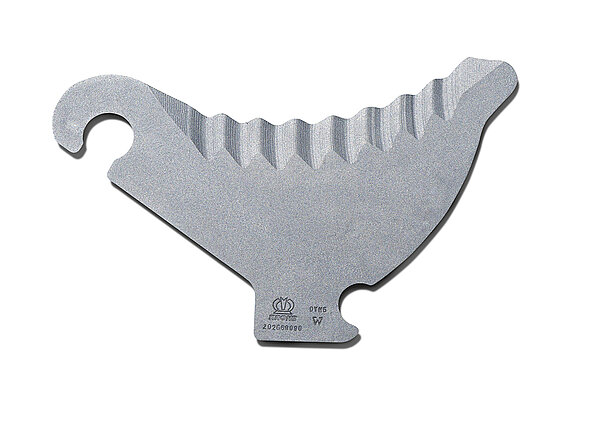

Благодаря их длине, изогнутому режущему сегменту и протягивающему измельчению ножи работают с особенной экономией энергии. Благодаря волнистой заточке режущих сегментов любые виды кормовой массы режутся очень точно, а ножи остаются заточенными дольше. Все ножи кассеты имеют одинаковую конструкцию и могут заменять друг друга в любом порядке.

• Надежно – Три плоских ремня для лучшего уплотнения сухой убираемой культуры
• Быстро – Скорость вращения 130 м/мин
• Чисто – Активная чистка ремня
• Точно – Сила прессования и настройка мягкости середины рулона на терминале

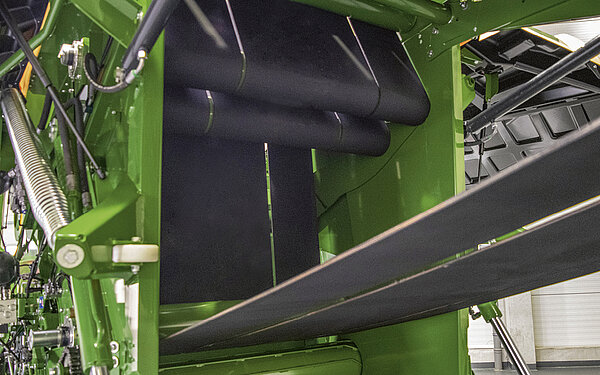

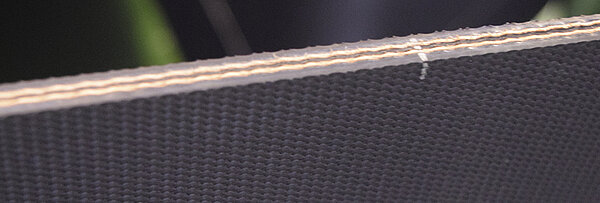

Прессовальная камера VariPack Pro состоит из трех бесконечных плоских ремней. Эта система делает ее специалистом по такой сухой заготавливаемой массе, как солома, сено или сено повышеной влажности. Два чистящих вальцов удаляют грязь с ремней и обеспечивают тем самым надежное функционирование машины. Благодаря мягкой настройке сердцевины рулон может быть оптимально спрессован для дальнейшего применения.

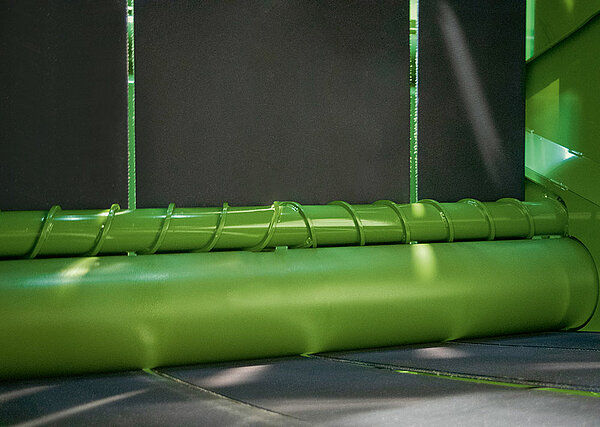

VariPack Pro имеет два чистящих вальца. Они удаляют грязь с ремней, а также направляющих роликов и обеспечивают тем самым надежную передачу усилия на ремни. Для оптимального функционирования дополнительно активируется привод одного из чистящих вальцов.

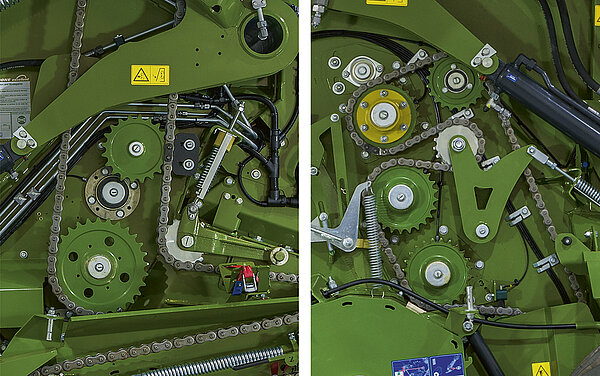

Чтобы материал надежно проворачивался, производится передача усилия на приводные ролики ремней посредством двух приводных вальцов. Главный привод с правой стороны машины и второй привод слева.

Благодаря короткому расстоянию между роликами обеспечивается надежная передача усилия на ремни. Тем самым материал, как при старте рулона, так и при полностью заполненной прессовальной камере вращается надежно.

На машине VariPack Pro плотность прессования тюка можно бесступенчато устанавливать в трех зонах непосредственно с терминала. Посредством натяжения ремня можно установить различные давления прессования в разных зонах тюка. Тем самым обеспечивается оптимальное прессование тюков для соответствующего применения — например, с максимальной плотностью для длительной транспортировки или с мягким сердечником для последующей сушки.

По причине их конструкции модели VariPack Pro могут спрессовывать тюки различного диаметра. Тюки VariPack V 165 (XC) Pro имеют диаметр от 0,80 до 1,65 м. VariPack V 190 (XC) Pro изготавливает тюки диаметром от 0,80 до 1,90 м. Это позволяет адаптировать размер тюков для дальнейшего использования, например, в соответствии с определенным размером порций при кормлении или определенным диаметром при сушке тюков.

• На выбор – Обвязка сеткой или шпагатом
• Просто – Простая заправка благодаря прочно установленному толкателю сетки
• Обозримо – Во время прессования хорошо просматривается водителем
• Koмфортно – Автоматический запуск связывания при заполненной прессовальной камере

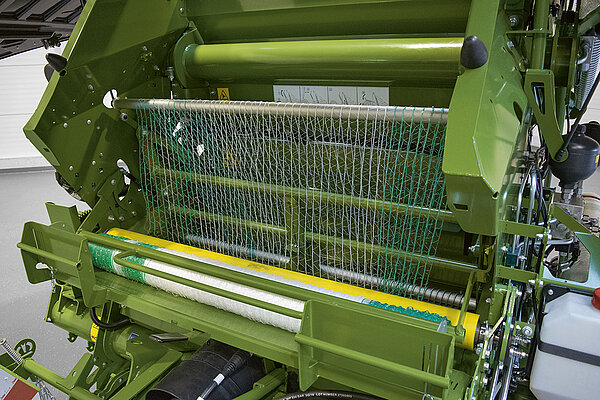

Независимо от того, сетка или шпагат, устройство двойной вязки VariPack Pro работает особенно надежно, имеет простую конструкцию и удобно в обслуживании. Благодаря раскладываемой спускной пластине сетки катуши сетки больше не должны подаваться вручную. Прочно установленный толкатель сетки облегчает заправку сетки. Как с сеткой, так и со шпагатом с собой перевозится запас для длительных рабочих дней.

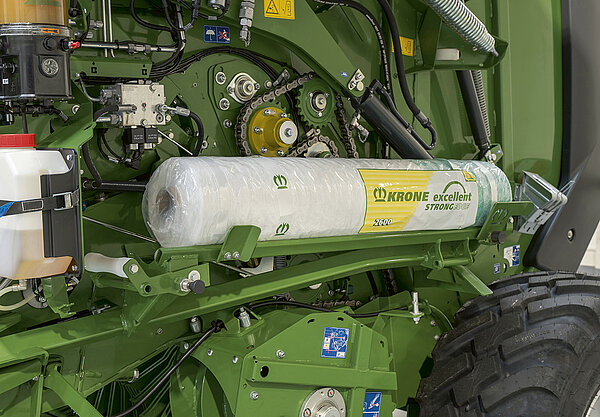

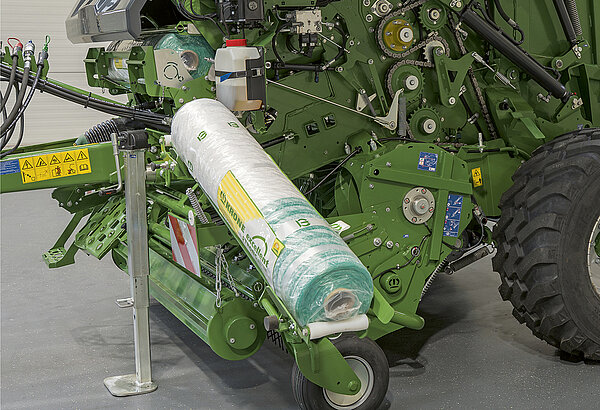

Наряду с установленными рулонами сетки с обеих сторон машины имеется еще один дополнительный рулон. Таким образом, пресс-подборщик заряжен достаточным количеством для продолжительных рабочих дней.

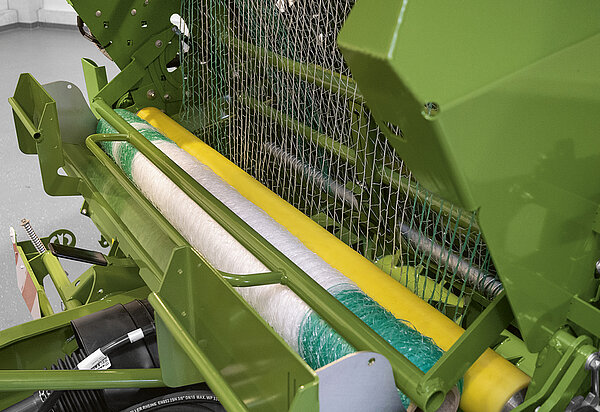

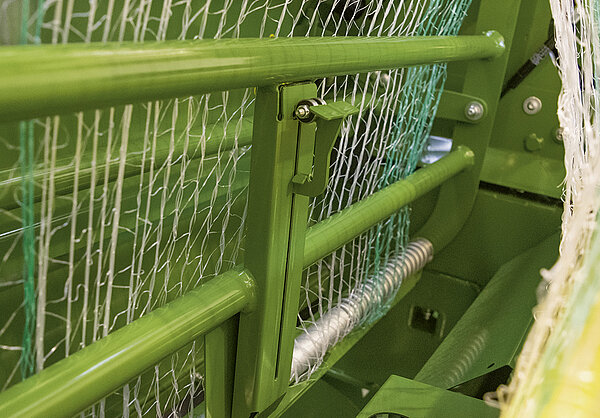

Благодаря спускной пластине, а также откидному поддону новый рулон сетки может легко размещаться в нужном положении. Прочно установленная спускная пластина сетки облегчает заправку. Затем сетка направляется непосредственно через подающее коромысло без предварительного вальца в прессовальную камеру.

Для простой закладки следующего рулона сетки спускной лоток сетки с левой стороны откидывается и служит спуском для перемещения нового рулона сетки в необходимое положение. Замена производится просто рукой, так как новый рулон сетки больше не требуется поднимать вручную в верхнее положение.

Благодаря опускаемому поддону сетка может просто перемещаться в требуемое положение. Небольшая высота поддона сетки обеспечивает вместе с двумя лестницами простой доступ к системе обматывания.

• Быстро – Открытие и закрытие менее чем за пять секунд
• Эффективно – Демпфирование конечного положения цилиндра задней крышки камеры прессования
• Удобно – Автоматическое управление крышкой камеры прессования

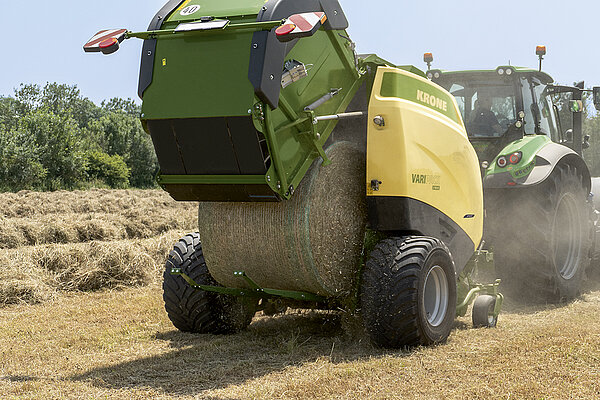

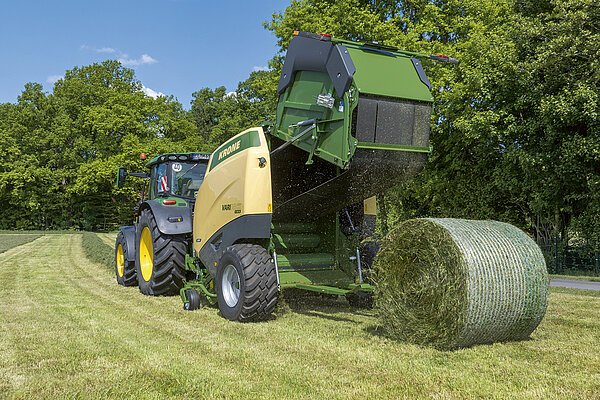

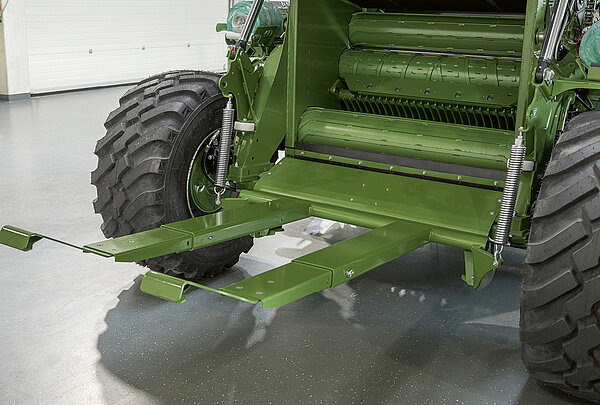

Пресс-подборщик VariPack Pro не только рассчитан на высокую производительность и плотность прессования, но также убеждает простотой конструкцией и комфортным доступом. Поэтому он чрезвычайно удобен для сервисного и технического обслуживания. Благодаря демпфированию конечного положения цилиндра и автоматике крышки камеры прессования повышается производительность. Выталкиватель рулона обеспечивает надежную выгрузку даже на склоне.

Поставляемый в качестве опции зажим для тюков позволяет надежно удерживать тюк на склоне. Посредством дополнительного блока управления зажим закрывается, и тюк подхватывается после раскрытия заднего борта. Если тюк надежно уложен, зажим может быть снова открыт.

Важной составляющей для максимальной производительности являются короткие простои. Чтобы достичь этого, рулон должен выталкиваться надежно. Для этой цели выталкиватель рулона обеспечивает надежную выгрузку. Благодаря открытой форме, выталкиватель рулона предоставляет оптимальный доступ к ножам.

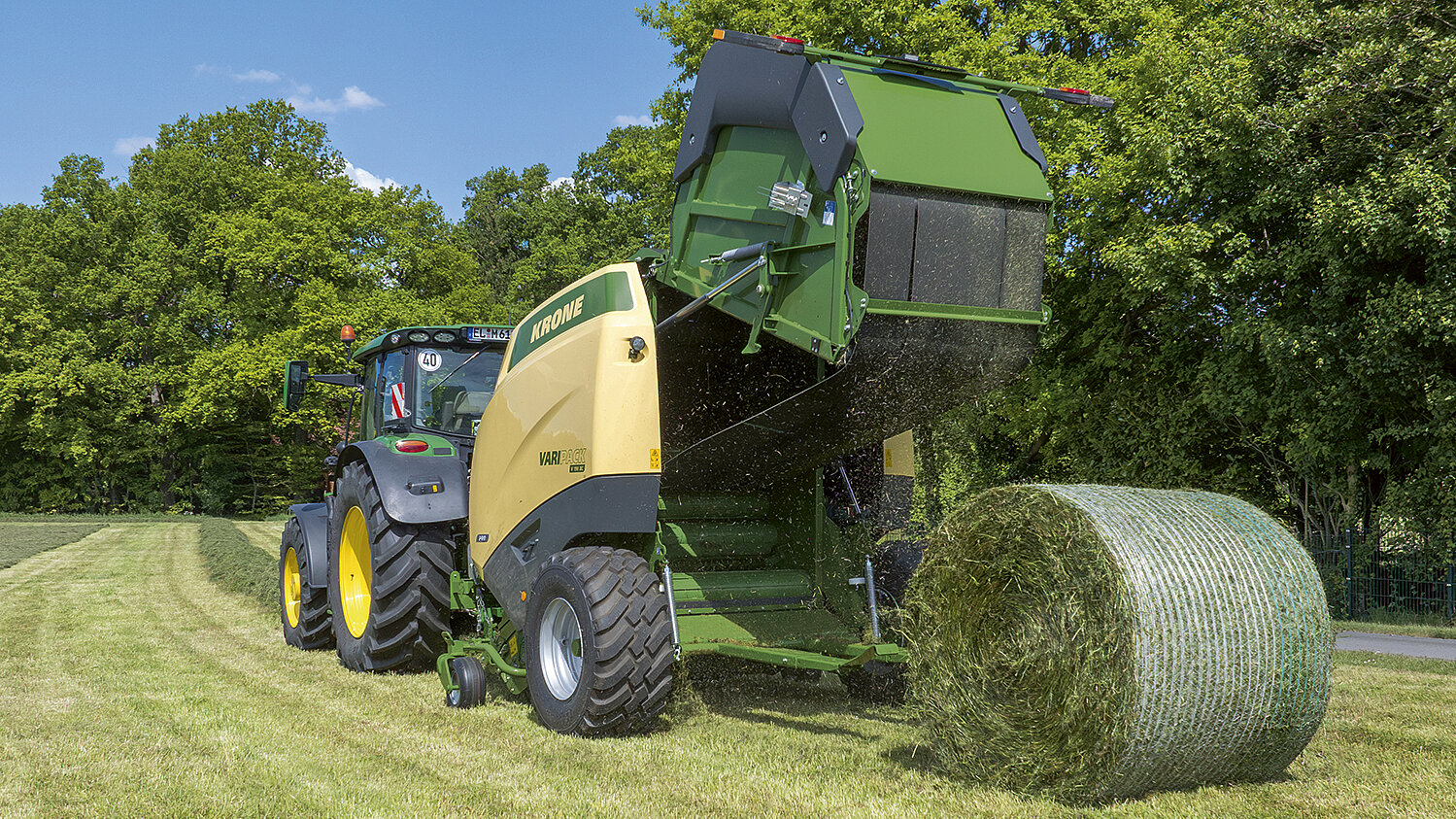

Чтобы снизить простои, на задней крышке размещен цилиндр с демпфированием конечного положения. Благодаря этому задний борт может открываться и закрываться еще быстрее. Благодаря небольшим простоям производительность машины увеличивается. В то же время задняя крышка незадолго до закрытия затормаживается, чтобы иметь возможность бережно закрыть фиксатор. Это снижает износ и продлевает срок службы машины.

Оптимальная последовательность этапов процесса связывания сокращает время простоя и, следовательно, улучшает производительность машины. По этой причине пуск обматывания сеткой, а также открытие и закрытие камеры производится автоматически.

• Универсально – Четыре модели поставляются с различными диаметрами рулонов с режущим аппаратом или без
• Anpassungsfähig – Различные размеры рулонов от 0,80 м до 1,65 м и 1,90 м
• Вариативно – Диаметр рулона регулируется электроникой

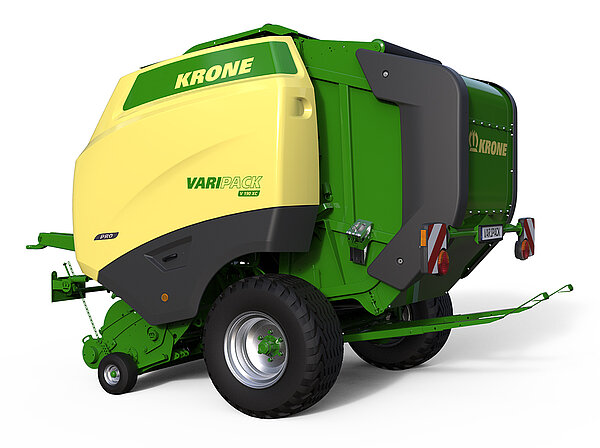

VariPack Pro поставляется в четырех различных моделях. Тем самым предоставляется возможность выбора между компактными машинами VariPack 165 (XC) Pro с одной стороны и VariPack V 190 (XC) Pro — с другой для более крупных тюков. Они отличаются только конструкцией прессовальной камеры. Все другие функции имеются во всех моделях VariPack Pro.

Центральным элементом VariPack Pro являются три бесконечных прессующих ремня. Чтобы добиться гибкости ремней при одновременной прочности, они изготовлены из каучука с двумя интегрированными слоями ткани для максимального срока службы. Благодаря цепкому материалу в сочетании со специальной структурой поверхности достигается интенсивный контакт с кормом. Это предотвращает проскальзыванию ремней и оптимизирует эксплуатационную надежность.

Диаметр тюков на машине VariPack Pro можно плавно регулировать посредством терминала с шагом в 1 см. Таким образом, размер рулона может комфортно настраиваться для соответствующей цели применения.

В качестве альтернативы в модельном ряду VariPack Pro имеется также модель V 190 (XC) Pro. С помощью этого пресс-подборщика можно спрессовывать рулоны диаметром от 0,80 м до 1,90 м.

Самой компактной моделью серии VariPack Pro является V 165 (XC) Pro. Благодаря специальной форме прессовальной камеры рулоны могут спрессовываться диаметром между 0,80 м и 1,65 м.

• Load Sensing – Меньше подключений и щадящая эксплуатация трактора
• Вариабельная навеска – Различные навески для любых условий эксплуатации
• Бережное отношение к культуре – Три варианта шин для оптимального сохранения почвы

Быстрое движение по дорогам, неровный рельеф почвы, поверхности с малой несущей способностью и маневрирование на узком пространстве — это повседневые условия эксплуатации машины VariPack Pro. С различной дополнительной комплектацией машина ­KRONE VariPack Pro оптимально дооборудуется для конкретных условий эксплуатации.

В качестве альтернативы машины VariPack Pro могут быть оснащены также прицепным устройством с шаровой головкой 80 для нижнего навешивания. Она предлагает высокий комфорт движения, повышает маневренность и минимизируют износ.

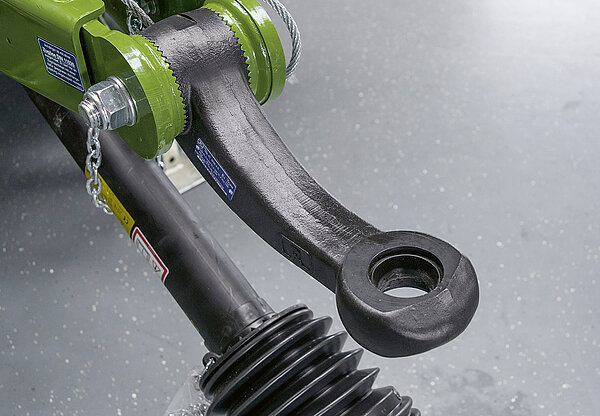

Модели VariPack Pro в серийной комплектации оснащаются сцепной петлей диаметром 40 мм для верхнего и нижнего навешивания. Посредством регулировки в пазах дышло можно быстро подстраивать к различной высоте навески. В зависимости от страны можно выбрать еще три других варианта сцепных петель.

Машина VariPack Pro может оснащаться тремя различными вариантами шин, не наносящими вреда почве, размером 500/55-20 12 PR, 500/60 R 22,5 и 600/50 R 22,5. Кроме того, в стандартной комплектации установлены пневматические тормоза.

Все модели VariPack Pro в серийной комплектации оснащены системой Load-Sensing. Это снижает количество необходимых соединений. Также лучше для трактора, так как он должен качать гидравлическую жидкость толко тогда, когда это фактически необходимо. Кроме того, таким образом можно централизованно управлять различными функциями с терминала.

• На выбор – Обвязка сеткой или шпагатом
• Комфортно – Комфортная работа благодаря светодиодному рабочему освещению и системе камер
• Разумно – Измерение влажности информирует водителя о материале

Машина VariPack Pro обеспечивает максимальную производительность и плотность прессования. Кроме того, благодаря дополнительным аксессуарам, он также может быть специально адаптирован к соответствующим условиям эксплуатации. Рабочее освещение и камеры улучшают обзор машины. Измерение влажности всегда информирует механизатора о свойствах прессуемого материала.

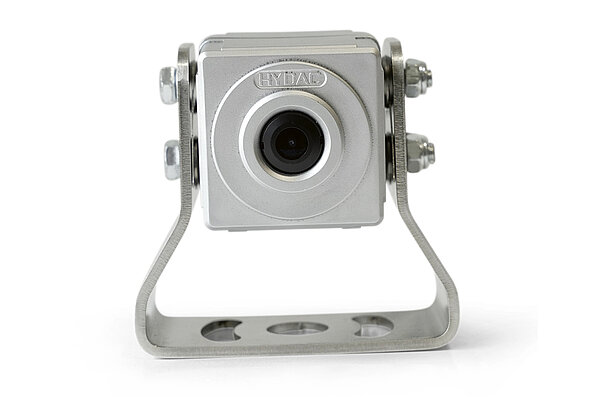

С помощью видеокамеры можно контролировать как функцию, так и окружающее пространство машины VariPack. Это повышает как простоту использования, так и безопасность движения машины. Возможна идеальная комбинация с терминалами CCI или монитором 7" — для полного контроля в любой ситуации.

Благодаря измерению влажности механизатор всегда получает информацию о свойствах материала. Это повышает безопасность подшипников и предотвращает образование плесени внутри рулонов.

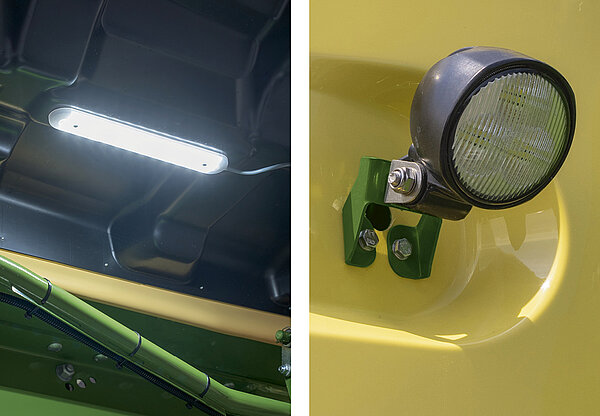

Для оптимизации условий работы при техническом обслуживании и чистке машины можно установить светодиодное рабочее освещение. Оно включает в себя светодиодные пластины под защитными крышками и фару с обратной стороны. Таким образом, смена катушек и чистка возможны даже в темноте. В то же время, обеспечивается обзор окружающего машину пространства. Это повышает безопасность при эксплуатации VariPack Pro.

• Доступно – Легкая доступность всех компонентов
• Комфортно – Автоматическая централизованная смазка
• Универсальная навеска – Подходит для любого трактора

VariPack убеждает своей простой конструкцией и образцовой доступностью, поэтому чрезвычайно прост в обслуживании и уходе. Два центральных смазочных блока и автоматическая смазка цепей маслом сокращают время до минимума. Кроме того, три приводные цепи регулируются с помощью автоматических натяжителей цепей.

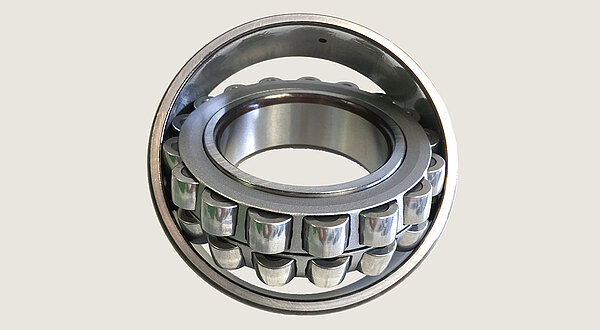

В машине VariPack Pro установлены выдерживающие высокие нагрузки подшипники с улучшенным уплотнением. Они смазываются посредством системы централизованной смазки. Это взаимодействие приводит к оптимальному сроку службы.

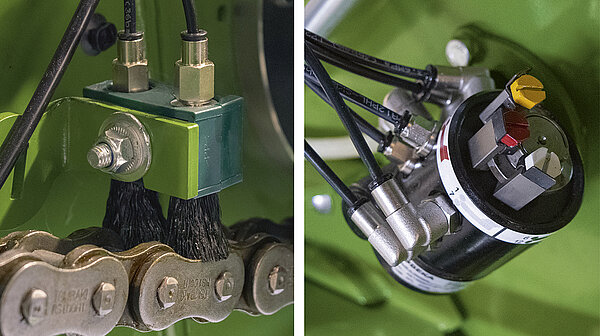

Для обеспечения свободного хода и длительного срока службы, приводная цепь непрерывно смазывается автоматически. Благодаря простой регулировке поршневого насоса расход может индивидуально регулироваться для каждой приводной цепи.

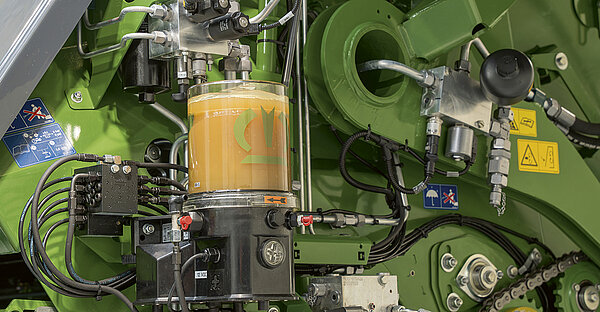

Машина VariPack Pro оборудована централизованной системой смазки. Это упрощает техобслуживание, и обеспечивает длительный срок службы машины.

Привод питателя может отсоединяться посредством серийной кулачковой муфты с правой стороны машины. В случае забивания рулон может быть сформирован в камере без проворачивания питателя. Кроме того, доступ к ножам облегчается в результате свободно вращающегося ротора.

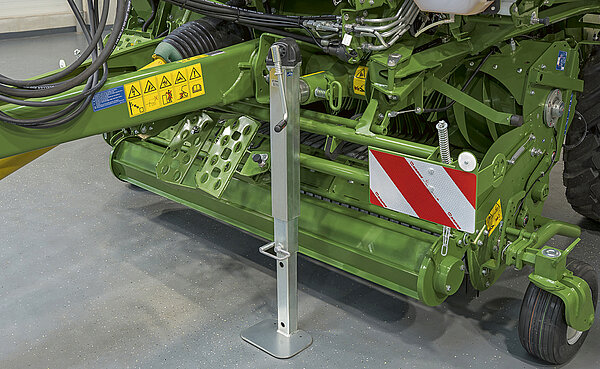

Машина VariPack Pro в серийной комплектации оснащена механической опорной стойкой. Это обеспечивает безопасное положение машины, когда она не используется. Встроенный двухступенчатый редуктор обеспечивает быструю работу при в то же время низких затратах энергии. Чтобы без проблем подбирать даже большие валки, опорная стойка дополнительно отводится в сторону.

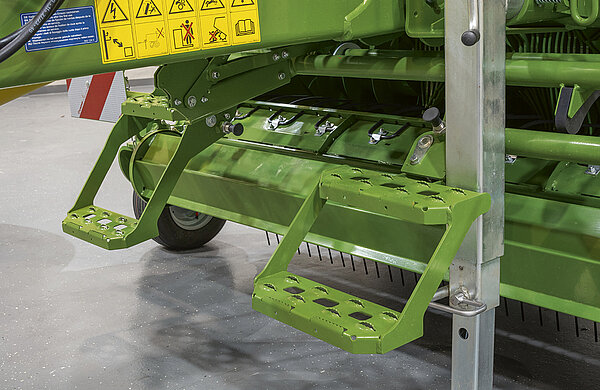

Благодаря двум лестницам на передней части машины, вязальное устройство машины очень легко доступно. Это облегчает закладку нового рулона сетки, а также чистку и техобслуживание машины.

• Универсальные – Терминалы для любых пожеланий пользователя
• Комофртные – Хороший обзор, удобство обслуживания
• Совместимые – Управление через терминал трактора благодаря серийному ISOBUS-терминалу трактора
• Прогрессивные – Пресс-подборщик управляет трактором

Работа с бортовой электроникой ­KRONE Komfort доставляет истинное удовольствие. Она упрощает, улучшает и ускоряет работу. Так как машины VariPack Pro в серийной комплектации совместимы с ISOBUS и разблокированы для функции TIM, возможны различные варианты управления машиной. На выбор имеются различные терминалы управления для различных поставленных задач.

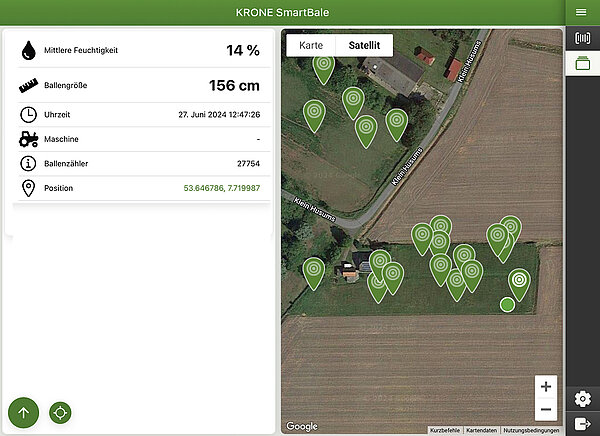

В приложении ­KRONE SmartBale все уложенные тюки и рулоны отображаются на карте тюков/рулонов. В зависимости от оборудования пресса приложение SmartBale предоставляет дополнительную информацию, в том числе о влажности, весе, габаритах и резке кормовой массы. Влажные тюки имеют цветную маркировку, что позволяет их легко определить и поместить отдельно на хранение.

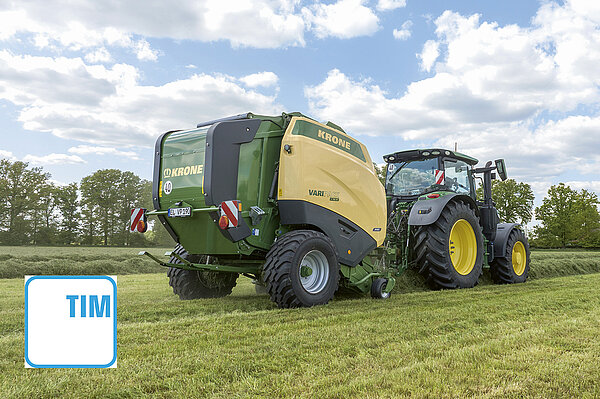

Система управления агрегатами трактора TIM (Traktor Implement Management), поставляемая в дополнительной комплектации и дает возможность обмена данными между машиной и трактором, чтобы пресс-подборщик управлял трактором. После окончания процесса обмотки задняя крышка автоматически открывается, рулон выталкивается и крышка закрывается. Таким образом, система TIM обеспечивает снятие нагрузки с водителя, уменьшить простои, снизить расход топлива, сформировать равномерные рулоны и повысить эффективность.

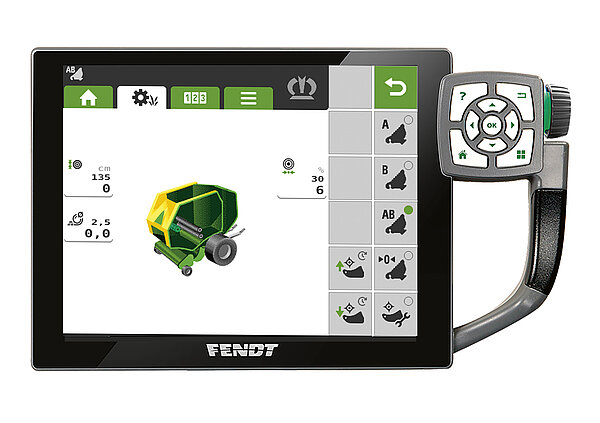

Совместимый с ISOBUS терминал трактора может также использоваться для управления VariPack Pro. В данном случае не требуется дополнительного терминала в кабине.

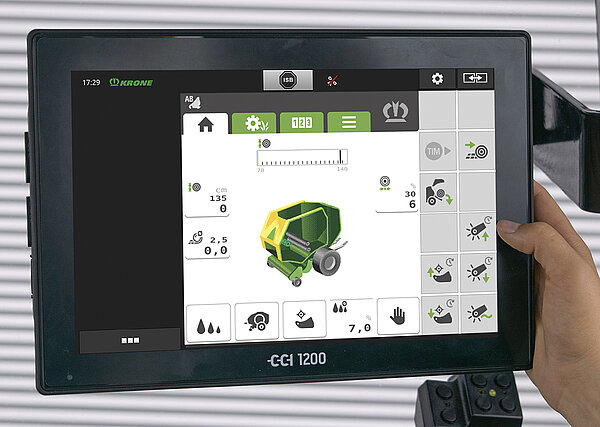

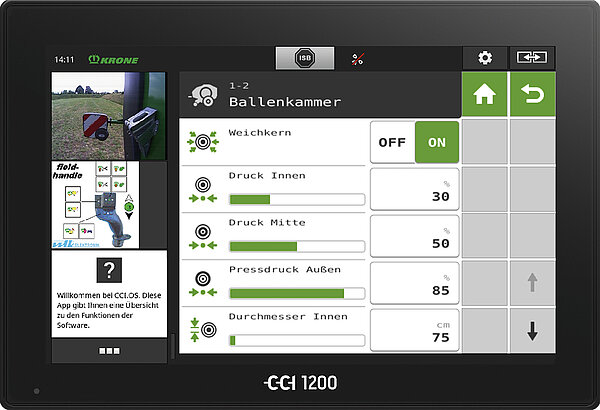

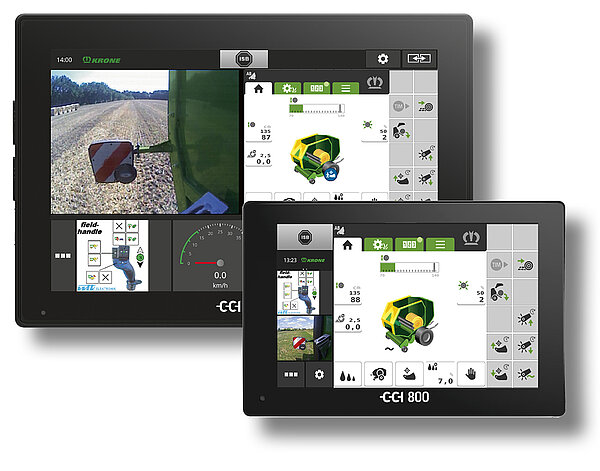

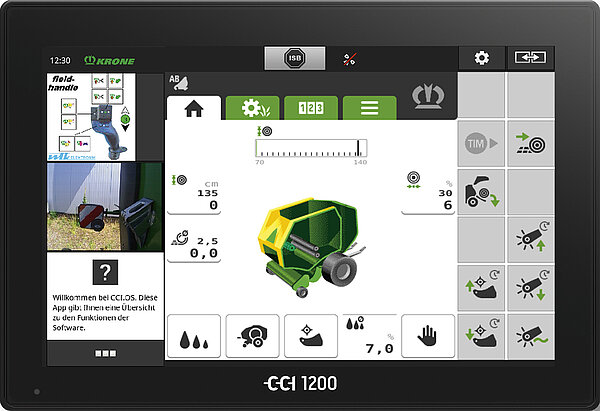

Терминал управления CCI 800 и CCI 1200 имеют 8 а также 12 дюймовый цветной дисплей с сенсорной функцией управления. На дисплее могут отображаться рядом управление машины и изображение с камер. Оба терминала совместимы с ISOBUS и тем самым подготовлены для эксплуатации с другими машинами.

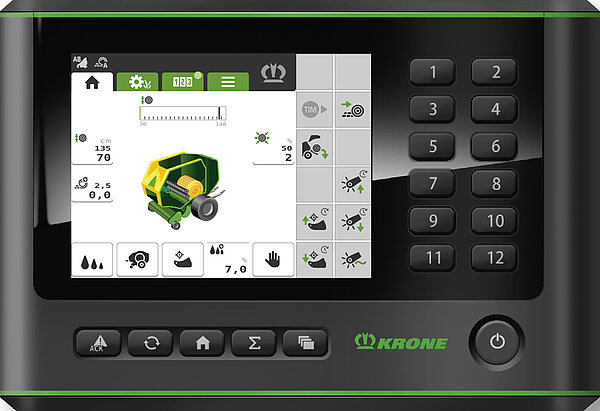

Терминал управления DS 500 наглядно и очень просто управляется посредством своего 5,7 дюймового сенсорного дисплея, двенадцати кнопок, а также потенциометра на обратной стороне. Этот терминал можно использовать наряду с VariPack Pro также для других машин ­KRONE.
