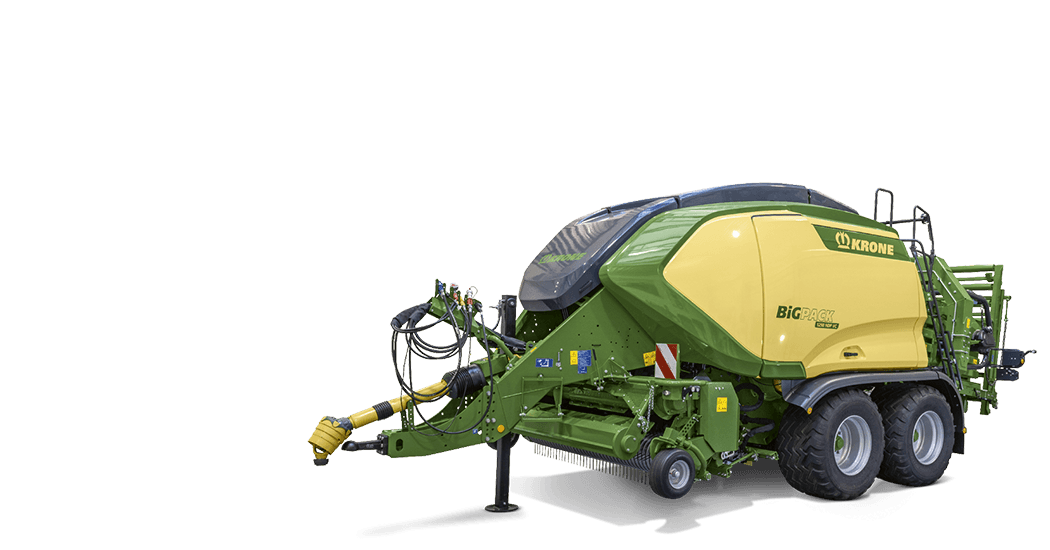

BiG Pack – пятое поколение

• Режущий аппарат: Высочайшая гибкость благодаря VariCut – различные ножевые кассеты с количеством ножей 26 или 51 доступны для всех моделей
• Граблины / вариабельная система заполнения: Еще более надежно – узнайте больше об усовершенствованиях вариабельной системы заполнения (VFS)
• Прессовальный канал: На всех моделях используется значительно более длинный пресс-канал 1290 HDP. Результатом является лучшая форма и более высокий вес тюка
• KRONE V-узловязатель: Новый KRONE V-узловязатель с обычной надежностью системы двойного узловязателя Deering, работающая без обрывов шпагата.
• Отделение для шпагата: Новая конструкция с высочайшей функциональностью – узнайте больше о новой концепции отделения шпагата
• Дозирующая установка: Для BiG Pack 5-го поколения компания KRONE предлагает полностью интегрированную дозирующую установку для консервирования массы.
• KRONE PowerClean: Узловязатели непрерывно очищаются с помощью совершенно новых гидравлических вентиляторов. В чем секрет: воздушный поток направляется вниз за отделение шпагата и, таким образом, эффективно очищает большие части мaшины

С новой серией крупнопакующих пресс-подборщиков BiG Pack инженеры KRONE еще раз демонстрируют, что даже спустя более, чем 25 лет производства крупнопакующих пресс-подборщиков в Шпелле инновационный потенциал не уменьшается. За многие годы опытно-конструкторских работ было создано абсолютно новое поколение BiG Pack, предлагающее, наряду со многими известными технологиями, прежде всего значительное повышение комфорта. Почти все узлы при этом оптимизированы и адаптированы под Ваши пожелания. Как именно, Вы узнаете на следующих страницах.

Более 25 лет опыта и знаний вложены в крупнопакующие пресс-под-
борщики KRONE BiG Pack. Пользующиеся международным призна-
нием инновации, как, например, вариабельная система заполнения,
уникальная оснастка MultiBale и не требующий регулировки под-
борщик EasyFlow с подающим вальцом и механическим приводом
(подборщик Active) являются залогом успеха KRONE BiG Pack. Осно-
вываясь на этом компания KRONE вывела на рынок теперь следую-
щее поколение BIG Pack.

Эталон производительности и плотности прессования. Возможно формирование более 100 тюков соломы в час – и это при весе тюка до 500 кг. Вы перевозите солому или сено на большие расстояния и хотите использовать полную транспортную емкость? Тогда Вас не разочарует технология HDP от KRONE.

KRONE предлагает BiG Pack 1290 (VC) для самого распространенного в мире канала 120 x 90 см. Меньший расход шпагата и хорошие свойства складирования - это не единственная причина для этого столь популярного размера канала. Благодаря значительно более длинному прессовальному каналу форма тюка снова была значительно улучшена. Кроме того, теперь для машины имеется также режущий аппарат с 51 ножами VariCut.

На BiG Pack 1270 компания KRONE препдлагает особенно популярный у аграриев размер канала 120 x 70 см. Для значительного упрощения погрузочно-разгрузочных операций с помощью запатентованной системы MultiBale в одном большом тюке могут связываться до девяти отдельных тюков. Ваши преимущества: большие тюки легко убирать с поля, а маленькие тюки более удобны для порционирования. Чтобы лучше использовать транспортные и складские возможности, новый BiG Pack 1270 предлагает значительно более высокую плотность прессования, чем предшествующая модель.

BiG Pack HDP II 1290 нового поколения: Более высокая производительность, повышенная плотность прессования, больше комфорта: машина BiG Pack HDP II 1290 (vc) устанавливает новые стандарты и неизменно следует стратегии успеха предыдущей модели.

V-узловязатель: Максимальная эксплуатационная безопасность благодаря технологии двойного узловязателя без обрывов шпагата. KRONE V-узловязатель убеждает качеством.

Высокая производительность: Повышенная производительность благодаря более высокому удобству управления, а также растущая продуктивность – это отличает новое поколение BiG Pack, которое в будущем будет дополнять поколение HighSpeed.

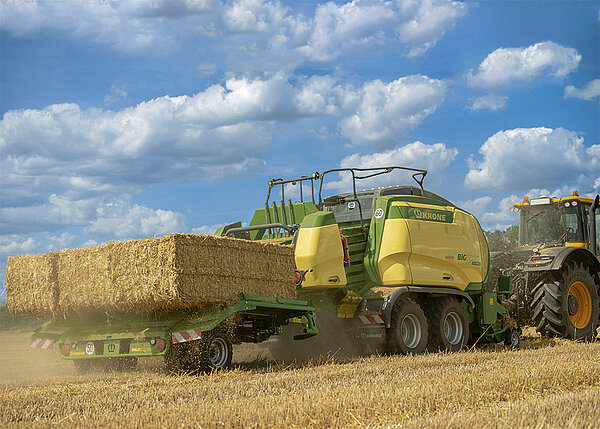

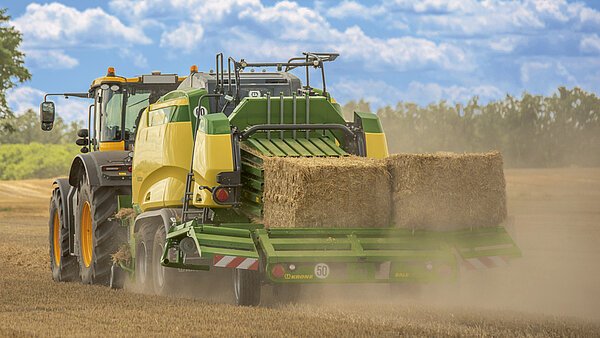

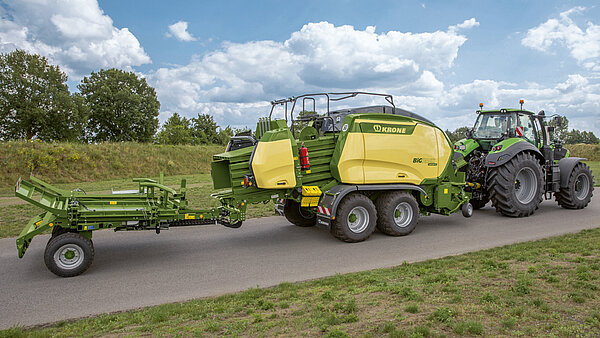

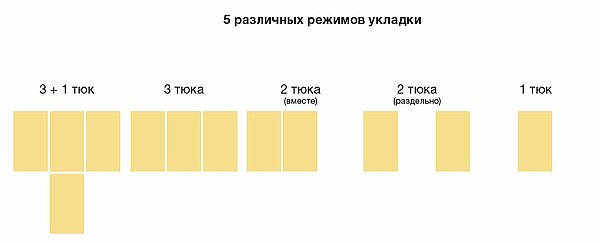

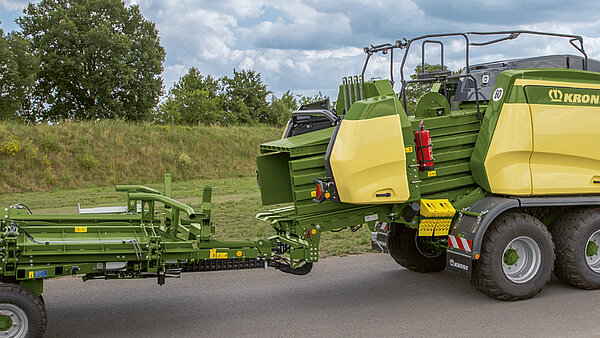

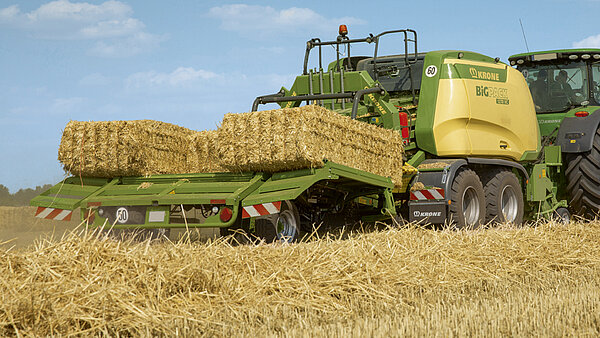

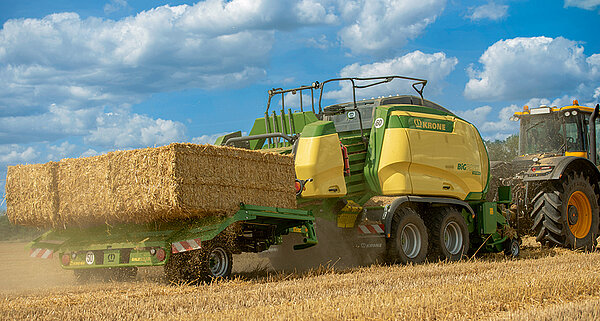

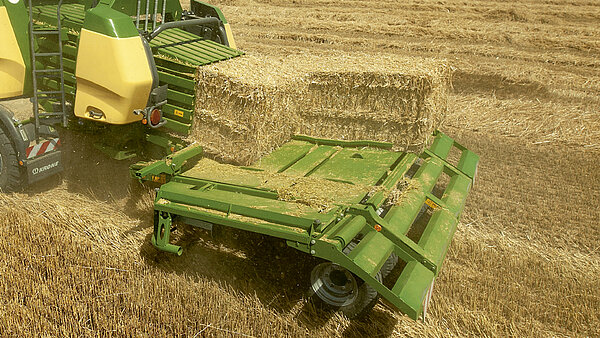

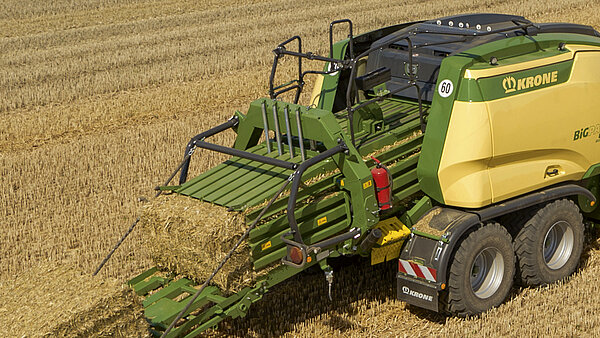

Функция сбора: С помощью тележки для перевозки тюков BaleCollect компания KRONE последовательно оптимизирует заготовку соломы. BaleCollect собирает с пресса трех тюков при работе в поле. На дороге BaleCollect следует за пресс-подборщиком благодаря телескопическому дышлу безопасно и точно по колее.

Новый, вариабельный режущий аппарат: Режущими аппаратами VariCut (VC) с 51 ножом компания KRONE укомплектовывает свое предложение для производства короткой соломы.

Рекордная производительность: BiG Pack HDP II заботится о новых рекордах. Компания KRONE разработала совершенно новый крупнопакующий пресс-подборщик, существенно повышающий производительность и плотность прессования.

Более быстрое достижение высокой плотности: Поколение «HighSpeed» опережает рынок крупнопакующих пресс-подборщиков – до 20% увеличенная производительность при той же плотности по сравнению с предшествующей моделью.

Больше возможностей: PreChop – интегрированный фронтальный измельчитель еще больше измельчает солому и расширяет возможности применения тюков.

Новый стандарт: Внедряется BiG Pack 1290 HDP и с этого дня оказывает заметное влияния на торговлю соломой в мире.

Много маленьких в одном большом тюке: KRONE представляет систему MultiBale – первый пресс-подборщик на рынке, который может связывать как крупногабаритный тюк, так и до девяти маленьких тюков в одном большом.

Внедрение вариабельной системы наполнения VFS: VFS – вариабельная система заполнения от KRONE. На большинство моделей BiG Pack устанавливается двойной узловязатель.

Первые BiG Pack: Родился BiG Pack – создан первый крупнопакующий пресс-подборщик KRONE …

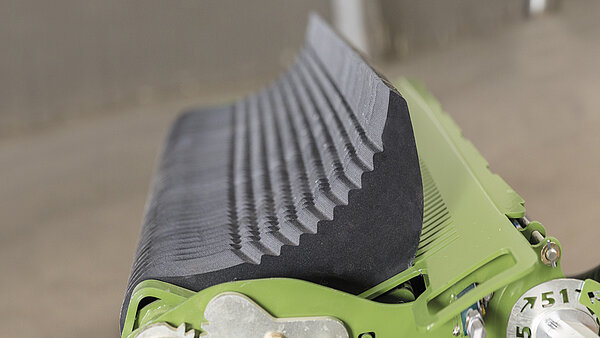

• Чистая работа: Большая производительность благодаря активному подающему вальцу
• Прижимной валец большого размера для лучшей производительности
• Улучшенная плавность хода: благодаря конструкции без беговой дорожки
• Меньший износ в результате на 68% меньшего количества подвижных деталей
• Отсутствие технического обслуживания и длительный срок эксплуатации

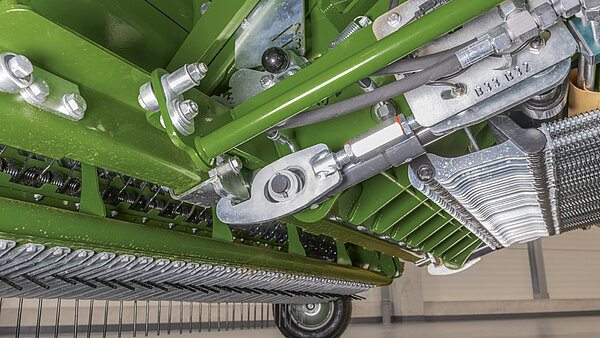

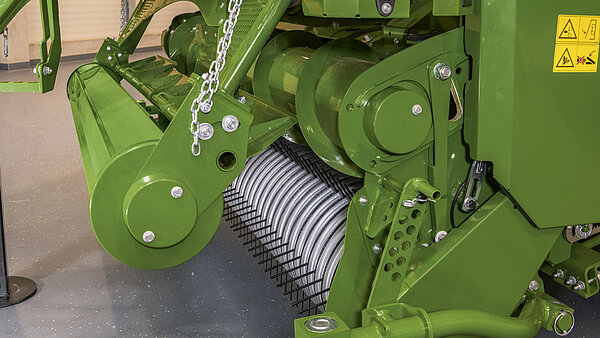

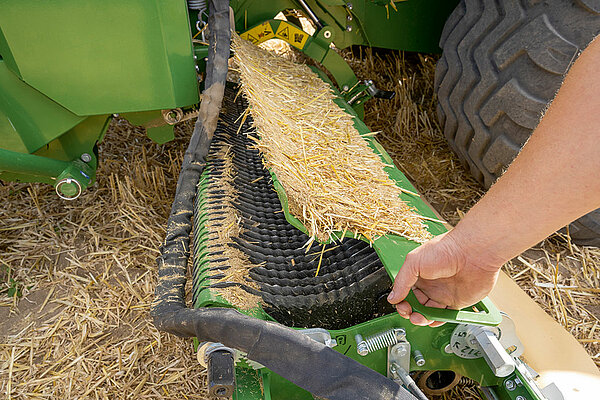

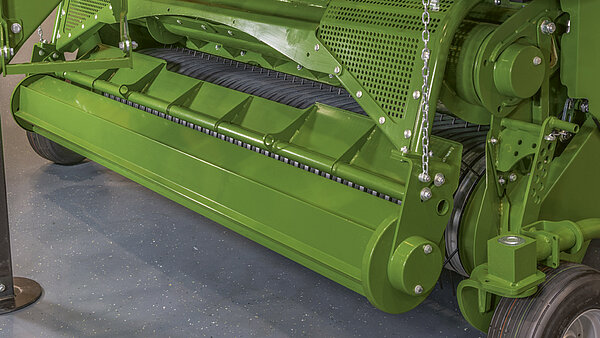

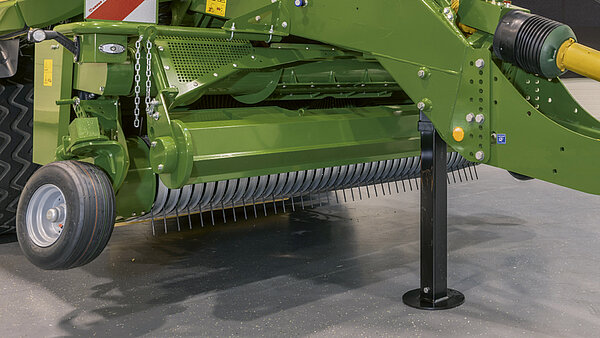

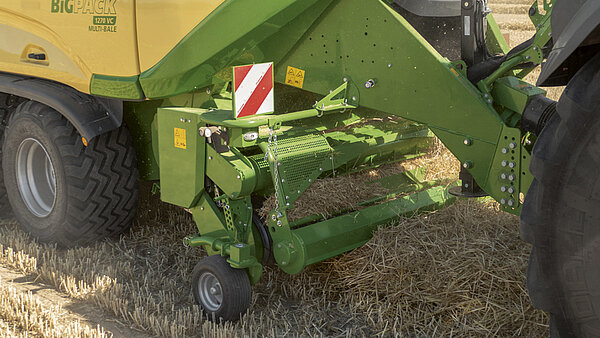

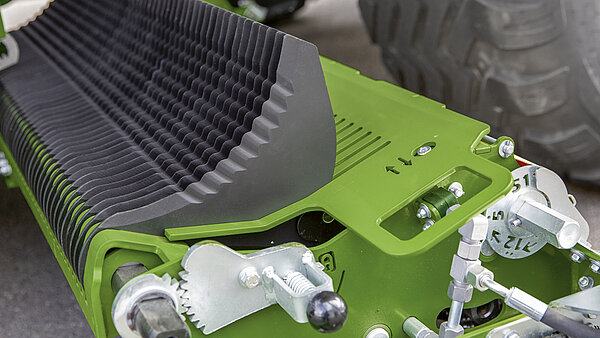

«Активный подборщик» KRONE – это тысячекратно проверенный на практике подборщик EasyFlow без беговой дорожки, дополненного подающим вальцом с активным приводом. Этот идеально согласованный модуль предлагает Вам не только уникальную на рынке производительность подбора при минимальном износе, но также образцовый поток растительной массы в машину – независимо от того, устновлен ли режущий аппарат или нет. Они могут ехать быстрее и достигать большей производительности.

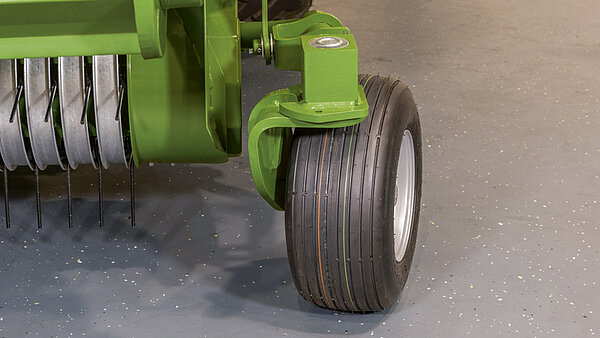

Расположенные сбоку маятниковые копирующие колеса с пневматическими шинами регулируются по высоте без применения инструментов и следуют за каждым поворотом. По причине благоприятного характера инерционного движения дернина не повреждается даже при прохождении поворотов.

Прижимной валец большого размера обеспечивает постоянный поток кормовой массы. Переключение его высоты производится удобно цепями без применения инструментов. С него непрерывно снимается нагрузка посредством пружин.

Именно при высокой стерне подборщик можно регулировать при помощи ограничителя высоты хода – снимается нагрузка с копирующих колес, и они поднимают подборщик только на больших неровностях.

С рабочей шириной захвата 2,35 м (DIN 11220), пятью рядами зубьев и расстоянием между зубьями 55 мм подборщик EasyFlow не требующий управления работает абсолютно чисто. Подающий валец с активным приводом в комбинации с боковыми подающими шнеками проявляет свои преимущества в сухой, ломкой массе, и значительно повышает производительность.

Подборщик EasyFlow без направляющей группы имеет простую конструкцию, и меньше подвижных деталей. Это обеспечивает очень плавный ход и меньший износ, что в свою очередь, отражается на более низких затратах на техническое обслуживание и ремонт.

• До 51 ножа для производства короткой соломы высочайшего качества
• Регулируемое устройство включения групп ножей для гибкой длины резки
• Эффективный благодаря ременному приводу и четырехрядному ротору
• Опционально с реверсивным устройством для быстрого устранения забиваний
• Имеются модели с 26 или 51 ножами – для каждой задачи эксплуатацици соответствующий режущий аппарат

С VariCut 26 или VariCut 51 компания KRONE предлагает чрезвычайно универсальный и комфортный режущий аппарат для своих крупнопакующих пресс-подборщиков, которые не оставляют желать ничего лучшего. Если Вы предпочитаете длину резки минимум 44 мм, то Вам подойдет вариант с 26 ножами, если она должна быть вдвое короче, то мы рекомендуем вариант с 51 ножами.

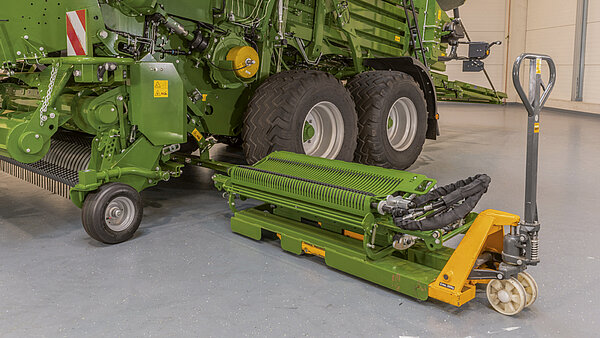

Для технического обслуживания односекционная ножевая кассета благодаря устройству для быстрого присоединения в несколько приемов и с помощью транспортной рамы грузоподъемной тележки для поддонов, входящей в дополнительную комплектацию, может выниматься сбоку из машины. Если режущий аппарат при уборке урожая не требуется, например, при тюковании сена, то пресс-подборщик может использоваться также без ножевой кассеты.

С помощью реверсивного устройства, входящего в дополнительную комплектацию, даже серьезные забивания могут быть мгновенно устранены. Для этого режущий аппарат реверсируется из кабины, чтобы просто удалить посторонний предмет, вызвавший блокировку.

Всего лишь за один прием клапан для чистки переводится в положение над ножами, чтобы убрать засорение. Дополнительно на VariCut 51 область ножей и индивидуальная защита ножей чистится интегрированной системой чистки сжатым воздухом.

Ножи могут преселективно разбиваться на группы 51, 26, 25, 12 и 5 ножей на VariCut 51, а также 26, 14, 12, 6 и 6 ножей на VariCut 26. Преселективно установленная группа включается гидравлической системой, управляемой из кабины. Все переключающие кулачки установлены на валу и поэтому могут разделяться индивидуально по группам.

При гидравлическом включении ножей, ножевая кассета зажимается в раме. Это снимает нагрузку с опорных роликов ножевой кассеты – возникающие при резке вибрации надежно улавливаются. Это обеспечивает длительную плавность хода при задвигании и выдвигании кассеты.

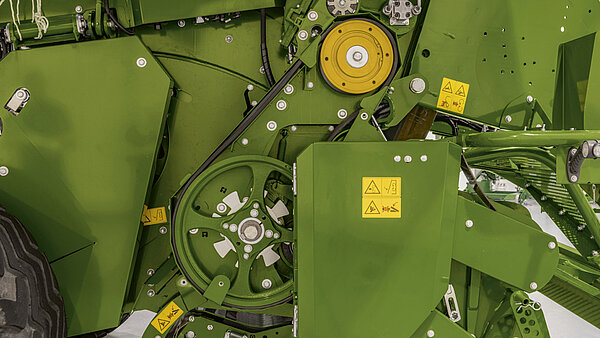

Боковой поликлиновый ремень приводит в действие подборщик и ротор. Благодаря непрерывному контролю проскальзывания ременный привод автоматически отключается при перегрузке, с которым подборщик и режущий аппарат также отключаются. Задвигание и выдвигание ножей для щадящего перезапуска может производиться автоматически или вручную.

• Короткая измельченная растительная масса, минимальная теоретическая длина измельчения: 21 мм
• Регулируемая длина измельчения, две подключаемые противорежущие пластины
• С эффектом расслоения волокна для лучшей впитывающей способности
• Со ступенчатым редуктором и гидравлической регулировкой высоты

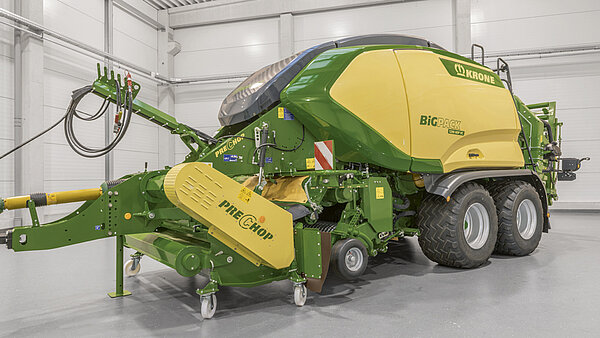

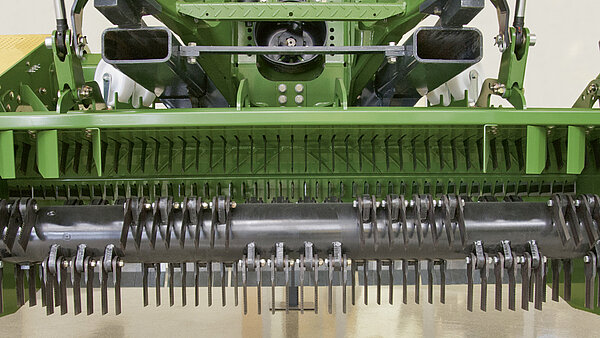

В качестве интегрированного переднего измельчителя для крупнопакующих пресс-подборщиков KRONE модельных рядов BiG Pack 1270 (VC), 1290 (VC) и 1290 HDP (VC) PreChop с 96 ротационными ножами и двумя рядами по 47 противорежущих ножей достигает теоретическую длину 21 мм. При этом PreChop не только измельчает, но и заметно расщепляет соломинки.

В сочетании с PreChop при необходимости подающий вал активного подборщика может фиксироваться и отключаться. Прижимной валец может откидываться. Высокий подъем PreChop позволяет использовать пресс-подборщик без демонтажа фронтального измельчителя.

Особенно в экстремальных пыльных условиях важен вопрос эффективной чистки узловязателей. Благодаря совершененно новой разработке KRONE PowerClean не только узловязатели, но и большие области пресс-подборщика надежно защищены от отложений.

Если PreChop не требуется длительное время, то фронтальный измельчитель, навешенный на крепежный палец, демонтируется без каких-либо трудностей. После извлечения крепежных пальцев и карданного вала измельчитель выдвигается в сторону на транспортных роликах.

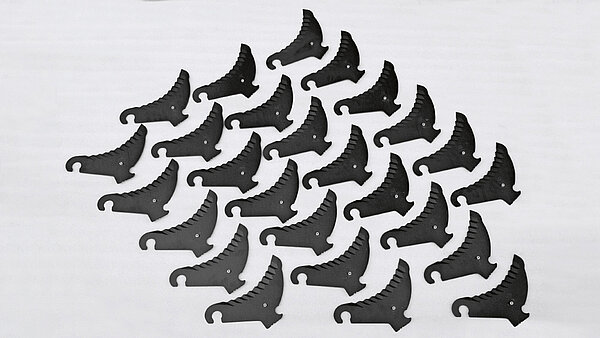

Ножевой ротор имеет большой диаметр 525 мм и 96 маятниковых измельчающих ножей, размещенных блоками. При оборотах свыше 3 000 в минуту стебельчатая масса транспортируется посредством двух рядов противорежущих ножей в количестве 47 штук прежде чем она попадает непосредственно на подборщик BiG Pack. Разделительная планка между противорежущими пластиами обеспечивает лучшее качество резки. Интенсивность обеих противорежущих пластин может устанавливаться без инструментов на пять павзличных ступеней. Для более высокого срока службы все ножи могут использоваться с двух сторон.

Мелко измельченный и не содержащий пыли материал находит, например, применение в качестве подстилки в птицеводческих помещениях, боксах для молочного скота, в свинарниках для свиноматок и откорма. К тому же, он служит кормом в рационе с малым содержанием сырой клетчатки, покрытием почвы при выращивании клубники или субстратом для выращивания грибов. Обработанная солома приобретает большую впитывающую способность, легче распределяется в животноводческом помещении, а значит каналы для животноводческих стоков остаются свободными, а удобрения быстрее минерализируются.

• Хорошее смешивание и равномерное предварительное уплотнение для оптимального заполнения прессовального канала
• Предварительное уплотнение регулируется через терминал управления
• Индикатор загрузки предварительной камеры обеспечивает максимальную пропускную способность даже для неопытного механизатора
• Защита посредством предохранительной муфты для высочайшего удобства управления
• Лучшая производительность при любой убираемой культуре и любом размере валка

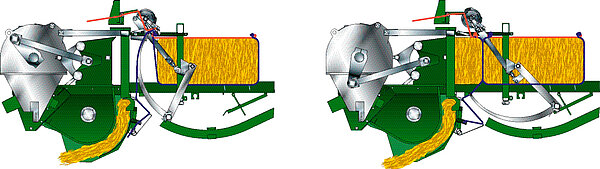

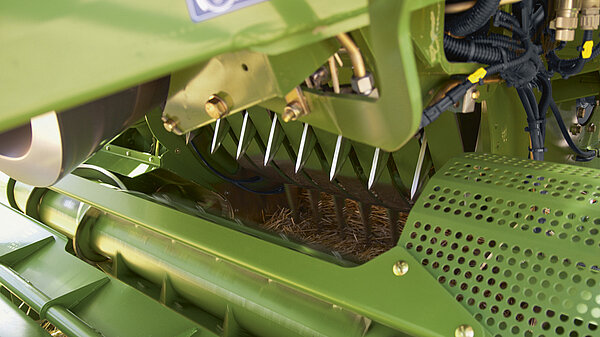

Лучшее, враг хорошего - под этим девизом была переработана вариабельная система заполнения (VFS). Лучшего смешивания и хорошего предварительного уплотнения было инженерам KRONE недостаточно, особенно для короткого материала и различных убираемых культур. Вы можете сразу же настроить предварительное уплотнение нового BiG Pack через терминал управления, и Вы всегда будете информированы об эксплуатации.

Во всех BiG Pack используется одинаковая вариабельная система заполнения. Это повышает повышает количество унифицированных деталей и, таким образом, значительно упрощает обеспечение запасными частями сервисного партнера. Посредством монтируемой в различных положениях поперечной балки может регулироваться поперечное сечение канала предварительной камеры к соответствующей машине, что особенно на машинах PreChop приводит к лучшей форме тюка.

Для значительного увеличения срока службы была также полностью переработана автоматическая система смазки вариабельной системы наполнения. Более высокая степень консистентной смазки и новое вращающееся соединение обеспечивают высочайшую эксплуатационную надежность. Сюда вошли многие знания, полученные из специально разработанных для сбора сахарного тростника BiG Pack X-treme.

Внутренняя направляющая группа накопительных граблин разделена и при износе или повреждении может просто и удобно меняться. Нижняя часть направляющей группы расширена до 20 мм и тем самым исполнены со значительно большей прочностью. В новом поколении BiG Pack используются направляющие ролики гораздо большего размера и управляющие рычаги от BiG Pack HDP II.

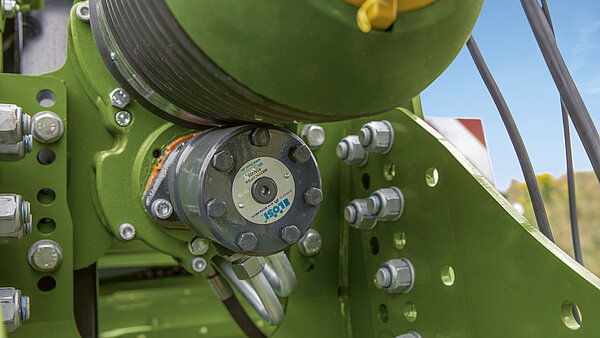

Посредством серийной системы измерения крутящего момента в приводном механизме непрерывно определяется степень использования вариабельной системы заполнения и тем самым всей машины, и посредством столбчатого индикатора. Это означает, что Вы всегда можете использовать BiG Pack чрезвычайно продуктивно с максимальной степенью загрузки.

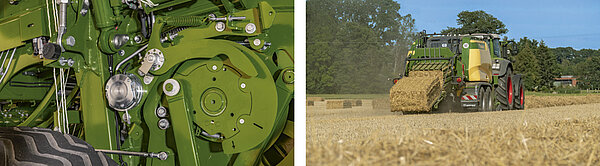

В новом BiG Pack система переключения вариабельной системы заполнения полностью переработана. Опять копирующее коромысло контролируется датчиком. Если подается недостаточно материала, активируется собирающий механизм посредством тормоза с электрическим управлением. Если тормоз не задействован, система при каждом повороте направляет материал в прессовальный канал посредством направляющих граблин. В чем секрет: посредством новой электронной системы запуска имеется возможность из кабины влиять на предварительное прессование и тем самым на толщину слоя или количество слоев в тюке. На дисплее терминала Вы непосредственно видите, насколько заполнена предварительная камера с каждым оборотом, а момент срабатывания можно регулироваться в соответствии с требованиями. В режиме подачи 1:1 тормоз не активируется!

Вся направляющая группа подающей граблины перемещается, так что она направляет растительную массу в прессовальный канал. Затем копирующее коромысло и беговая дорожка возвращаются назад в свое исходное положение.

Только когда предварительная камера достаточно заполнена, копирующее коромысло с его удерживающими зубьями выдавливается убираемой культурой из камеры предварительного прессования. При этом она освобождает переход собранного материала в основной прессовальный канал. Если собрано недостаточно материала и предварительное уплотнение, которое можно установить в терминале, не достигнуты, инициируется еще один ход сбора.

Пока беговая дорожка подающей граблины не повернута, захватывающие и подающая граблина непрерывно направляют прессуемую массу в транспортный канал и предварительно уплотняют ее. Копирующее коромысло с удерживающими зубьями удерживает собранную растительную массу под прессовальным каналом.

Вариабельная система заполнения работает с четырьмя захватывающими и одной подающей граблинами, а также с одним копирующим коромыслом. Захватывающие граблины управляются направляющей группой, подающая граблина – посредством второй поворотной направляющей группы.

Высочайшее удобство управления и оптимальное использование машины обеспечивает максимально возможную суточную производительность. Благодаря регулируемому с сиденья в тракторе предварительному уплотнению в предварительной камере, а также индикатору загрузки на основе крутящего момента вариабельной системы заполнения Вы всегда доводите BiG Pack до предела. Несмотря на высокую производительность, материал хорошо перемешивается благодаря непрерывному вращательному движению, при этом все же обрабатывается предельно бережно и не подвергается воздействию сил ускорения других систем подачи.

• Большая инерционная масса и высокая частота вращения обеспечивает спокойный ход
• Прямой силовой поток посредством карданных валов и предохранительных муфт
• Без срезных болтов в магистрали привода для высочайшей комфортабельности обслуживания
• Простой запуск машины благодаря гидравлической системе помощи при запуске, доступной в дополнительной комплектации для каждого BiG Pack.

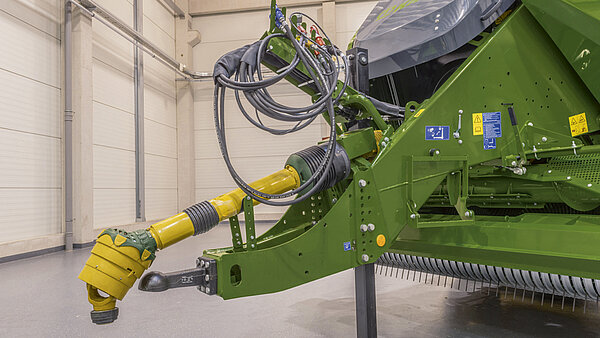

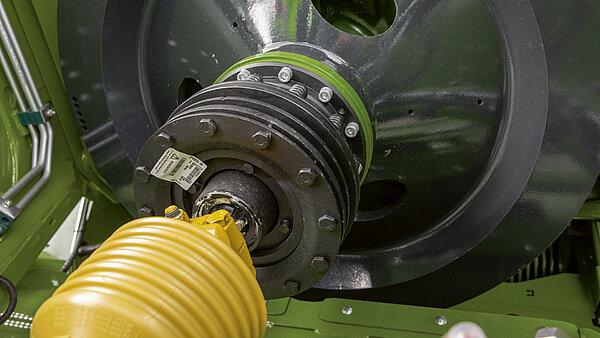

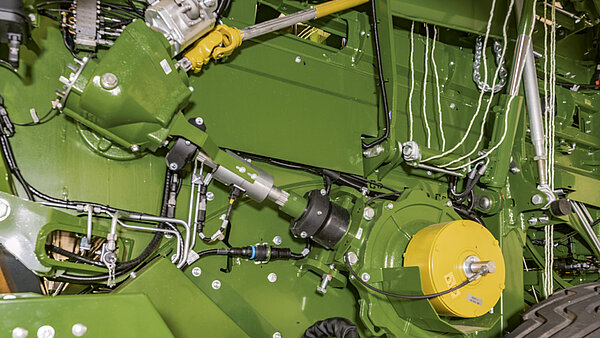

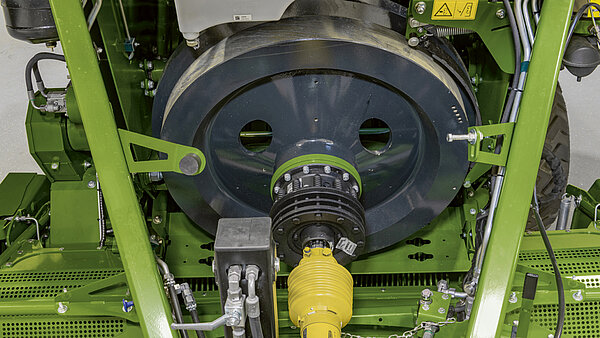

Компания KRONE издавна полагалась на большие маховики, потому что это единственный способ снизить пиковые нагрузки на приводной механизм и повысить рентабельность крупнопакующего пресс-подборщика. Приводы посредством редукторов и приводных валов вместо цепей обеспечивают к тому же чрезвычайно эффективный привод всей машины. Вам не нужно искать на KRONE BiG Pack неудобные защитные приспособления для приводного механизма с помощью срезных болтов. Здесь все чрезвычайно удобно защищается предохранительными муфтами.

Наряду с переключением ремня режущего аппарата VariCut и системой управления прессовального канала гидравлическая система чистки машины KRONE PowerClean также является закрытой бортовой системой и не требует масла из гидравлической системы трактора.

Передача усилия на захватывающие граблины и узловязатели производится на крупнопакующих пресс-подборщиках KRONE посредством прочных с низкими эксплуатационными расходами приводных валов, редуктора и предохранительных муфт. Кроме этой технологии привода, Вы приобретаете комфорт и надежность.

При запуске BiG Pack производится защита карданного вала посредством фрикционной муфты. При перегрузке машины ее надежно защищает автоматическая кулачковая муфта пресс-подборщика от энергии, накопленной в маховике. Обе муфты установлены перед маховиком для облегчения обслуживания.

Большие маховики предотвращают раскачивание и гарантируют спокойный ход машин. На машинах KRONE BiG Pack улавливаются пиковые нагрузки, машина работает равномерно и имеет значительно меньшую требуемую мощность. Это не только бережет нервы, но также экономит топливо и сводит к минимуму износ.

Для щадящего запуска машины все пресс-подборщики BiG Pack могут оснащаться гидравлической стартовой помощью. Маховик ускоряется посредством сдвоенного гидравлического мотора, до того, как в работу включается вал отбора мощности трактора.

• Удлиненный прессовальный канал для оптимальной формы и плотности тюка прежде всего на сухом материале
• Большие гидравлические цилиндры с прямым давлением большого размера для высочайшей плотности тюка
• Электронный датчик в виде зубчатого колеса для постоянно одинаковой длины тюка
• Электронная регулировка усилия прессования для равномерной плотности тюка
• Делимый выталкиватель остатка тюка для выдвигания только заднего тюка или для опустошения всего прессовального канала

С помощью удлиненного на более чем 20 % прессовального канала и верхнего прессовального канала по всей ширине канала новый BiG Pack создает идеальные условия для еще более лучшей формы и плотности тюка, в частности при очень сухих убираемых культурах и высокой производительности. Бортовая гидравлическая система с автоматической регулировкой усилия прессования обеспечивает тюки одинаковой формы с ровными краями даже при меняющейся влажности и различных стебельчатых культурах.

Выталкиватель тюков является делимым, то есть, Вы можете решать, хотели бы Вы вытолкнуть только последний тюк или полностью опорожнить канал. Когда приводится в действие выталкиватель тюков, давление в прессовальном канале автоматически снижается до регулируемого значения. При этом, в зависимости от заготавливаемой культуры, упрощается выталкивание тюка, посредством оставшегося остаточного давления. В автоматическом режиме выталкиватель тюка автоматически выполняет несколько циклов.

При запуске пресс-подборщика всегда предварительно выбирается ручной режим с давлением прессованмя 50 бар. В этом режиме сначала должен быть заполнен прессовальный канал убираемой культурой, перед тем как перейти в автоматический режим. Конечно, механизатор также может прессовать с фиксированным значением от 0 до 180 бар, но тогда автоматическая регулировка усилия прессования отключается.

Механизатор выбирает на терминале плотность от 0% до 100%. После этого гидравлическое давление в прессовальном канале устанавливается автоматически системой регулировки силы прессования. Даже при меняющихся условиях Вы получаете равномерно уплотненные тюки.

KRONE в BiG Pack делает ставку на электронное измерение длины тюка посредством зубчатого колеса. Оно расположено по центру прессовального канала и защищено боковым щитком от посторонних предметов и грязи.

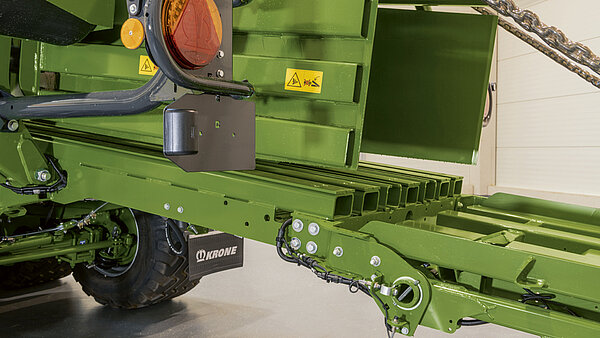

BiG Pack оснащен прочным окончанием рамы с монтажными кронштейнами, что позволяет устанавливать тележки для сбора тюков. В дополнение к различным скатным лоткам машина также доступна на заводе в подготовленной для тележки версии «BaleCollect ready».

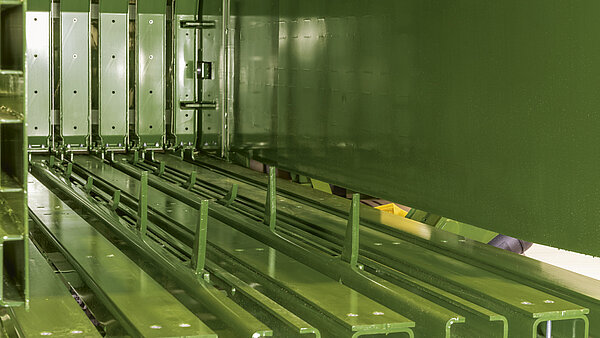

Канал для прессования теперь увеличен на 20% до 3,60 м и имеет верхнюю крышку во всю ширину на всех типах. У BiG Pack 1290 HDP увеличение в передней части канала Дополнительно устанавливаются в качестве серийных износостойких пластин. Это позволяет получать тюки отпимальной формы и плотности с небольшим износом. До шести гидроцилиндров приводят в действие верхние и боковые прессовальные щитки.

• Высокая эксплуатационная надежность благодаря технологии двойного узловязателя
• KRONE PowerClean в серийной комплектации с константным обдувом против загрязнения

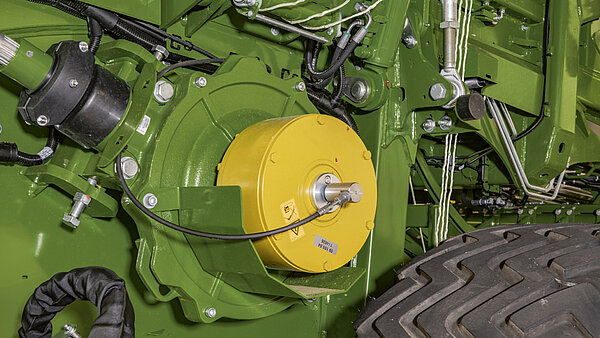

• Серийная центральная система смазки
• Длительный срок службы

При сильно уплотненных тюках невозможно обойтись без технологии двойного узловязателя. Во время прессования верхний и нижний шпагаты подаются свободными и заправляются в узловязатель на короткое время только во время завязывания узлов. Значительно меньшая нагрузка на узловязатель и шпагат способствует высочайшей эксплуатационной безопасности и надежности.

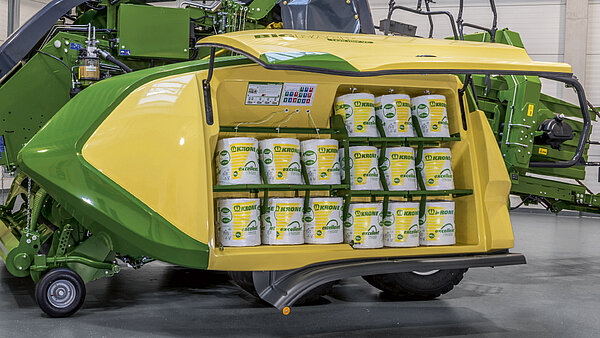

Дополнительно к основному отделению для шпагата компания KRONE как единственный производитель в качестве опции предлагает два дополнительных отделения для шпагата на задней части машины. Здесь можно перевозить всего шесть 15-кг катушек шпагата и тем самым значительно продлить рабочий день благодаря приблизительно 250 - 300 дополнительным тюкам.

Был явно модифицирован не только дизайн, но и улучшена функциональность отделений шпагата. Отделение шпагата является частью боковой крышки и доступен без инструментов через дополнительную крышку. Это эффективно защищает от пыли и грязи. Можно логически связать друг с другом 15 рулонов шпагата с каждой стороны. В дополнение к стандартным 11-кг катушкам компания KRONE предлагает теперь также 15 кг катушки, которые значительно увеличивают длительность действия.

Во время процесса прессования на тюк подается верхний и нижний шпагат, которые по отдельности связываются друг с другом в начале (начальный узел 1) и в конце (конечный узел 2) соответствующего тюка. Нижний шпагат продевается через систему натяжных приспособлений и иглу: он обхватывает низ и обе торцевые стороны тюка. Верхний шпагат подается к тюку непосредственно через систему натяжных приспособлений и замыкает верхнюю сторону тюка. Так обеспечивается то, что машина с любой растительной массой может работать с максимальным усилием прессования.

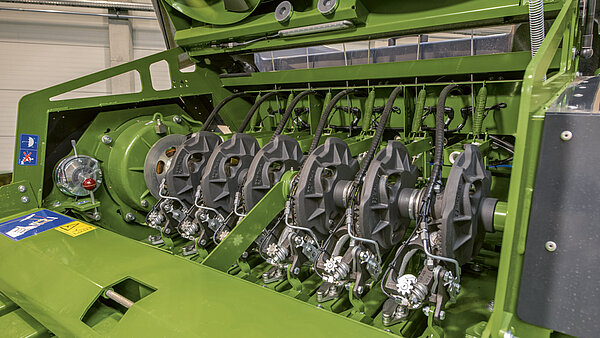

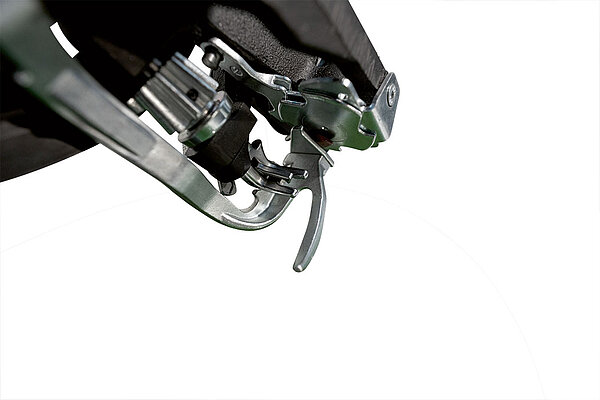

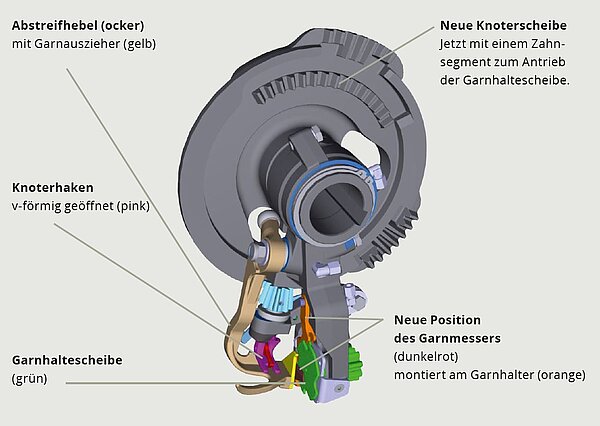

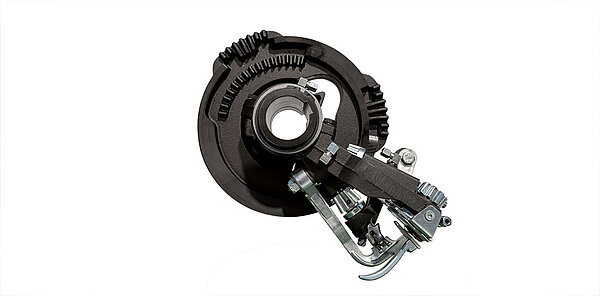

KRONE V-узловязатель назван в честь V-образного открытого узловязального крючка, имеющего форму петли и который позволяет протянуть вниз петлю второго узла. Таким образом, связанный с системой отрезок шпагата двойного узловязателя втягивается в начальный узел тюка в качестве петли, повышающей устойчивость, и не оставляя остатки.

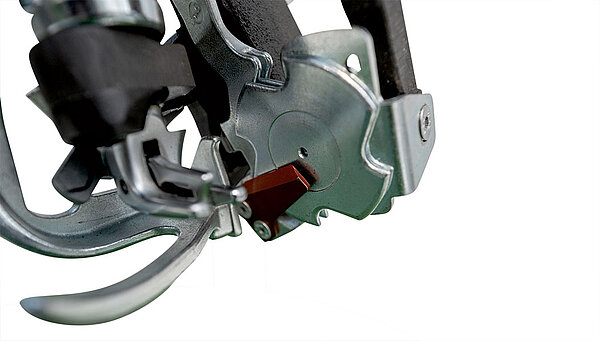

Нож занимает свое новое положение непосредственно перед диском для удержания шпагата. При вращении удерживающего шпагат диска, между двумя циклами крюка узловязателя, шпагат протягивается через нож и разделяется. Очистной рычаг точно выталкивает узел с крючков узловязателя.

Диск для удержания шпагата и крючок узловязателя управляются с помощью измененного контура и сегментации диска узловязателя. Бросается в глаза отсутствующий второй сегмент зубьев диска для удержания шпагата, по сравнению с обычным двойным узловязателем Deering.

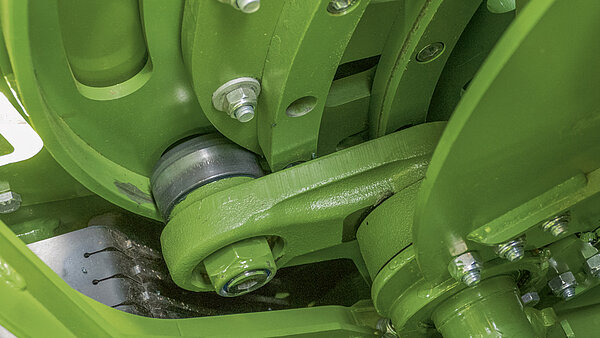

V-узловязатель работает чрезвычайно надежно и с низким износом благодаря системе двойного узловязателя Deering, при которой связанный отрезок шпагата больше не отпускается, как раньше, а втягивается в виде петли во второй узел (стартовый узел) и обеспечивает дополнительную стабильность.

• Эффективно предотвращает отложения до их появления
• Гидравлический привод для высочайшей продуктивности очистки
• Надежно очищает не только узловязатели, но и боковые стороны машины до оси
• Высочайшие комфорт и безопасность

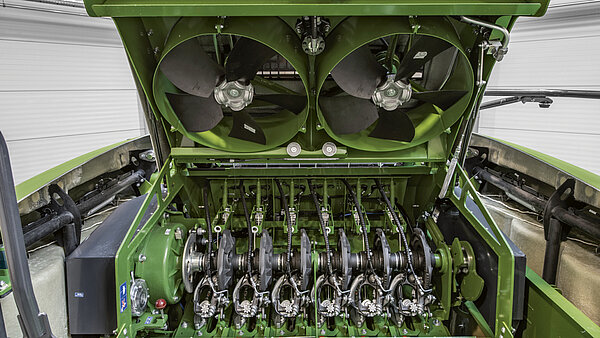

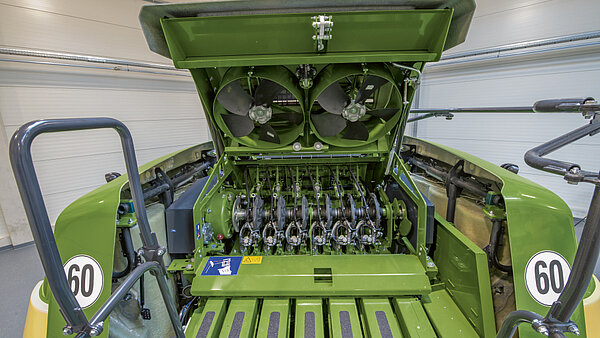

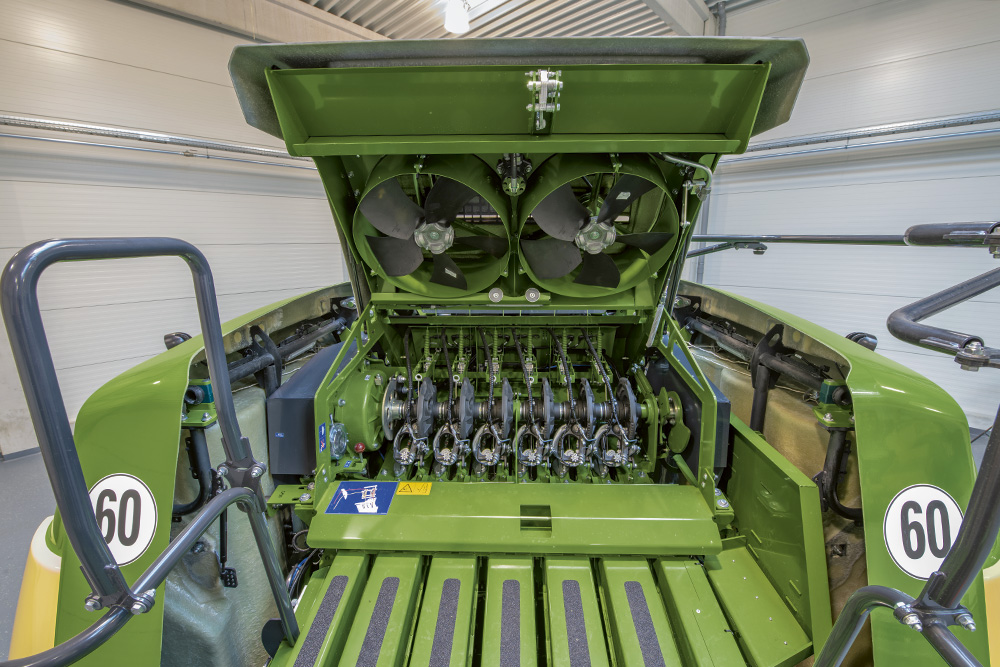

С системой очистки KRONE Power-Clean компания KRONE открывает новые горизонты. Избыточное давление на столе узловязателя отстраняет загрязнения до того, как они скапливаются. Отводимый вниз за отделениями для шпагата воздух надежно очищает боковые стороны машины вплоть до оси. С помощью этой системы Вы можете чрезвычайно комфортно поддерживать чистоту больших деталей своего пресс-подборщика на дороге и в поле.

В закрытом состоянии весь стол узловязателя накрывается пластиковым щитком гладкой формы. Узловязатели наилучшим образом защищены от наружных воздействий.

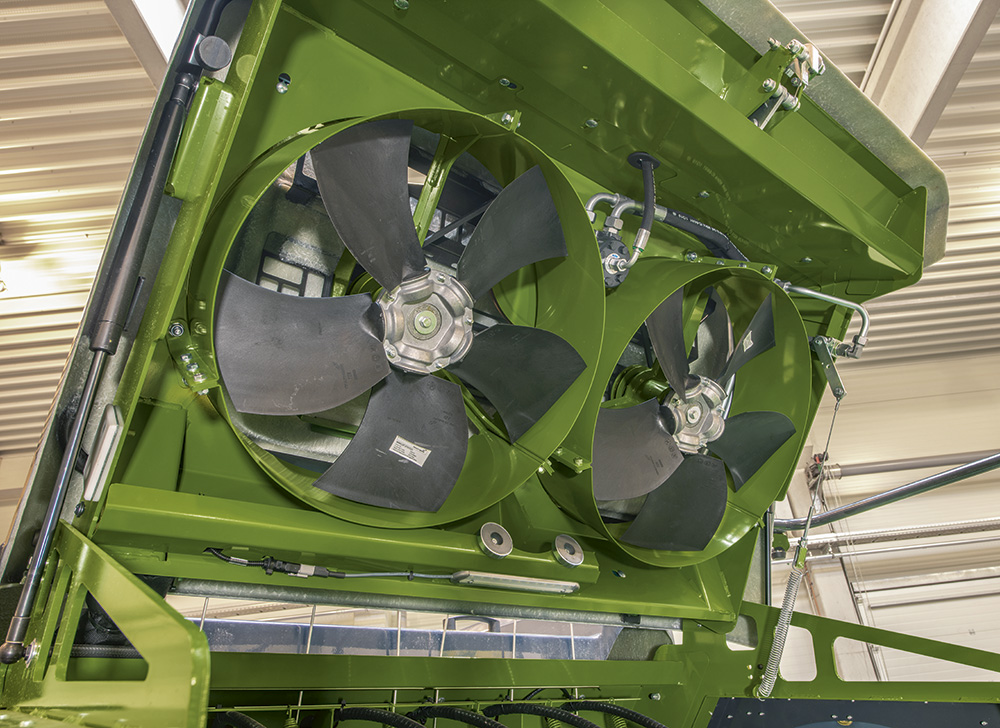

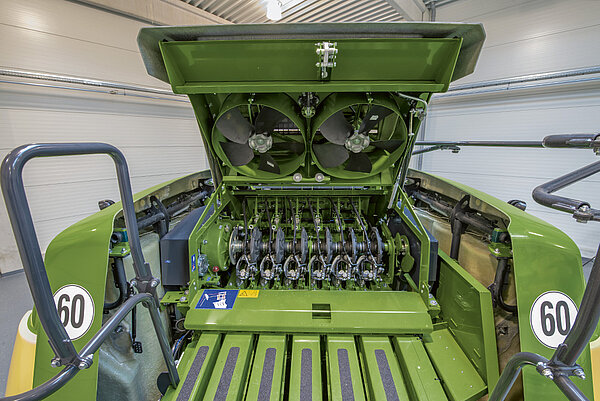

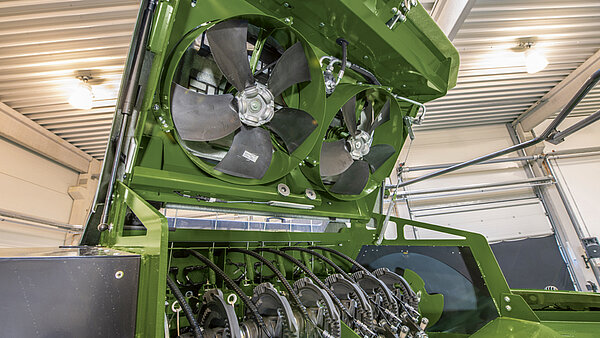

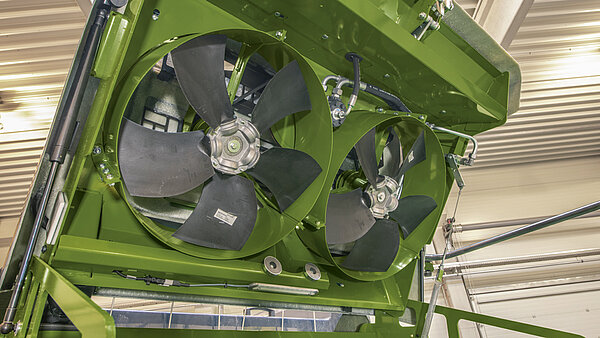

Две большие турбины обдувают сзади стол узловязателя. Из-за постоянного давления в зоне узловязателя, отложения не имеют шансов попасть в обвязку. Это означает, что никакой материал не попадает в пресс-канал и не вызывает здесь загрязнения. Отводимый воздух надежно очищает область за отделениями шпагата.

Посредством бортовой гидравлической системы узел мощно приводится в действие, как только подключается ВОМ. Больше нет необходимости в хорошо известном пневматическом чистящем устройстве, что значительно снижает требования к трактору.

Весь узел может отклоняться легко и без инструментов, и обеспечивает этим удобный доступ к узловязателям. При отклонении колеса, турбины отключаются автоматически.

• До 9 отдельных тюков в одном большом
• Малые тюки длиной от 0,30 м до 1,35 м
• Высокая производительность на поле
• Простое распределение материала на хозяйственном дворе благодаря маленьким тюкам

С помощью входящей в дополнительную комплектацию системы MultiBale Ваш BiG Pack 1270 становится настоящей многосторонней машиной. С помощью больших тюков в поле Вы убираете и транспортируете чрезвычайно эффективно даже большие участки. Маленькие тюки на ферме можно легко перемещать и распределять даже там, где нет крупного погрузочного оборудования. С системой MultiBale компания KRONE предлагает Вам уникальную систему, с помощью которой Вы сможете выделиться среди конкурентов и расширить круг своих клиентов.

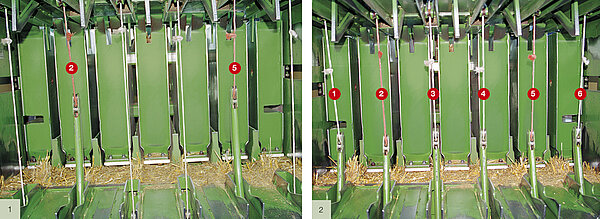

В режиме Multibale два узловязателя связывают малогабаритные тюки, другие узловязатели перевязывают весь тюк. Это возможно благодаря составному игольчатому коромыслу. При помощи управляемой защёлки соединяются или разъединяются оба игольчатых коромысла. Так как двойной узловязатель может работать только при подаче шпагата, нити проходят незатронутыми под узловязателями. Малые тюки связываются только двумя нитями шпагата (1). В конце процесса прессования оба коромысла снова соединяются автоматически, причем все узловязатели снова проводят шпагат (2). Затем прочно связывается большой тюк.

Уже во время полевых работ механизатор на терминале управления в кабине трактора выбирает необходимое количество тюков. Наряду с общей длиной больших тюков выбирается количество малых порций. Отдельные тюки меньшего размера скрепляются двумя шпагатами каждый, а весь тюк четырьмя шпагатами. Конечно, вы можете работать также обычным образом. Затем крупногабаритные тюки перевязываются шестью шпагатами.

До девяти отдельных тюков в одном большом тюке: Отмеченная наградами технология MultiBale надежно упрощает погрузочно-разгрузочные работы тюков в поле и на дворе. Маленькие тюки имеют длину от 0,30 до 1,35 м и могут также легко перемещаться без дорогостоящих технологий. Разумеется, имеется возможность также для прессования традиционных больших тюков длиной до 2,70 м.

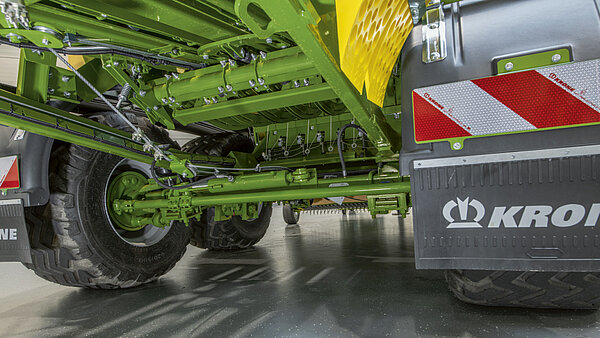

• Усиленное дышло с максимально разрешенной нагрузкой 3 т.

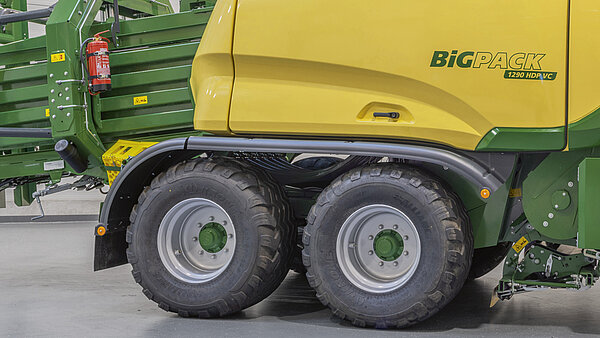

• Новая усиленная тандем-ось от BPW макс. до 60 км/час
• Дополнительные 26,5-дюймовые шины для режущих аппаратов, легкости передвижения и еще меньшего давления на почву, особенно в сложных условиях.
• Разработанный специально для BIG Pack оси Boogie от BPW с высочайшим комфортом езды посредством параболических рессор

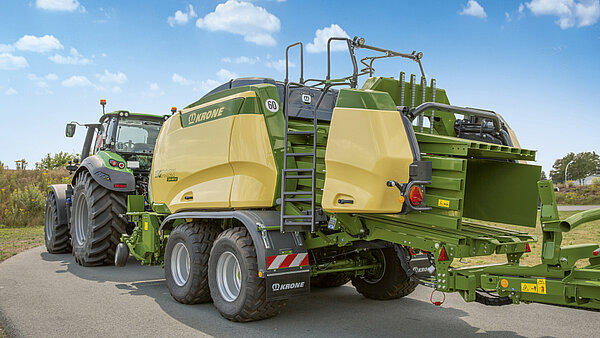

Независимо от того, в поле или на дороге - с KRONE Big Pack Вы всегда будете уверенно работать в поле, и ехать по дороге. Особый вклад вносит на выбор жесткая или поворотная тандем-ось, обеспечивающая максимальную скорость до 60 км/ч.

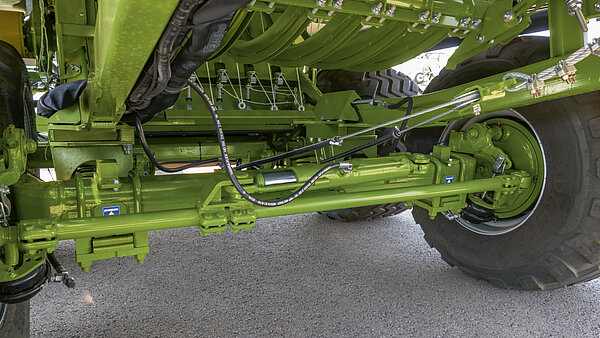

Также намного удобнее обслуживать управляемую ось. Таким образом, все точки смазки с интервалом смазки < 50 часов подсоединены к централизованной смазки. Наряду с меньшим временем, необходимым для ежедневного технического обслуживания, пыль и грязь, в частности, постоянно удерживаются вдали от точек смазки.

Все BiG Pack могут опционально оснащаться шинами размером 500/60 R22,5, 600/50 R22,5 или 620/50 R22,5 При этом, разумеется, используются высококачественные радиальные шины. Диаметр шин на всех вариантах идентичный, варьируется только ширина шин. Дополнительно для машин с режущим аппаратом предлагаются 26,5-дюймовые шины размерами 620/55 и 710/50. Они обеспечивают улучшенную маневренность и снижают давление на почву, особенно в сложных условиях.

С помощью подрессоренной тандемной оси Boogie, BiG Pack даже на скорости 60 км/час едет плавно, бережет водителя и машину. Благодаря инерционным поворотным задним колесам Вы мастерски пройдете каждый поворот и сохраните ценную луговую дернину. Для движения задним ходом или более высокой передней скорости управляемая ось автоматически выставляется прямо и блокируется гидравлически.

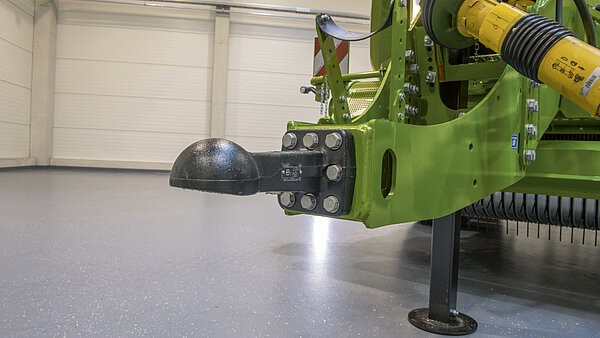

Агрегатирование и снятие машины с трактора значительно упрощаются непосредственно при использовании тягово-сцепного устройства с шаровой головкой 80, если используется предлагаемая в качестве опции гидравлическая опорная стойка. Она имеет двустороннее действие и обеспечивается маслом непосредственно от гидравлической системы трактора. Под заказ имеется также механическая опорная стойка.

В дополнительной комплектации BiG Pack могут оснащаться прицепным устройство с 80-й шаровой головкой. Для использования в маятниковом прицепном устройстве имеется выбор также заднего прицепного устройства. Муфты в серийной комплектации подсоединены к централизованным системам смазки.

Под заказ все BiG Pack могут опираться на нижнюю или верхнюю навеску. Это возможно благодаря модульному дышлу для опорной нагрузки до трех тонн. Благодаря компактной конструкции и устанавливаемому в различных положениях опорному блоку карданного вала всегда позволяют реализовывать оптимальную работу карданного вала. Имеются дополнительные устройства защиты от столкновений для сохранения шин трактора, особенно на крутых поворотах. Для эксплуатации во всем мире в распоряжении имеются различные типичные для данной страны системы аргегатирования.

• Цветные сенсорные экраны с высоким разрешением и лучшим комфортом
• Благодаря ISOBUS-Standard блоки управления KRONE на крупнопакующих пресс-подборщиках могут применяться для всех машин, подготовленных под ISOBUS
• В комбинации с трактором, совместимым с ISOBUS, управление KRONE BiG Pack может производиться также через терминал трактора
• Панель управления для простого обслуживания при очистке и техническом обслуживании непосредственно на машине

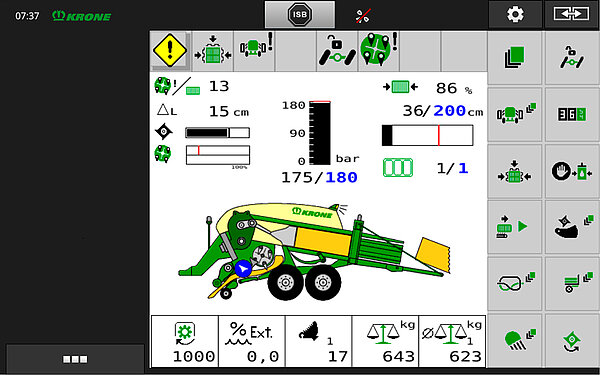

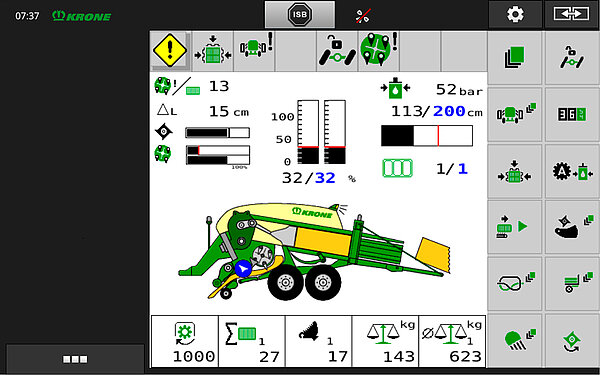

Уже с терминалом DS 500 от KRONE Вы получаете комфортабельный цветной сенсорный дисплей, с помощью которого Вы сможете управлять всеми важными функциями техники. Максимальный комфорт предлагают терминалы ISOBUS CCI 800 и CCI 1200, которые могут применяться одновременно для управления техникой и в качестве дисплея камеры.

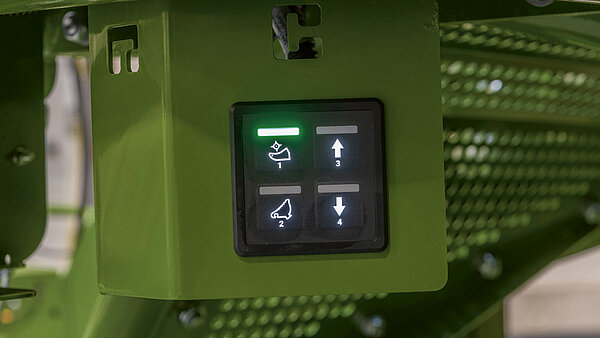

С помощью кнопок непосредственно на машине могут переключаться режущий аппарат, складывание отделений шпагата, лоток и выталкиватель тюка, а также светодиодное рабочее и сервисное освещение. Посредством светодиодного освещения кнопок, Вы получаете визуальную обратную связь о корректной активации отдельных функций.

Все ISOBUS-совместимые машины KRONE могут управляться также напрямую посредством терминала трактора, совместимого со стандартом ISOBUS. Вы производите соединение всего лишь одним кабелем и привычная операционная система появляется на терминале трактора в кабине. Дополнительные органы управления, такие как, джойстик CCI A3, в зависимости от трактора могут значительно упростить управление машиной.

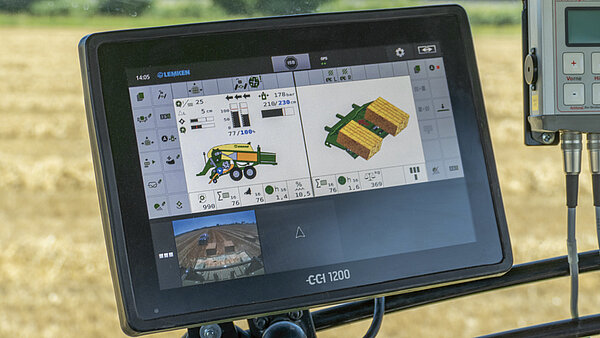

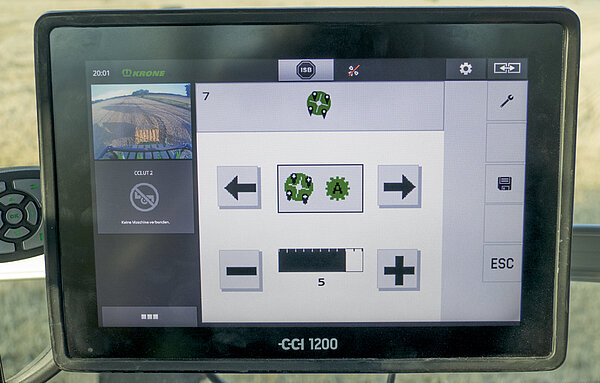

Новый терминал CCI 1200, совместимый с ISOBUS с 12-дюймовым сенсорным дисплеем позволяет отображать для Вас сразу два универсальных терминала (УТ) на одном дисплее. Так, например, BiG Pack, тележка подбора тюков и изображение с камеры могут обслуживаться всего лишь одним терминалом, и вам потребуется только один дисплей. Это экономит денежные средства и улучшает панорамный обзор из кабины. На дисплее с интенсивными цветами и высоким разрешением могут отображаться функции также в режиме мини-просмотра.

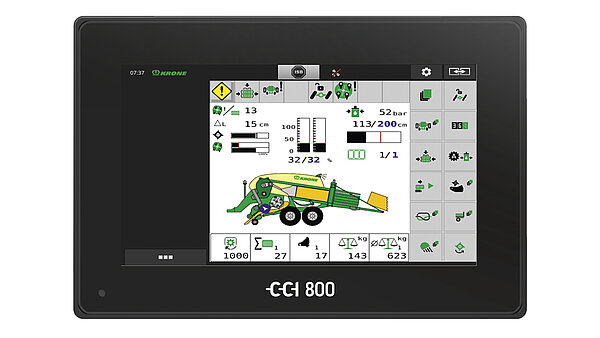

Совместимый с ISOBUS терминал CCI 800 с 8-дюймовым сенсорным дисплеем служит для управления техникой и в то же время в качестве дисплея камеры, чтобы иметь обзор на одну тележку для тюков. Эта многофункциональность экономит средства и дает оптимальный панорамный обзор. На дисплее с интенсивными цветами и высоким разрешением могут отображаться функции также в режиме мини-просмотра.

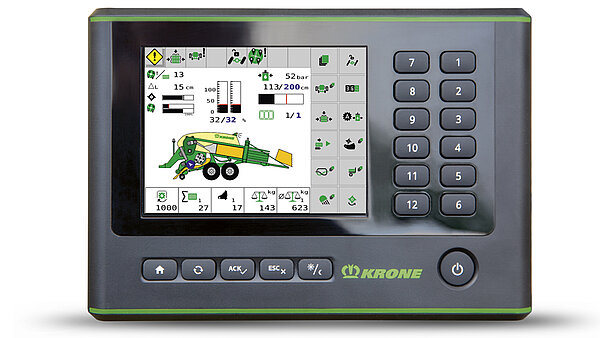

Компактно сконструированный терминал DS 500 имеет 5,7-дюймовый цветной дисплей и позволяет ясное и простое управление техникой. Оно на выбор производится посредством двенадцати функциональных кнопок или сенсорного экрана, а также с помощью колесика на обратной стороне.

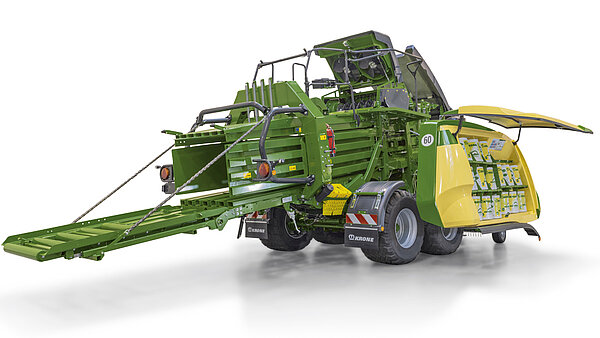

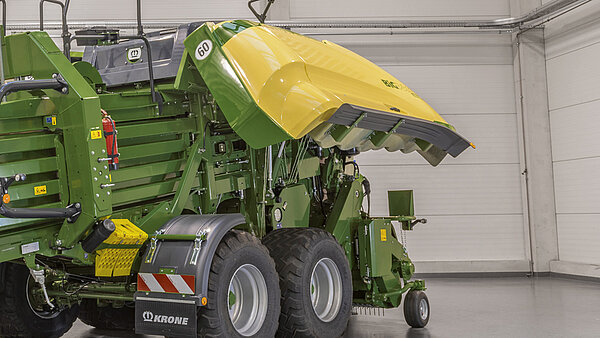

• Гидравлическое раскладывание и складывание боковых щитков для удобного заполнения запаса вязального шпагата и оптимального доступа при сервисных и ремонтных работах

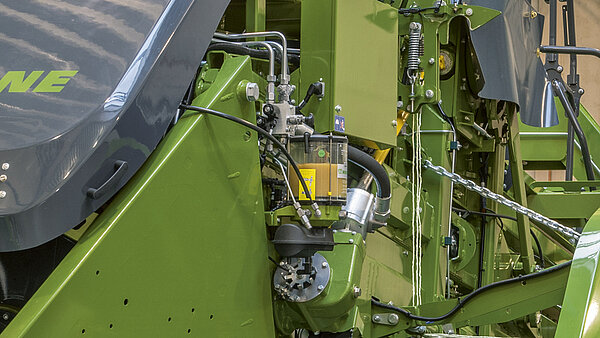

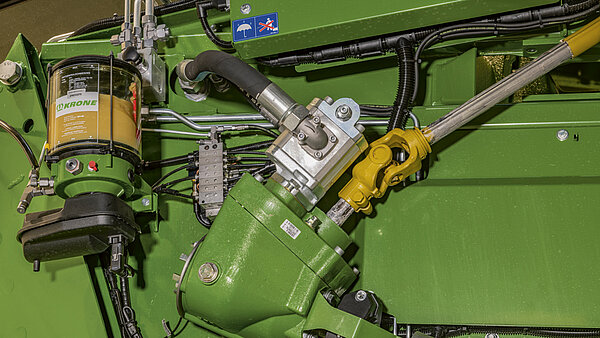

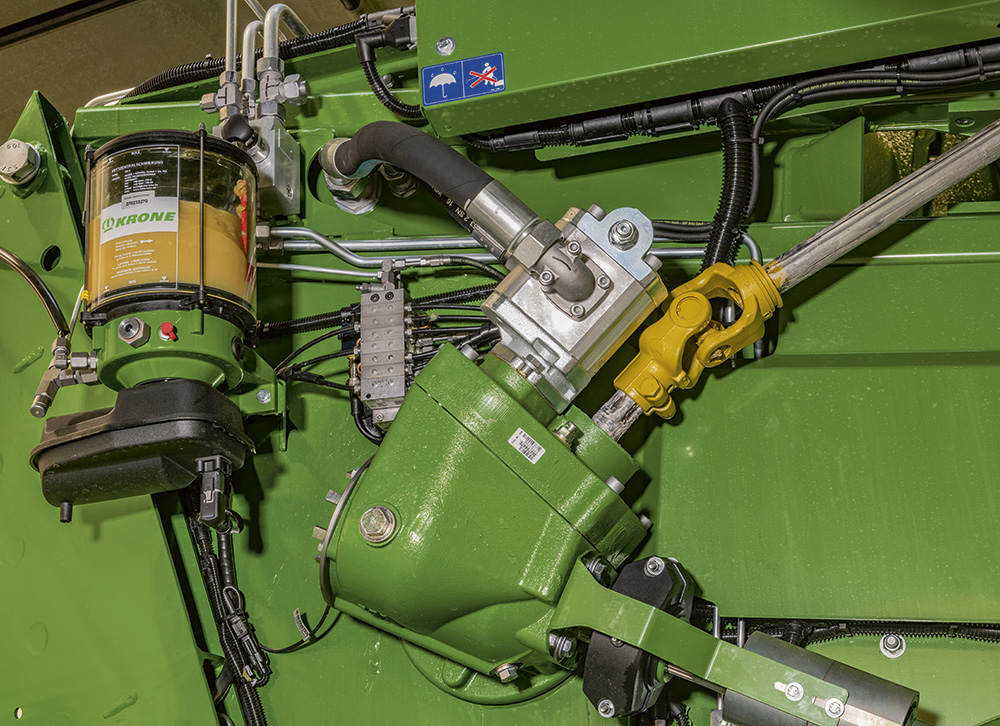

• Централизованная смазка для более продолжительных интервалов между проведением техобслуживания и меньших временных затрат
• Дополнительный бак для воды, включая дозатор жидкого мыла для мытья рук на месте

Регулярное техническое обслуживание машины повышает надежность и срок службы Ваших BiG Pack. С этой целью компания KRONE разработала инновационную концепцию складывания, благодаря которой боковые щитки удобно складываются и раскладываются гидравлически для сервисных и ремонтных работ, а также для заполнения запаса вязального шпагата. При складывании и раскладывании отделений шпагата рабочие пространства автоматически освещаются светодиодными фарами, так что Вы даже ночью будите видеть как днем.

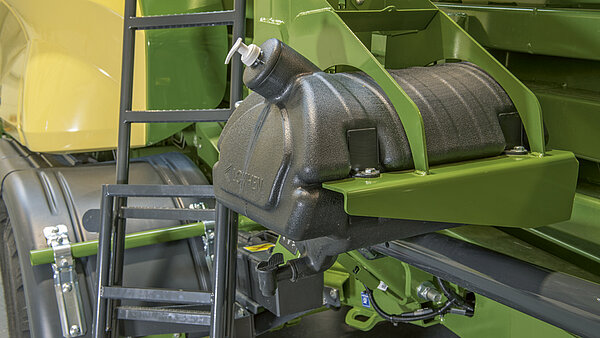

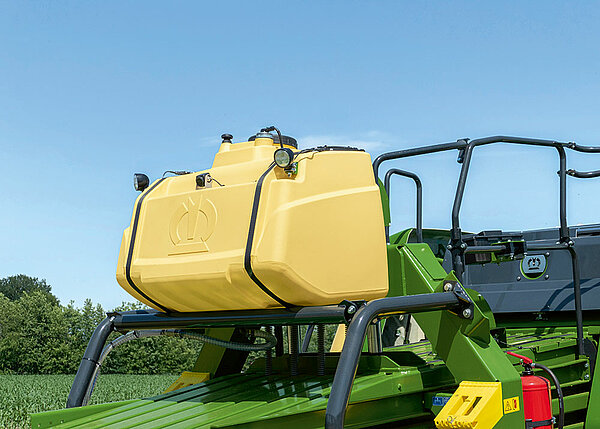

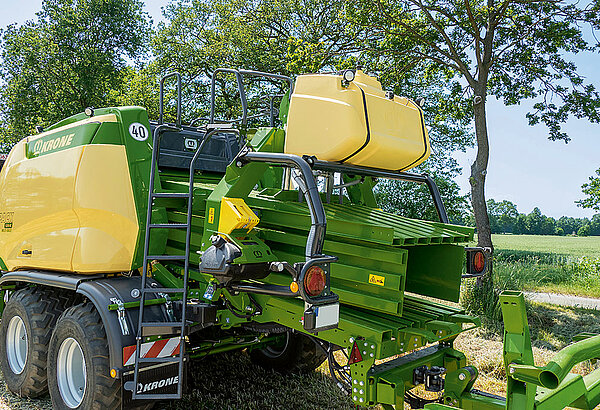

Встроенный в задней части машины дополнительный бак для воды вместе с дозатором жидкого мыла отвечает за то, чтобы Вы даже после краткого контакта рук с машиной не возвращались в трактор с грязными руками.

Более продолжительные интервалы между проведением техобслуживания и меньшие временные затраты позволяет централизованная смазка с большим баком для консистентной смазки. Он находится для защиты от ультрафиолетовых лучей спереди под левым боковым щитком.

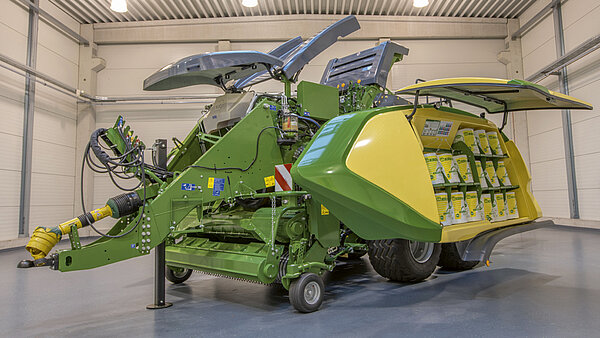

Интегрированные в боковые щитки отделения шпагата откидываются для пополнения катушек шпагата. После достижения оптимальной высоты крышки отделения шпагата открываются тогда просто и без применения инструментов. В данном положении катушки шпагата имеют оптимальный доступ и заменяются без труда.

Для сервисных и ремонтых работ все детали машины должны иметь хороший доступ. С этой целью боковые щитки BiG Pack по мере необходимости с помощью терминала отводятся непосредственно из кабины трактора или клавиатуры в задней части машины так далеко, чтобы была возможна удобная работа на уровне глаз и с достаточным пространством над головой.

• Серийное светодиодное освещение для простого обслуживания машины в области отделений шпагата и узловязателей
• Дополнительное опциональное светодиодное освещение для высочайшего удобства обслуживания даже в долгие рабочие дни
• Светодиодные фары рабочего освещения в дополнительной комплектации для лучшего обзора в поле
• Имеются различные пакеты освещения для индивидудальной адаптации

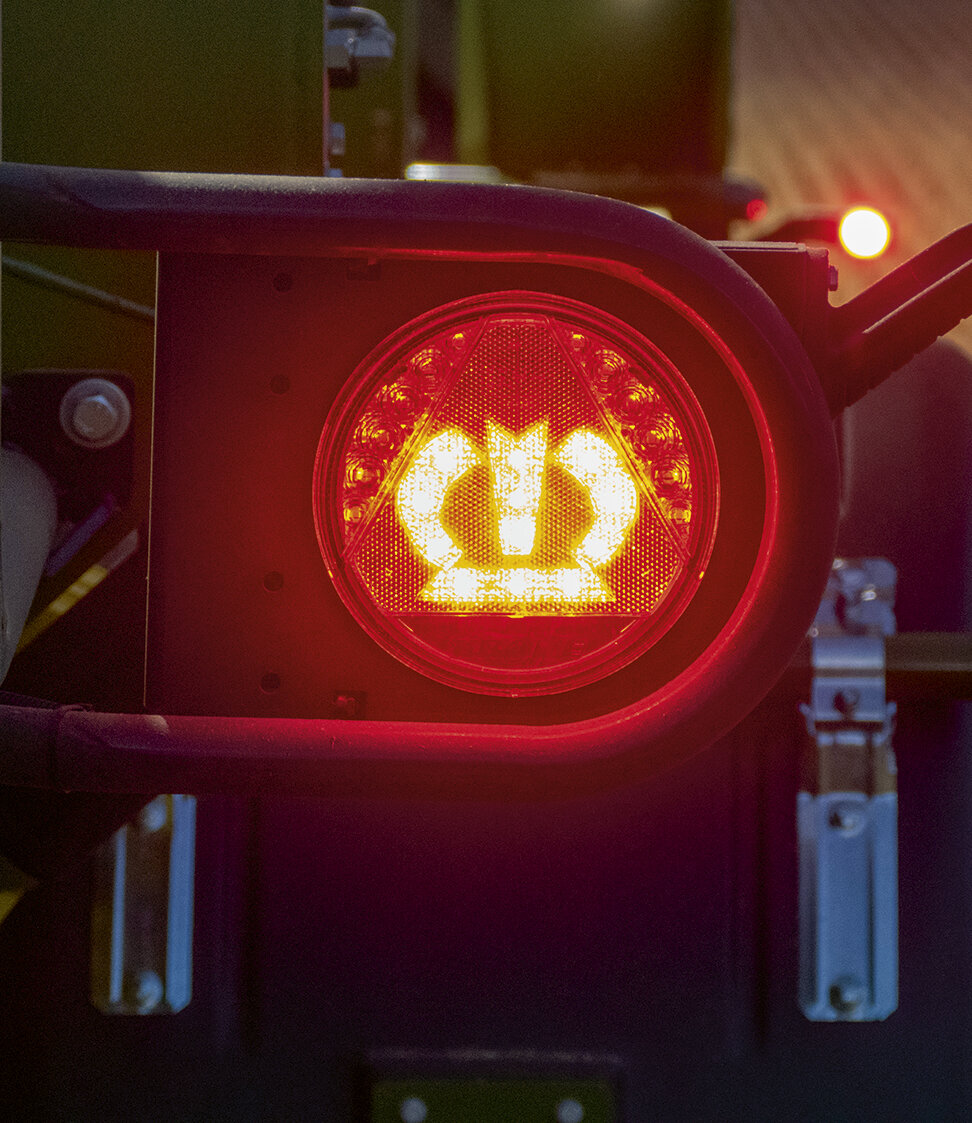

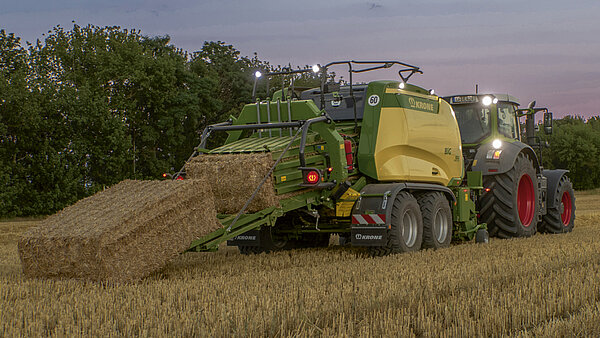

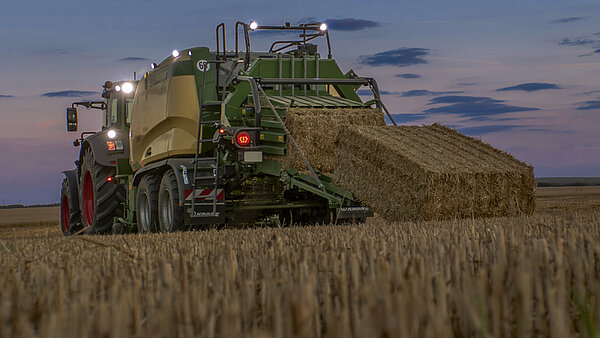

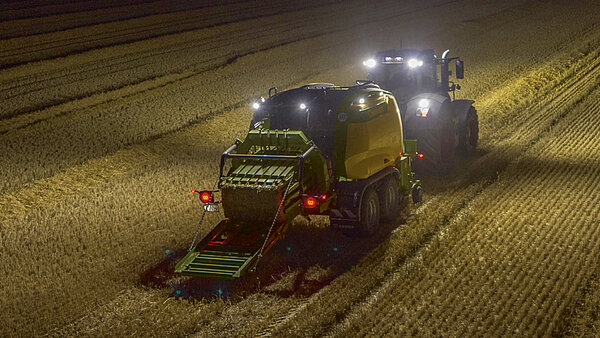

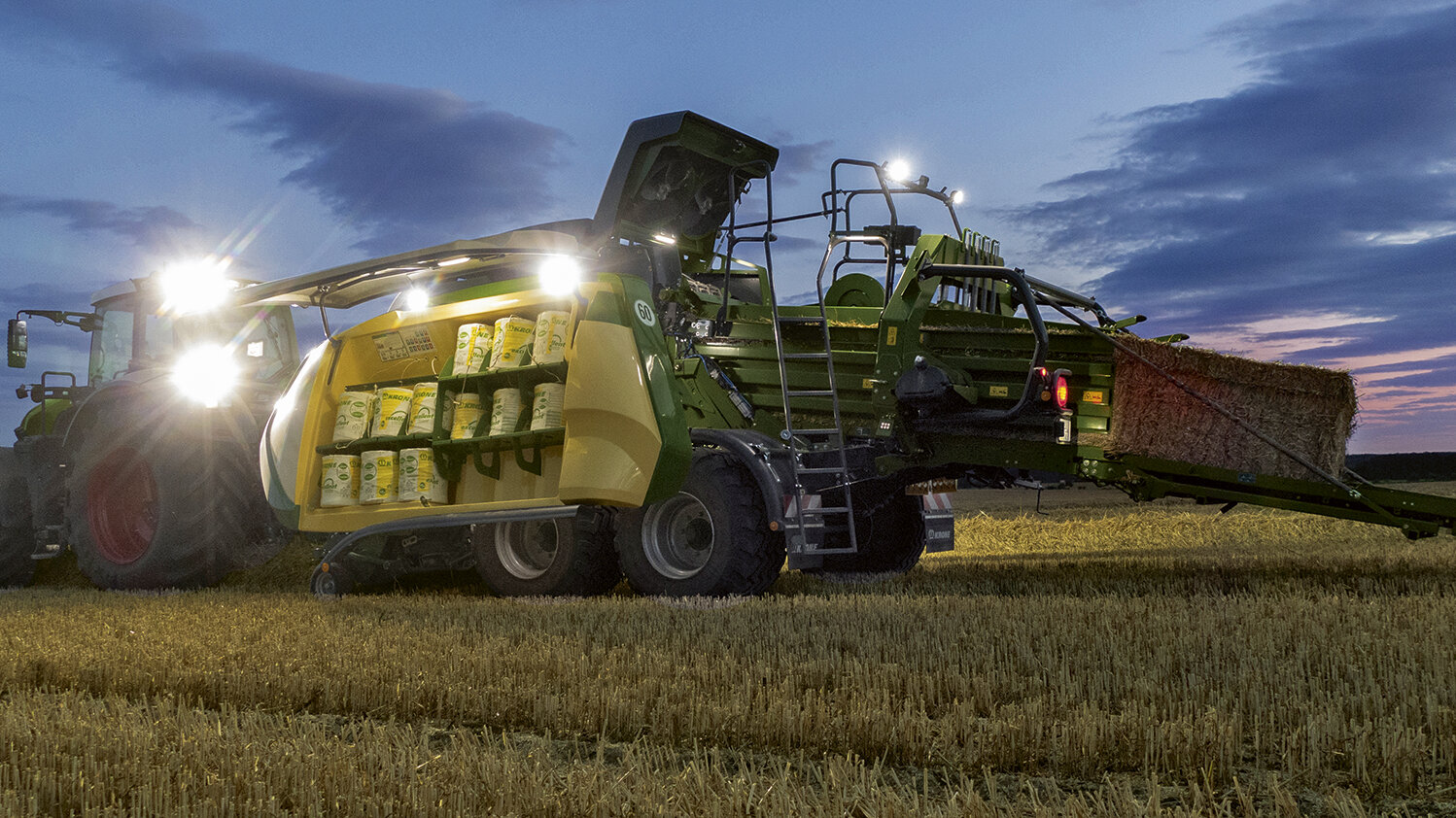

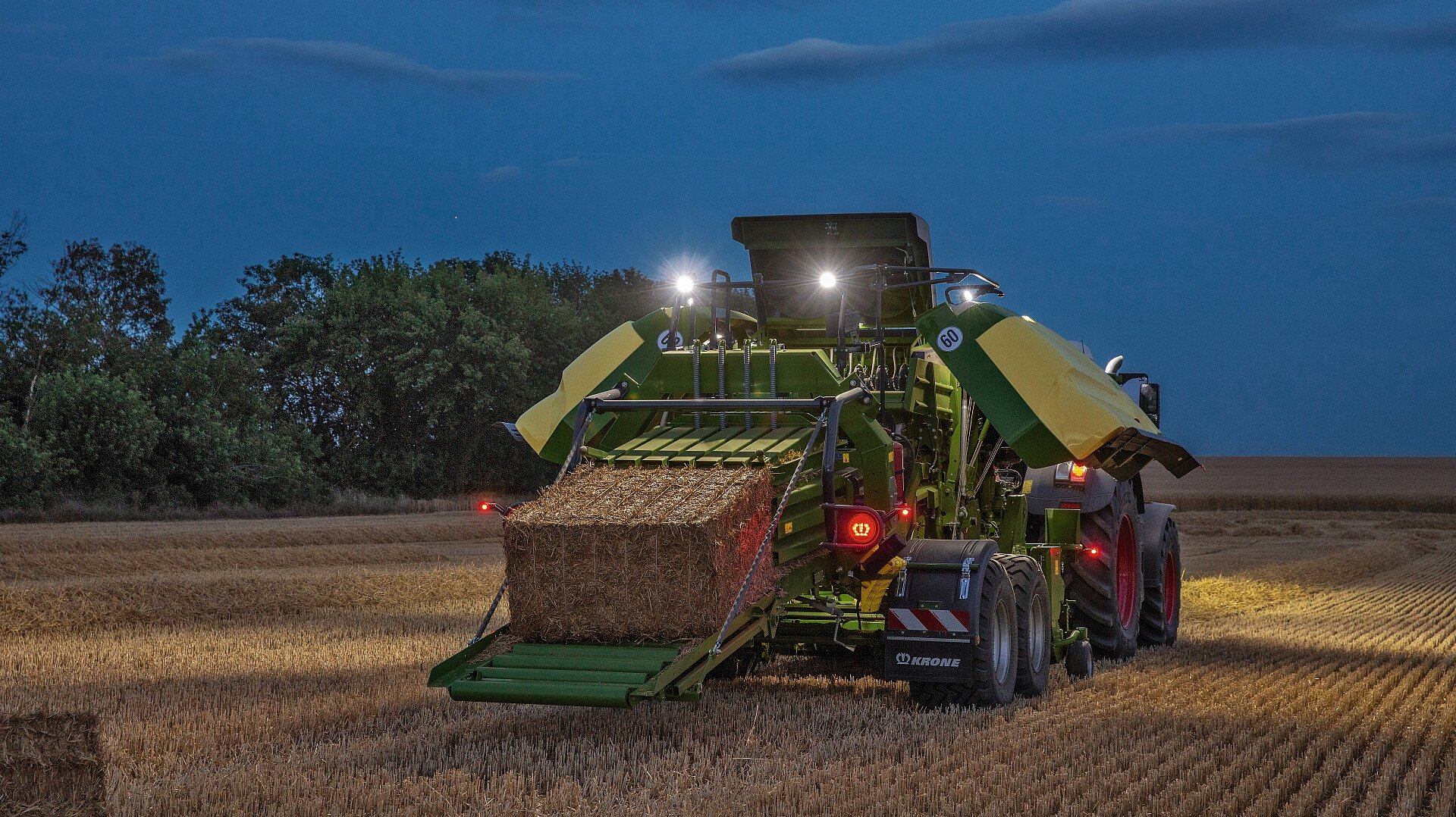

Превратите ночь в день! KRONE предлагает для BiG Pack множество комплектаций освещения, так что Вы можете полностью адаптировать свой пресс-подборщик к потребностям. Серийно светодиодная система сервисного освещения встроена в отделения шпагата, над иглами и в крышке узловязателя. В виде опции имеется другое светодиодное сервисное освещение и светодиодные фары рабочего освещения.

• Прокладывание пути в делах прессовальной техники высокой плотности прессования
• Высочайшая плотность прессования и оптимальные погрузочно-разгрузочные операции
• Еще более эффективная логистика соломы

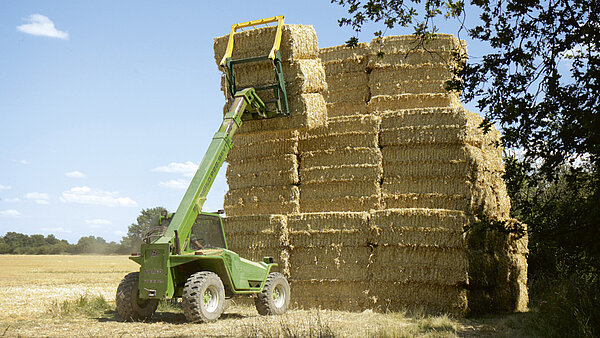

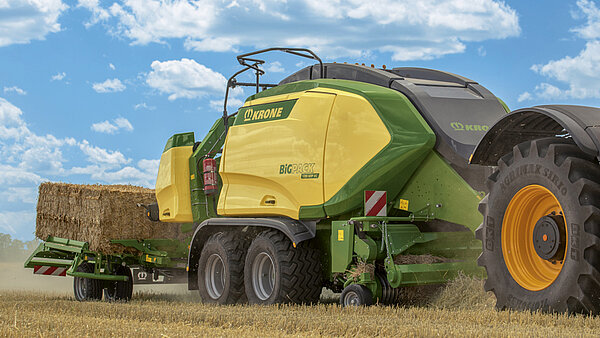

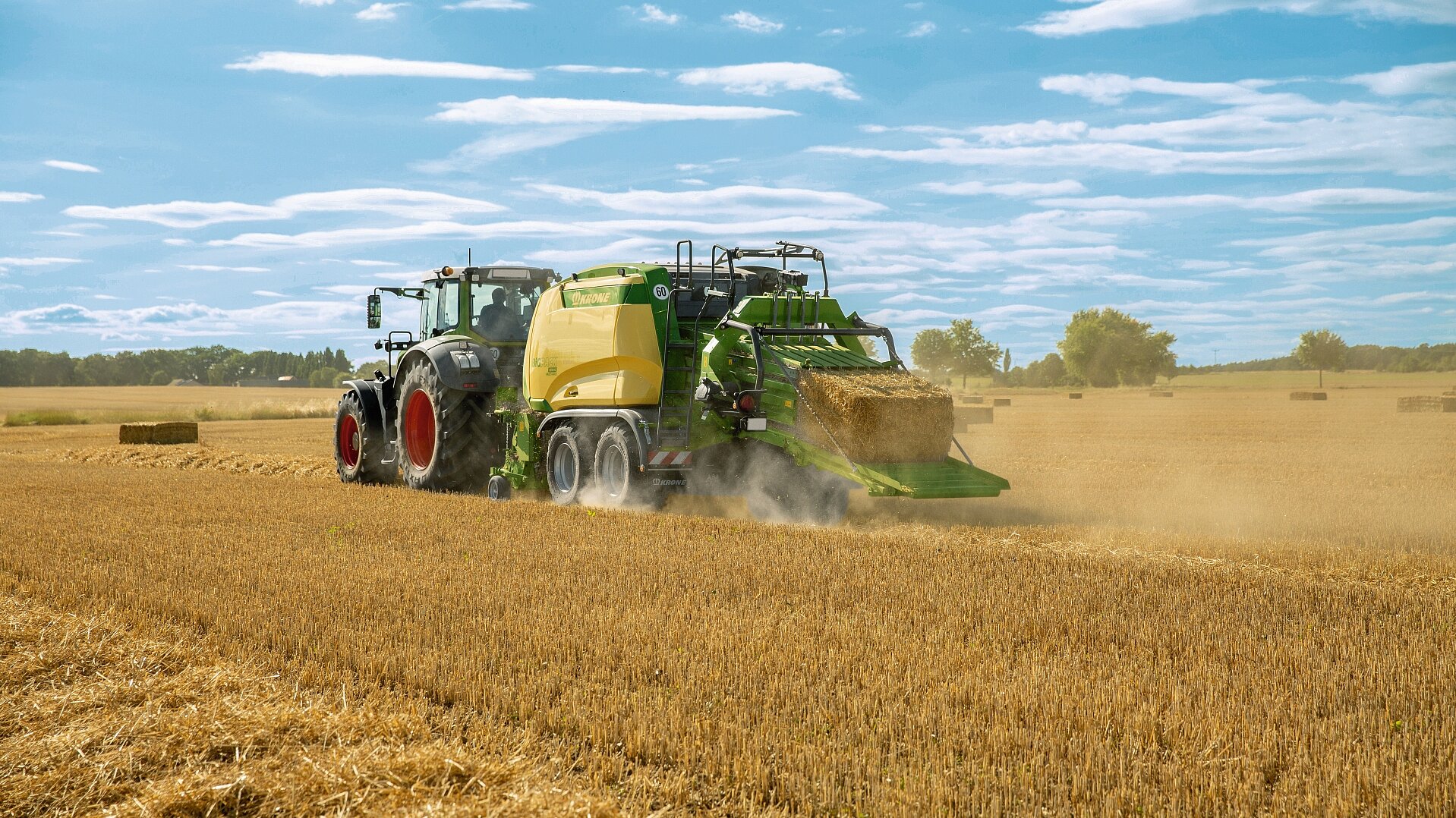

Сегодня каждый десятый проданный крупнопакующий пресс-подборщик в мире - это KRONE BiG Pack 1290 HDP. Они производят сильно уплотненные прямоугольные тюки размером 120 x 90 см.

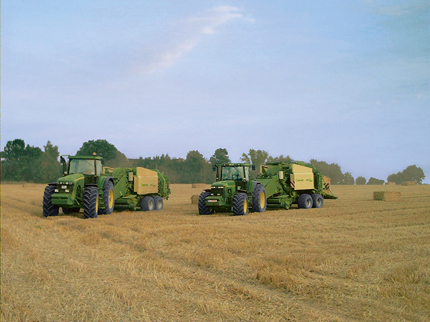

2003: KRONE stellt sich die Frage, wie sich der Strohhandel weiter optimieren lässt. Die Lösung für eine effizientere Strohlogistik sieht KRONE in einer deutlichen Dichtesteigerung der Ballen. Die Idee einer ‚High Density Press‘ (HDP) ist geboren.

Экономичность заготовки стебельчатых культур и прибыль при торговле соломой в большой степени зависят от расходов на саму заготовку, транспортировку и хранение. Именно здесь компания KRONE делает ставку на систему HDP. Так как Вы благодаря плотности тюка большей практически на 25% снижаете последующие затраты. Профессиональный сбыт соломы становится более интересным. BiG Pack HDP является гарантом Вашего успеха. Компетентность окупается.

При урожае соломы 4 т/га и весе тюка 500 кг по сравнению с традиционными крупнопакующими пресс-подборщиками с 400 кг/тюк Вы будете загружать на два тюка меньше с гектара. Несмотря на применение высококачественных шпагатов, компания рекомендует KRONE Excellent HDP Strong² - затраты на шпагат существенно снижаются благодаря более высокой плотности прессования до 25%.

• Экономит время и средства при заготовке больших тюков
• Оптимальное инерционное движение за трактором благодаря телескопическому дышлу
• Различные режимы укладки для последующих рабочих фаз
• Встроенное взвешивающее устройство в серийной комплектации
• Эффективно и без вреда для почвы

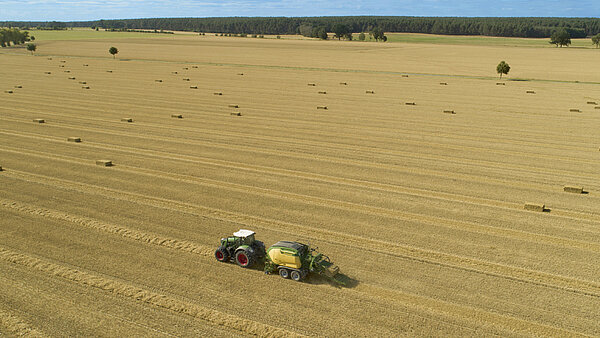

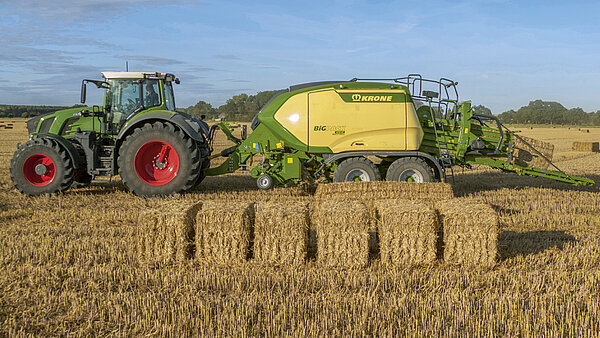

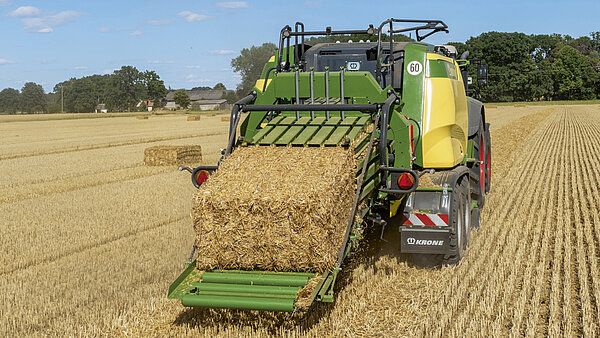

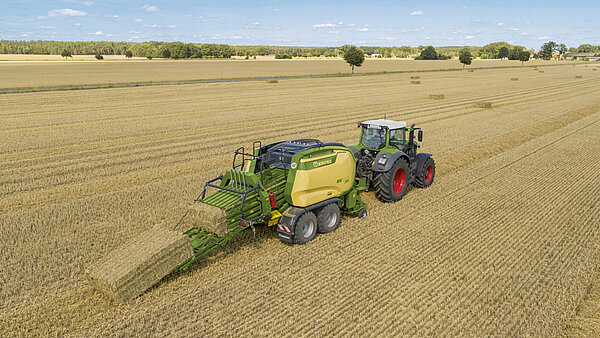

При прессовании KRONE BaleCollect собирает до трех тюков шириной 120 см. Благодаря различным режимам укладки тюки могут оптимально укладываться на поле для последующих процессов. Это значительно сокращает после прессования время загрузки при заготовке соломы, снижает количество переездов и тем самым сводит к минимуму уплотнение почвы.

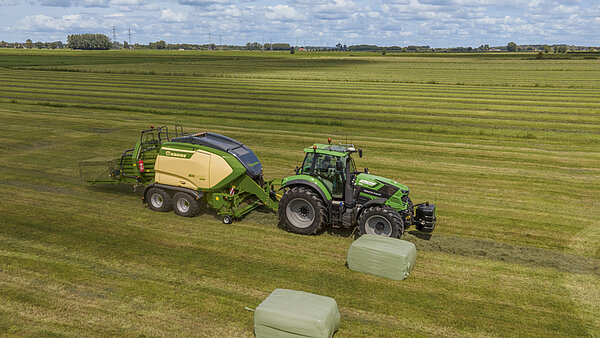

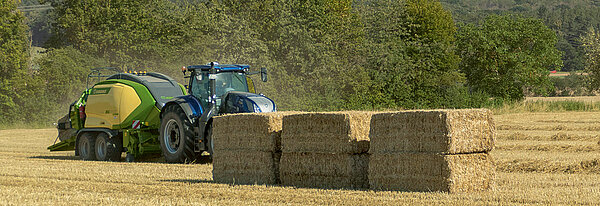

Дальнейшая производственная цепочка требует порой различные варианты укладки. Для BaleCollect можно выбирать три различные режима укладки. Если все тюки должны лежать на разворотной полосе или вблизи, используется режим "3 тюка" или "3+1 тюк". Если, напротив, обматываются сенажные тюки, то в первую очередь выбираются режимы "2 тюка вместе" или "2 тюка раздельно". В зависимости от того, двойная обмотка требуется или обматывающее устройство должно осуществлять прием даже самостоятельно. Разумеется, тюки могут сбрасываться вручную также в любой момент нажатием клавиши. Используя GPS-управление, теперь можно записывать до пяти строк A-B. Это делает укладку рулонов еще более равномерной и удобной.

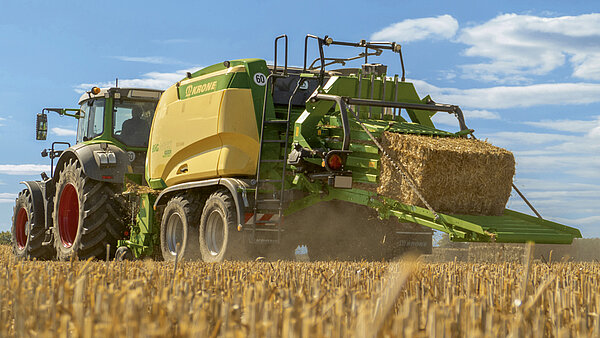

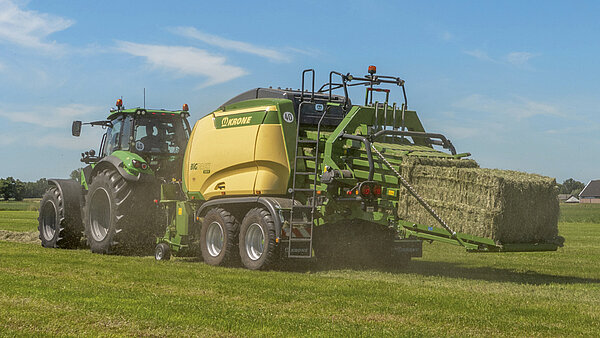

Платформа BaleCollect имеет производительность подбора до трех тюков при ширине канала 120 см. Как только тюки выходят из прессовального канала, они перемещаются направо или налево поперечной штангой, так что освобождается путь для следующего тюка. Если установленный режим укладки достигнут, все тюки автоматически передвигаются выталкивателем с платформы.

• Бак объемом 400 литров установлен за коромыслом над прессовальным каналом
• Насосный агрегат, подходящий ко многим моделям техники, установлен в пыленепроницаемом ящике, на легко доступной на балке
• Добавление различных норм дозирования непосредственно над подборщиком для наилучшего распределения
• Различные режимы работы для чрезвычайно точного дозирования и наилучшего качества корма
• Наипростейшее техническое обслуживание и управление

Сенажирование или консервирование - с входящей в дополнительную комплектацию, полностью интегрированной системой дозирования консерванта Ваш BiG Pack 5-го поколения становится еще более универсальным. Если оптимальное содержание влаги в урожае не достигается, или если Вы просто хотите значительно улучшить процесс силосования в тюке силоса, Вам идеально подойдет эта система.

Полностью интегрированная в терминал управления BiG Pack система дозирования может работать в различных режимах. Будь то фиксированная норма дозирования (л/мин), норма дозирования в зависимости от производительности (требуется дополнительный взвешивающий лоток), норма дозирования в зависимости от влажности в три этапа (требуется дополнительный влагомер) или процентный расход - все значения могут быть легко и удобно установлены в подменю.

Средство силосования/консервирования распыляется в поток растительной массы непосредственно над подборщиком с помощью двух плоскоструйных форсунок на каждый трубопровод. Поскольку можно комбинировать насадки разных размеров, возможны дозировки в очень широком диапазоне. Держатели форсунок можно открывать без инструментов для простого технического обслуживания.

Насосный агрегат, включая фильтр и клапаны, установлен в пылезащищенном исполнении в ящике насоса и размещенный на коромысле. Его можно снять без инструментов всего в несколько приемов, например, для защищенного от замерзания хранения зимой. Также были продуманы такие полезные функции, как подключение сжатого воздуха для опорожнения трубопроводов, а также надлежащий дренаж ящика насоса. Для проведения технического обслуживания насос можно переключить с помощью кнопки.

В баке, специально разработанном для BiG Pack, Вы можете взять с собой до 400 литров средства силосования или консерванта в задней части на прессовальном канале. Электронный датчик уровня наполнения всегда покажет Вам уровень запаса. Загрузка возможна либо через большое загрузочное отверстие с сеткой, либо через стояк сбоку в задней части машины.

• Полностью интегрированная система измерения влажности в прессовальном канале
• Интегрированное взвешивающее устройство лотка для тюков
• Система камер для безопасности движения задним ходом
• Дополнительные ящики для шпагата в задней части машины
• Установка для средства силосования для оптимизации качества корма

С дополнительным оборудованием вы имеете возможность увеличивать и модернизировать оснащение вашего пресс-подборщика, а значит, и создавать для себя более комфортные условия работы. Так вы благодаря измерению влажности и взвешивающему лотку тюков будете всегда получать точнейшую информацию о результатах работы. Светодиодные рабочие фары и камера заднего вида всегда обеспечивают оптримальный обзор.

В приложении KRONE SmartBale все уложенные тюки круглой и квадратной формы отображаются на карте тюков. Независимо от оборудования пресса приложение SmartBale предоставляет дополнительную информацию, в том числе о влажности, весе, габаритах и резке кормовой массы. Влажные тюки имеют цветную маркировку, что облегчает их определение и отдельную укладку.

С помощью KRONE Smart Telematics Вы всегда имеете в поле зрения данные Вашего сельскохозяйственного агрегата. Для распорядителя сразу виден прогресс работы, без необходимости звонка механизатору. Четкие карты тюков и подробная информация о каждом тюке наилучшим образом документируют результат работы, который также может быть преобразован в простые отчеты в формате pdf всего несколькими щелчками мыши.

Телеметрический блок KRONE SmartConnect является технической основой для всего мира управления данными техники KRONE. Предпочитаете ли Вы обмен данными с Agrirouter, функции KRONE Smart Telematics или просто лицензии на программное обеспечение через E-Solutions - KRONE SmartConnect обеспечивает соответствующую основу и, благодаря многосетевой SIM-карте, автоматически использует лучшую сеть в текущем месте. Die KSC относится к серийной комплектации BiG Pack.

Новая цифровая видеокамера с самой современной съемочной техникой позволяет получать превосходные по резкости изображения — даже в сложных условиях освещенности. Благодаря широкоугольному объективу на 120° и прочной конструкции она значительно расширяет поле зрения на машине BiG Pack, улучшает контроль за рабочими процессами и повышает безопасность при маневрировании. Возможна идеальная комбинация с терминалами CCI или монитором 7" — для полного контроля в любой ситуации.

Вы хотите всегда получать информацию о том, выполняются ли требования по весу Ваших клиентов? В этом случае опциональное оснащение скатным лотком для тюков с интегрированным взвешивающим устройством будет правильным выбором для Вас. По терминалу Вы получите не только информацию о весе каждого тюка, но также об общей массе спрессованных тюков.

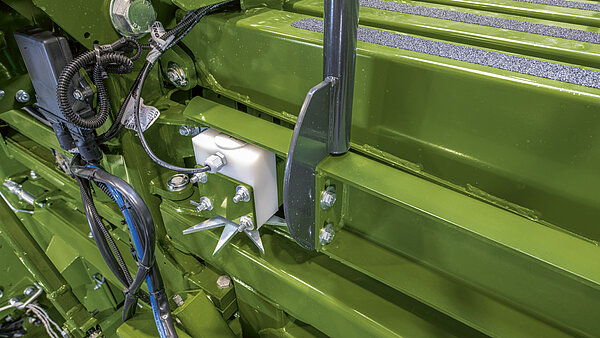

С помощью установленного в прессовальном канале влагомера, который является дополнительным оснащением, Вы постоянно будете проинформированы о состоянии прессуемой массы. Данные считываются на мониторе в кабине трактора. Если предустановленное пороговое значение превышается, то подается автоматическое предупреждение.

Благодаря совершененно новой разработке частичной чистки машины KRONE идет совершенно новым путем. Посредством двух турбин с гидравдическим приводом в зоне узловязателя создается избыточное давление, и материал надежно удаляется. Выходящий воздух направляется за отделениями для шпагата и очищает боковые стороны машины до оси.

Для всех машин BiG Pack с режущим аппаратом XCut или VariCut и фронтальным измельчителем PreChop имеется один дополнительный комплект ножей.

Дополнительно к основному отделению для шпагата компания KRONE в качестве опции предлагает два дополнительных отделения для шпагата на задней части машины. Здесь можно перевозить шесть 15-кг катушек шпагата и тем самым значительно удлинить рабочий день.

Для еще большего удобства при агрегатировании и расцеплении можно выбрать между стандартной опорной стойкой с ручным управлением и опциональной гидравлически выдвижной опорной стойкой. Благодаря гидравлической функции агрегатирование и расцепление стало значительно более удобным. Гидравлическая опорная стойка имеет двустороннее действие и удобно обеспечиваетсяуправляется непосредственно через гидравлическую систему трактора.

KRONE предлагает для всех крупнопакующих пресс-подборщиков гидравлическую стартовую помощь. Маховик ускоряется посредством двух масляных моторов до такого числа оборотов, прежде чем в работу включается вал отбора мощности трактора. Разумеется, это также удобно производится посредством терминала из кабины.

Разные страны – разные системы сопряжения: серийно пресс-подборщики BiG Pack имеют дышло для верхней или нижней навески. В дополнительной комплектации BiG Pack могут оснащаться прицепным устройством с шаровой головкой или сцепной петлей. Для использования в маятниковом прицепном устройстве имеется выбор также заднего прицепного устройства.
